Conception de ferme en aluminium boulonnée à tube rond standard 3795-BS300 pour structure d"éclairage
Référence du fichier de dessin
Index des dessins
3795 et ainsi de suite
Fichier de dessin associé

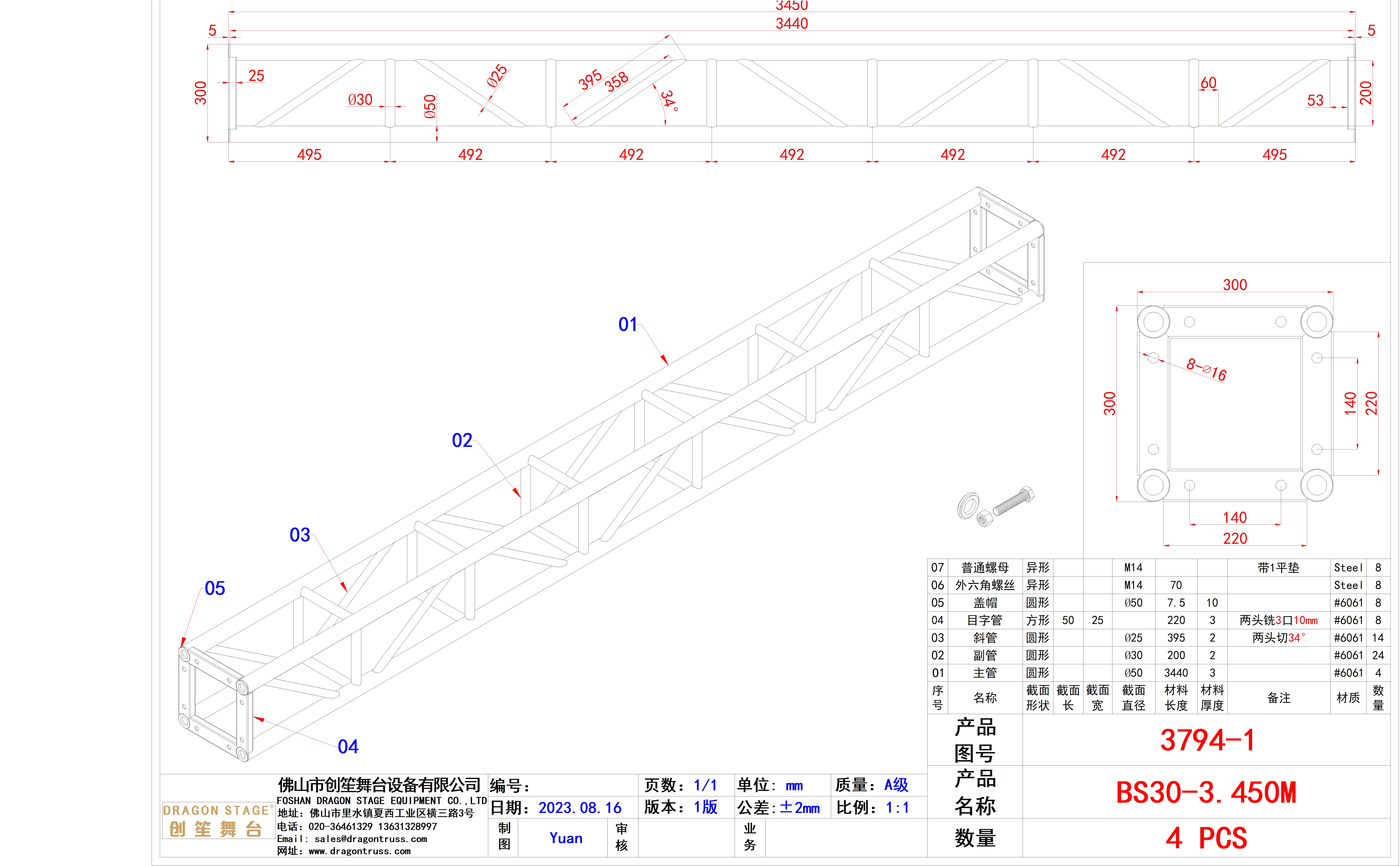

3795-BS30 (3,450 m) Ferme à boulons.jpg
Le dessin ci-dessus représente une conception de ferme en aluminium à boulons en tube rond standard BS300 développée pour les structures d"éclairage, les cadres d"exposition et les installations décoratives.
L"index des dessins est utilisé comme référence pour localiser les dessins CAO associés, les enregistrements de production et les configurations de fermes BS300 personnalisées.
0,44 m / 0,46 m / 0,56 m / 1,2 m / 1,4 m / 1,41 m / 3,45 m
Environnement
Application intérieure/extérieure
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulon
Type de dessin
Dessin CAO 2D
Objectif de conception
Composant d"éclairage modulaire et de cadre structurel
Conception de ferme en aluminium boulonnée à tube rond standard 3795-BS300 pour structure d"éclairage
Introduction
Cette archive de dessins présente le système de fermes en aluminium à boulons en tube rond standard 3795-BS300 développé pour les structures d'éclairage professionnelles, les cadres d'exposition et les installations événementielles personnalisées.
L'index du dessin est enregistré sous la référence 3795et le dessin CAO associé représente la configuration structurelle standard de la série de fermes reliées par boulons BS300.
Le système BS300 adopte un profil carré de 300 mm × 300 mm avec des cordes principales en tube rond en aluminium de 50 mm , offrant une solution compacte et pratique pour les applications nécessitant une construction légère, une installation modulaire et une configuration flexible.
Contrairement aux structures soudées permanentes, la conception boulonnée permet au système de fermes d"être transporté, stocké et assemblé efficacement pour des applications temporaires et semi-permanentes.
Aperçu de la conception
Le 3795-BS300 adopte une structure modulaire en treillis en aluminium à tube rond droit connecté par boulons.
Les principales caractéristiques structurelles comprennent :
Profil carré compact de 300 mm × 300 mm ;
Accords principaux en tube rond en aluminium de 50 mm de diamètre ;
Construction en alliage d"aluminium ;
Système de plaque d"extrémité boulonné ;
Configuration de longueur modulaire.
Par rapport aux structures soudées fixes, les composants de fermes boulonnés offrent des avantages dans les domaines suivants :
Efficacité des transports ;
Commodité de stockage ;
Installation flexible ;
Configuration structurelle personnalisée.
La série BS300 convient aux applications où l"apparence visuelle, la flexibilité d"installation et l"adaptabilité structurelle sont des considérations importantes.
Les applications typiques incluent :
Structures d"éclairage de scène ;
Charpentes de salles d"exposition ;
Structures décoratives intérieures ;
Systèmes d"éclairage pour bars et divertissements ;
Structures d"affichage personnalisées.
La méthode de connexion est un facteur important lors de la sélection des composants de structure temporaire. Différents systèmes de connexion, tels que la connexion par emboîtement, la connexion par boulons et la connexion par plaque, sont sélectionnés en fonction des exigences de l"application.
Pour plus d"informations sur les méthodes de connexion des fermes, consultez :
Pour les structures modulaires en treillis, le composant BS300 ne constitue qu’une partie du système complet.
La configuration structurelle finale dépend :
Portée globale ;
Chargement de l"équipement ;
Environnement d"installation ;
Structure de support ;
Méthode de connexion.
Le système connecté par boulons offre une flexibilité pour des assemblages répétés et des configurations personnalisées. Cependant, l"application réelle doit tenir compte de l"utilisation prévue, des exigences de charge et des conditions d"installation.
L"alliage d"aluminium est largement utilisé dans les structures d"exposition et d"événements en raison de :
Caractéristiques légères ;
Résistance à la corrosion ;
Apparence propre ;
Facilité de transport.
Pour plus d’informations sur les matériaux en aluminium utilisés dans les systèmes de fermes, consultez :
Pour les futures demandes d"achat, cette archive de dessins peut être connectée à :
Série de fermes en aluminium à tubes ronds BS300 connectés par boulons
Configurations de produits possibles :
Ferme BS300 × 0,44 m
Ferme BS300 × 0,46 m
Ferme BS300 × 0,56 m

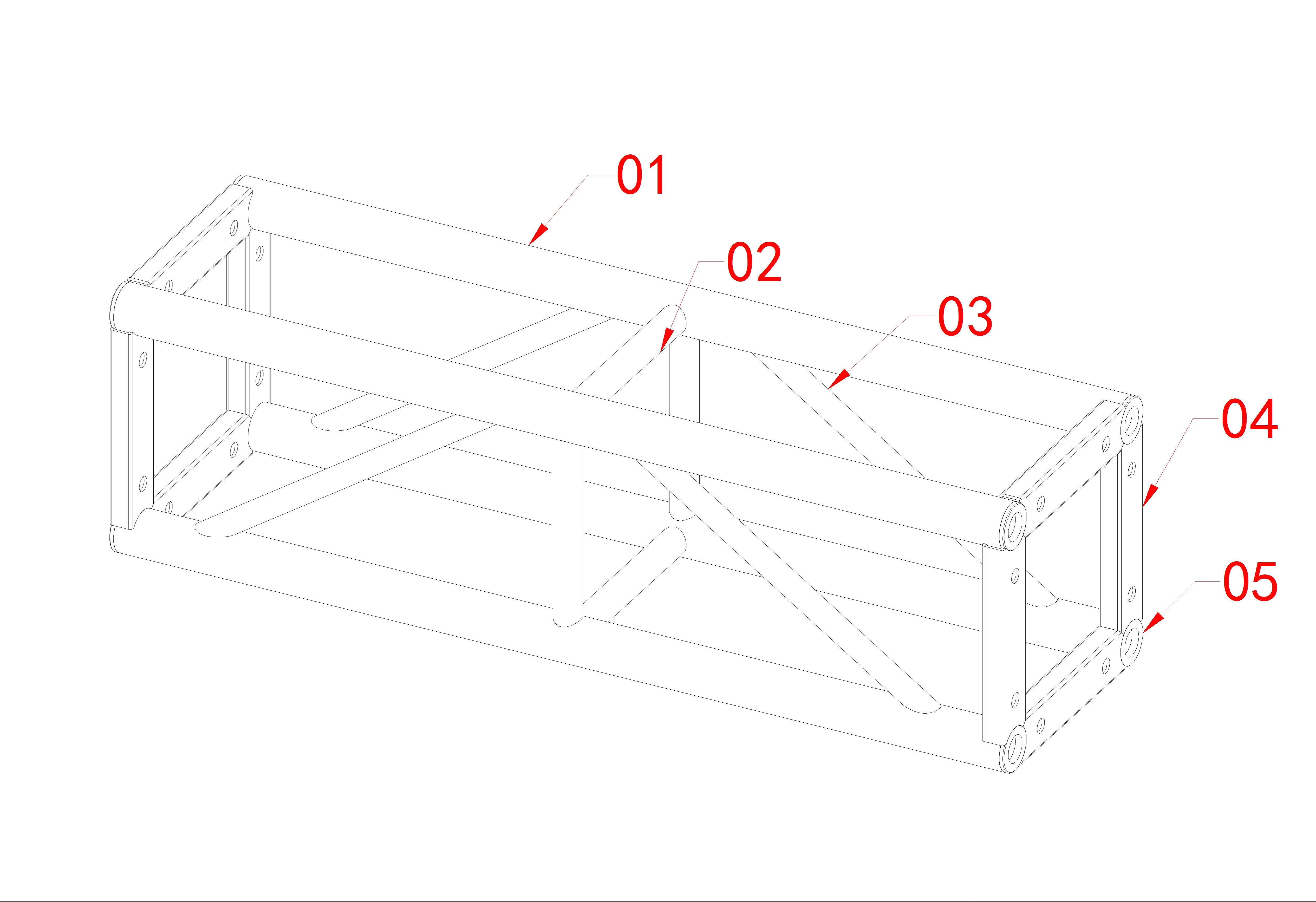

Ferme BS300 × 1,2 m
Ferme BS300 × 1,4 m

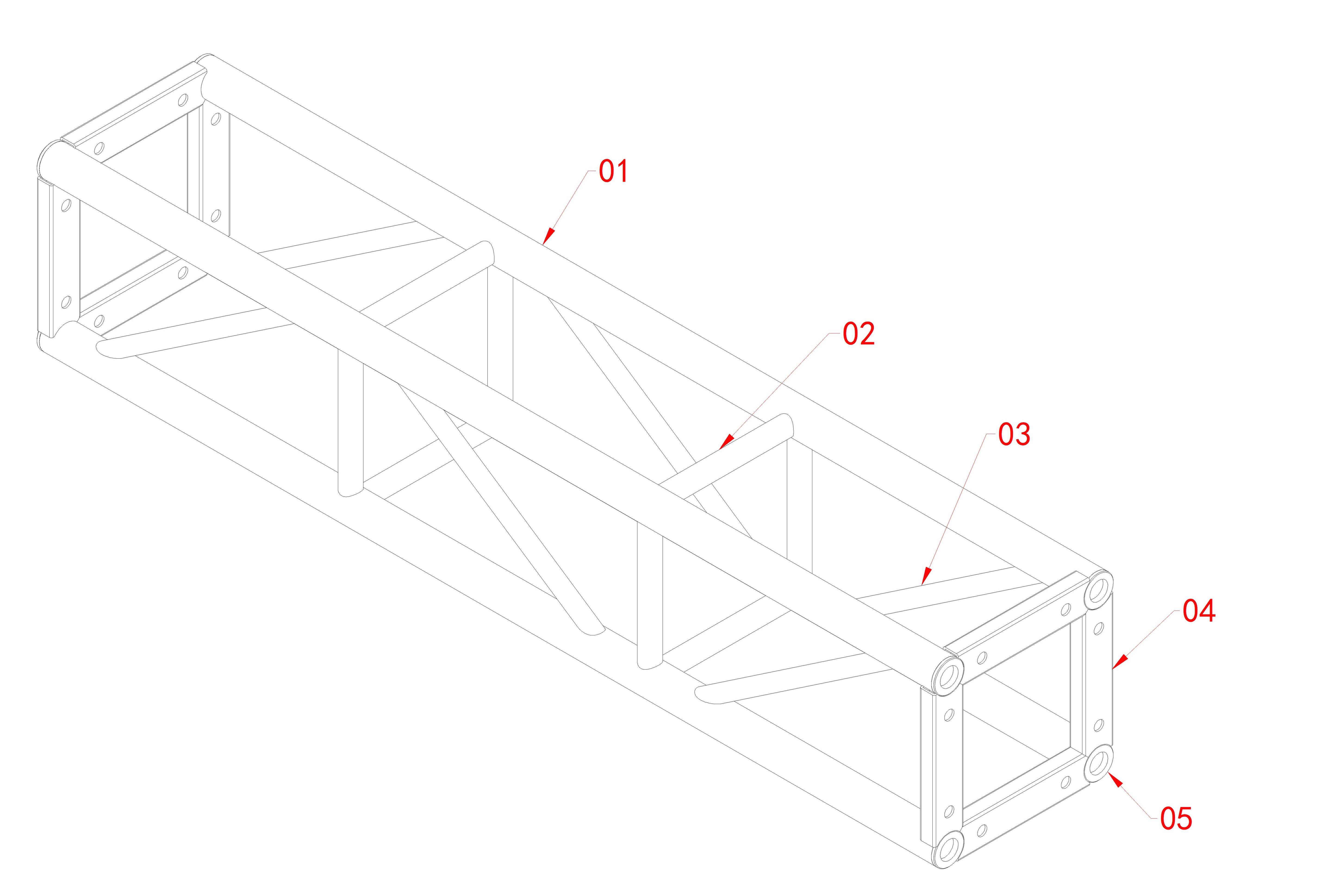

Ferme BS300 × 1,41 m
Ferme BS300 × 3,45 m
Applications associées :
Ferme d"éclairage d"exposition ;
Structure décorative ;
Cadre d"événement en salle ;
Système d"éclairage de divertissement.
Les archives de dessins démontrent la capacité de conception et de fabrication personnalisées de Dragon Stage, tandis que les pages produits fournissent des informations et des spécifications d"achat.
FAQ
1. À quoi sert principalement la ferme 3795-BS300 ?
La ferme 3795-BS300 est principalement conçue pour les structures d"éclairage, les cadres d"exposition, les installations décoratives et les applications de lieux de divertissement.
2. Quelle est la différence entre le BS300 et les systèmes de fermes plus grands ?
Le BS300 utilise un profil compact de 300 mm × 300 mm, ce qui le rend adapté à l"éclairage léger et aux structures décoratives où le transport et l"apparence sont importants.
3. Dragon Stage peut-il personnaliser les longueurs des fermes BS300 ?
Oui. Le système BS300 peut être personnalisé en fonction des longueurs requises, des configurations structurelles et des applications du projet.
4. Pourquoi choisir des fermes boulonnées au lieu de fermes soudées ?
La ferme boulonnée offre des avantages en matière de transport, de stockage et d"installation flexible, ce qui la rend adaptée aux structures temporaires et modulaires.
5. La ferme BS300 peut-elle être utilisée à l’extérieur ?
Oui. La ferme en aluminium peut être utilisée pour des applications extérieures. Cependant, les structures extérieures nécessitent de prendre en compte les conditions environnementales, la charge des équipements et les exigences d"installation.
Avis de conception
Les dessins présentés dans ces archives sont fournis à titre de référence pour démontrer la capacité de conception et de fabrication personnalisées de Dragon Stage.
La conception structurelle finale doit être confirmée en fonction des exigences réelles du projet, des conditions de charge, de l"environnement d"installation et des exigences de sécurité applicables.
