Cadre de tube carré en aluminium personnalisé pour structure de support d"écran LED (cadre de support arrière LED en tube carré)
Référence du fichier de dessin
Index des dessins
Index des dessins
Configuration
Dimension

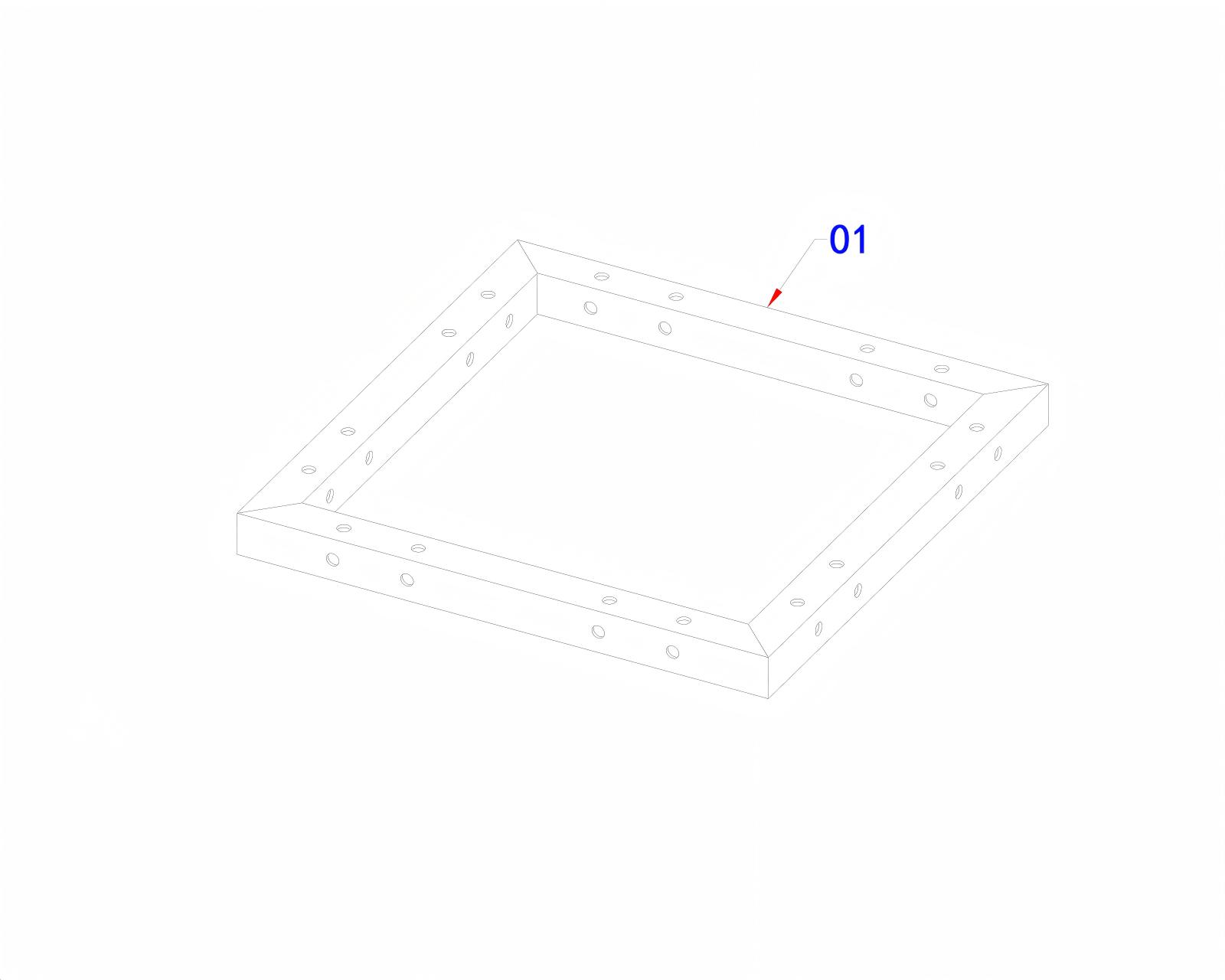

4077
Cadre LED à tube carré
500×500×40mm

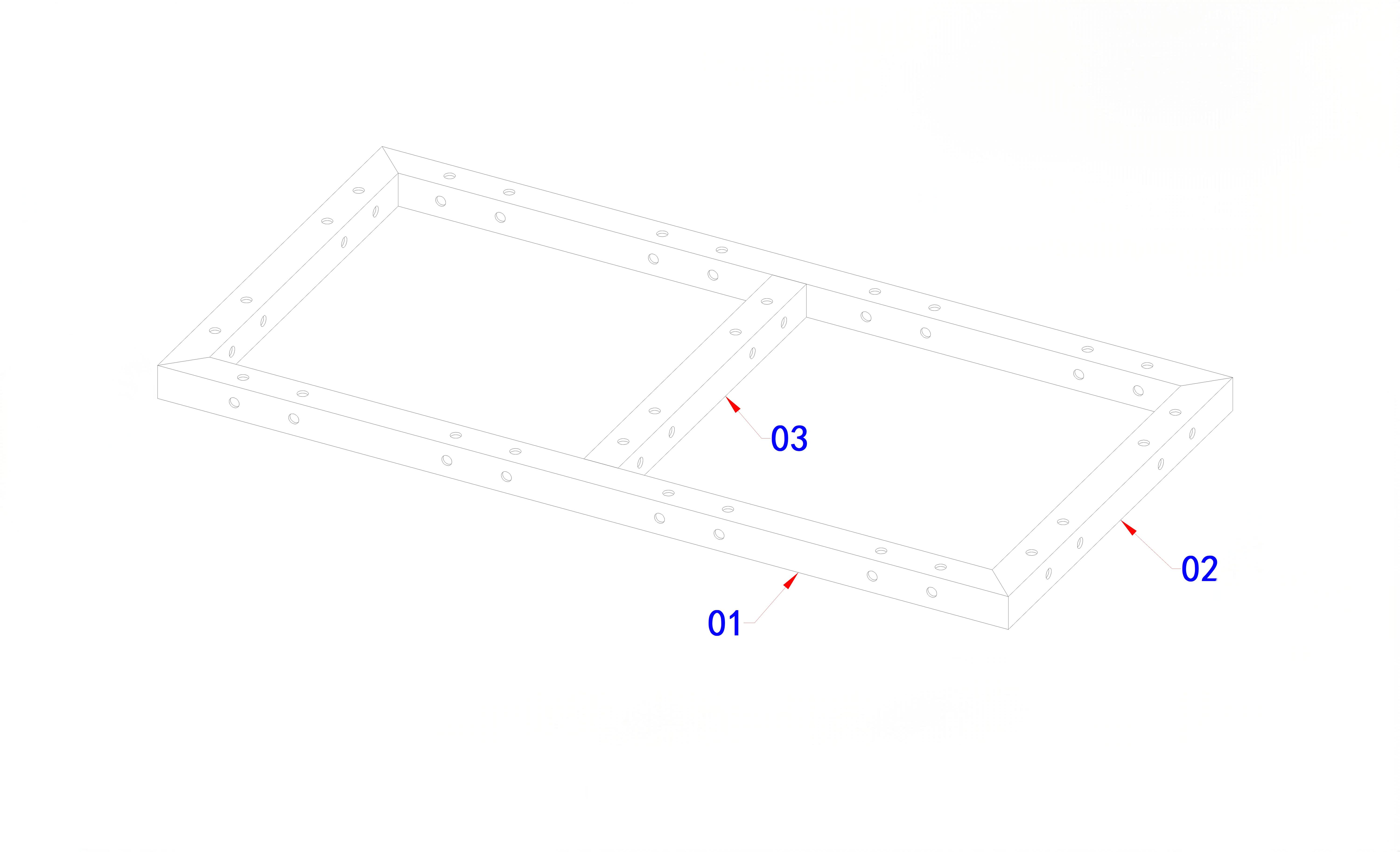

4077
Cadre LED à tube carré
1000×500×40mm

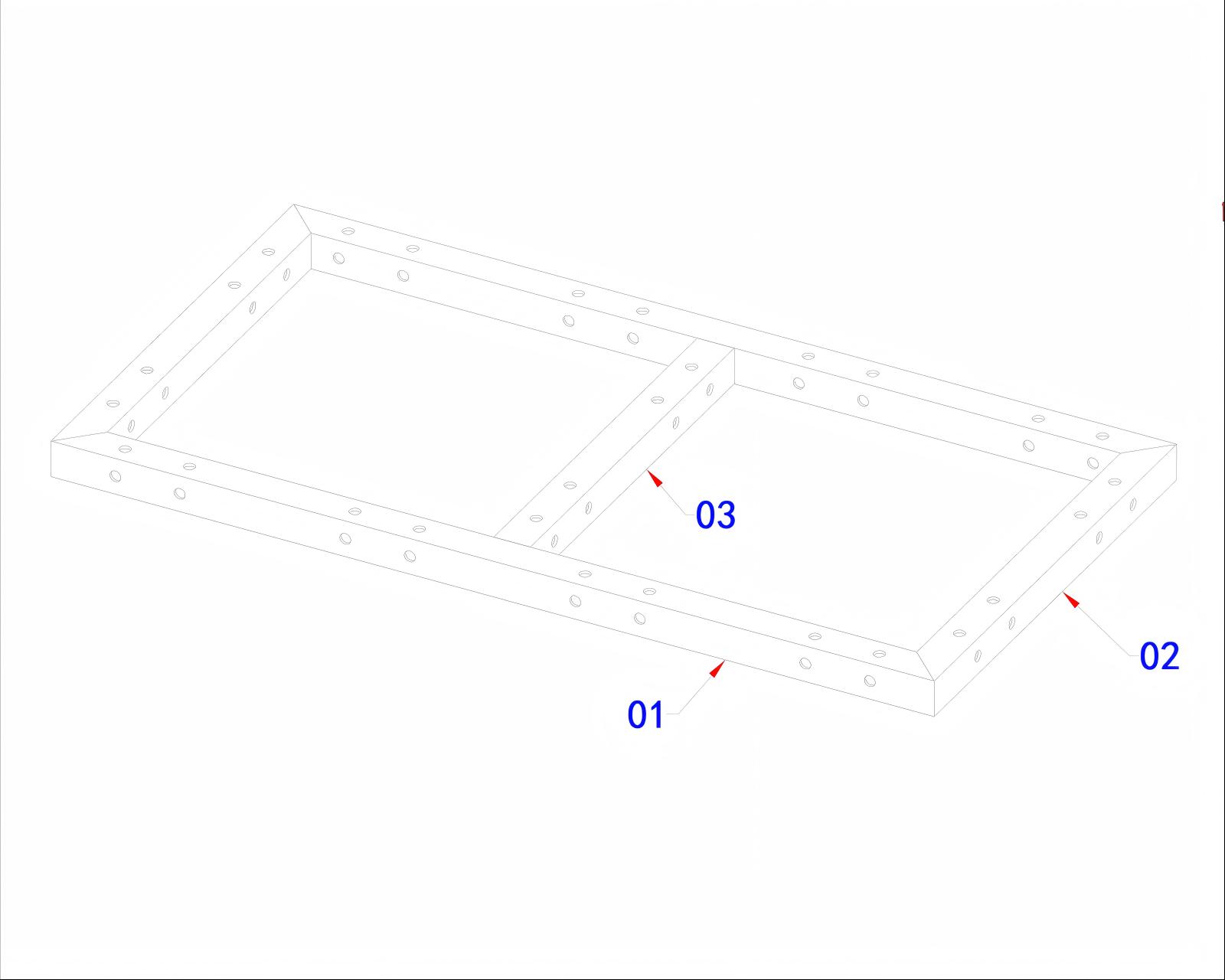

4077
Cadre LED à tube carré
1000×960×40mm

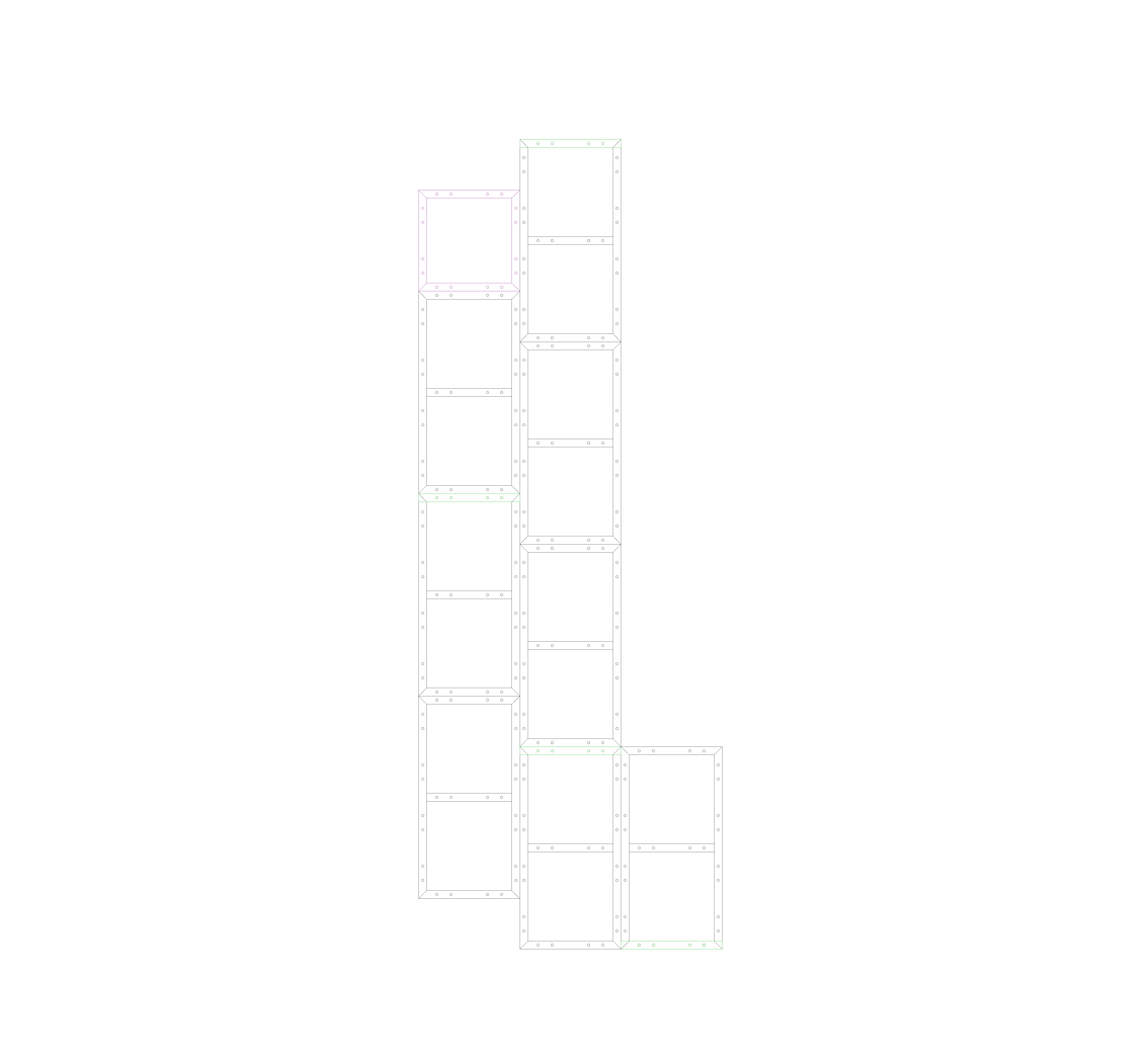

3315
Cadre unique LED de forme personnalisée
Forme personnalisée
Informations sur le dessin
Article
Détails
Série de dessins
Cadre de support LED en tube carré en aluminium
Type de structure
Structure du cadre
Application
Structure de support arrière d"installation d"écran LED d"intérieur, cadre de support d"affichage LED personnalisé
Tube principal
Tube carré en aluminium de 50 × 50 mm
Épaisseur de paroi de tube
3mm
Type de cadre
Structure de cadre en tube carré
Options de cotes
500 × 500 × 40 mm / 1 000 × 500 × 40 mm / 1 000 × 960 × 40 mm / Dimensions personnalisées
Environnement
Installation d’écran LED intérieur et structures de support
Matériel
Alliage d"aluminium
Système de connexion
Connexion à vis
Type de dessin
Dessin CAO 2D
Objectif de conception
Cadre de support structurel pour l"installation d"écrans LED et la construction de structures de forme irrégulière
Produits connexes
Structures porteuses et de support pour l"installation d"écrans LED
Présentation du cadre de support LED en tube carré en aluminium
Le cadre de support LED en tube carré en aluminium est un composant structurel personnalisé conçu pour l"installation d"écrans LED en intérieur, les systèmes d"empilage d"écrans et la construction de structures LED de forme spéciale.
Utilisant des tubes carrés en aluminium de 50 × 50 mm avec une épaisseur de paroi de 3 mm, ce cadre offre une solution légère, rigide et modulaire pour les applications de support d"écran LED où un positionnement précis et une installation stable sont requis.
La structure du cadre en tube carré permet de combiner différentes tailles de cadre en fonction des dimensions de l"écran LED et de la configuration du projet. Le système de connexion à vis permet un montage, un démontage et un réglage pratiques lors de l"installation.
Par rapport aux structures de support en acier traditionnelles, la construction en alliage d"aluminium offre des avantages, notamment une manipulation légère, une résistance à la corrosion et une efficacité d"installation améliorée, ce qui la rend adaptée aux structures d"événements intérieures, aux expositions, aux affichages commerciaux et aux installations LED professionnelles.
Principales caractéristiques
1. Structure de cadre en tube carré stable
La conception du cadre en tube carré offre :
Rigidité structurelle élevée ;
Support d"écran LED stable ;
Contrôle dimensionnel précis ;
Bonne résistance à la déformation ;
Combinaison flexible pour différentes configurations de LED.
2. Construction légère en aluminium
La structure en alliage d"aluminium offre :
Rapport résistance/poids élevé ;
Transport et installation faciles ;
Résistance à la corrosion ;
Charge de travail d"installation réduite ;
Longue durée de vie pour les applications événementielles répétées.
3. Dimensions personnalisées flexibles
Le système de cadre prend en charge :
Différentes tailles d’écran LED ;
Structures LED de forme personnalisée ;
Combinaison modulaire de plusieurs cadres ;
Adaptation aux exigences particulières d"installation ;
Personnalisation structurelle basée sur le projet.
Composants structurels
Composant
Description
Tube du cadre principal
Tube carré en aluminium de 50 × 50 mm formant la structure de support principale
Bordure du cadre
Structure en tube d"aluminium rectangulaire conservant les dimensions hors tout
Membres de soutien interne
Tubes de renfort améliorant la rigidité du cadre
Trous de connexion
Trous préconçus pour l"assemblage par vis et la connexion structurelle
Interface de réparation
Points de connexion pour modules LED ou composants de support
Spécifications disponibles
Modèle
Taille du profil
Spécification des tubes
Type de connexion
Dimension
Matériel
Cadre LED-500
500×500×40mm
Tube carré de 50 × 50 mm × épaisseur de paroi de 3 mm
Connexion à vis
500×500×40mm
Alliage d"aluminium
Cadre LED-1000×500
1000×500×40mm
Tube carré de 50 × 50 mm × épaisseur de paroi de 3 mm
Connexion à vis
1000×500×40mm
Alliage d"aluminium
Cadre LED-1000×960
1000×960×40mm
Tube carré de 50 × 50 mm × épaisseur de paroi de 3 mm
Connexion à vis
1000×960×40mm
Alliage d"aluminium
Cadre LED personnalisé
Personnalisé
Tube carré de 50 × 50 mm × épaisseur de paroi de 3 mm
Connexion à vis
Dimensions personnalisées
Alliage d"aluminium
Application
Structures de support d"écran LED d"intérieur
Le cadre en tube carré d"aluminium peut être utilisé pour :
Le cadre de support LED en aluminium adopte un système de connexion à vis.
Cette méthode de connexion fournit :
Installation efficace
Les cadres peuvent être assemblés et fixés rapidement en fonction des dimensions de l"écran LED et des exigences d"installation.
Configuration flexible
Différentes tailles de cadre et formes personnalisées peuvent être combinées pour différentes configurations de LED.
Transport facile
Les composants du cadre séparés simplifient l"emballage, l"expédition et le stockage.
Considérations techniques
Pour les structures de support d’écran LED, la conception finale du système doit prendre en compte :
Poids de l"écran LED ;
Taille de l"écran et répartition des charges ;
Positions des points d"appui ;
Hauteur d"installation ;
Centre de gravité;
Force de connexion ;
Conditions du sol ou de la structure porteuse.
Pour les grandes installations LED ou les structures de forme complexe, la vérification structurelle doit être effectuée conformément aux exigences du projet.
1. À quoi sert le cadre de support LED en tube carré en aluminium ?
Le cadre de support LED en tube carré en aluminium est principalement utilisé pour l"installation d"écrans LED en intérieur, les structures de support d"affichage et les cadres événementiels personnalisés.
2. Quelles sont les spécifications du tube principal ?
Le cadre utilise des tubes carrés en aluminium de 50 × 50 mm avec une épaisseur de paroi de 3 mm.
3. Quel système de connexion le cadre de support LED utilise-t-il ?
La structure utilise des raccords à vis, permettant un assemblage et un réglage pratiques.
4. Quelles dimensions sont disponibles pour ce cadre LED ?
Les dimensions standard du dessin incluent :
500 × 500 × 40 mm ;
1000 × 500 × 40 mm ;
1000×960×40mm.
Des dimensions personnalisées peuvent également être fabriquées selon les exigences du projet.
5. Ce cadre peut-il être utilisé pour des structures LED irrégulières ?
Oui. Le cadre en tube carré en aluminium peut être personnalisé pour des écrans LED de forme spéciale et des structures événementielles créatives.
Avis de conception
Les dessins représentent les configurations standard de cadre de support LED en tube carré en aluminium.
Les performances structurelles réelles dépendent de la conception complète du système LED, du poids de l"écran, de la méthode de connexion, de l"environnement d"installation et des exigences du projet.
Pour les installations LED à grande échelle ou les structures complexes, une évaluation structurelle professionnelle est recommandée en fonction des conditions d"application réelles.
