Une scène de concert dans un grand stade peut apparaître comme un ensemble d’éléments visuels :
Écrans LED géants.
Enceintes line array puissantes.
Systèmes d"éclairage complexes.
Grandes structures de toiture.
Plateformes d"audience.
Tours FOH.
Tours d"enceintes relais.
Cependant, d’un point de vue technique, la question la plus importante n’est pas seulement la manière dont ces composants sont installés , mais aussi :
Comment les charges créées par ces systèmes lourds sont-elles transférées en toute sécurité à travers des structures temporaires et finalement dans le sol ?
Lors de la construction du festival de musique du Guangzhou Pearl Beer Festival 2026, de nombreux systèmes lourds différents ont été intégrés dans une seule infrastructure événementielle temporaire.
Le projet comprenait :

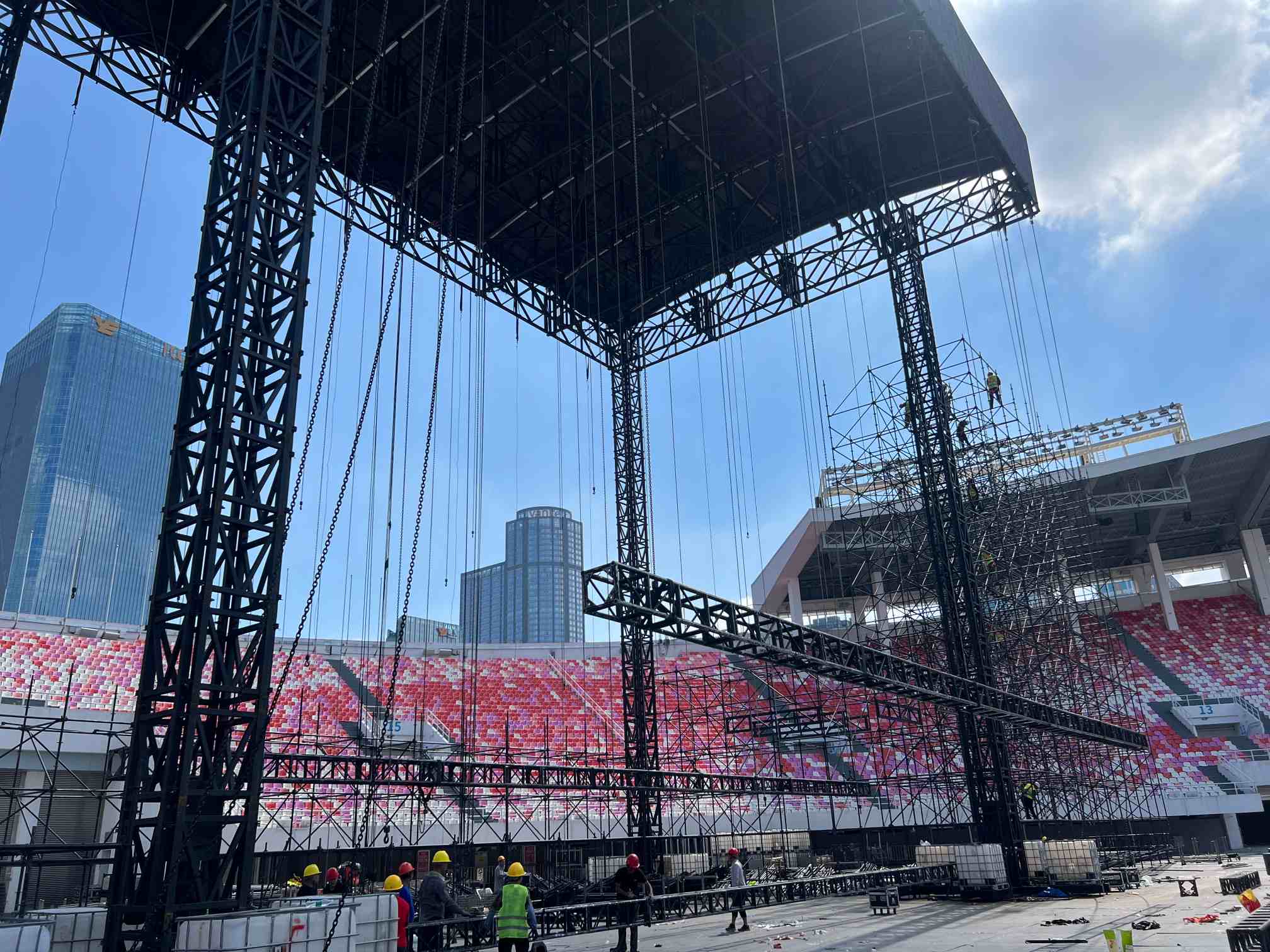

Un toit de scène principal hydraulique.
Grandes structures Ringlock.
Plusieurs murs LED.
Systèmes line-array suspendus.
Grandes fermes d"éclairage.
Structures de contrôle FOH.
Tours d"enceintes relais.
Systèmes de scène temporaires.
Chaque composant a créé différents types de charges.
Certains créaient principalement des charges verticales.
Certains ont créé des charges dynamiques.
Certains créaient des forces de renversement causées par le vent ou des équipements suspendus.
Une structure de concert sûre dépend de la compréhension du chemin de charge complet.
Le principe d’ingénierie peut être résumé comme suit :
Équipement ↓ Structure de support ↓ Structure principale ↓ Système de base ↓ Protection du sol ↓ L"équipement lui-même n"est que le début du système de chargement.
Un concert dans un stade contient de nombreux composants importants, mais leurs exigences structurelles sont différentes.
La même méthode d’accompagnement ne peut pas être utilisée partout.
Équipement | Emplacement | Échelle approximative | Méthode de support principale |
|---|---|---|---|
Écran LED principal | Arrière de la scène principale | 20 m × 16 m | Plateforme de scène |
Écrans LED latéraux | Les deux côtés de la scène | Chaque 20 m × 16 m | Structure de verrouillage à anneau |
Écrans LED FOH | Espace public | 14 m × 10 m | Structure Ringlock FOH |
Réseau de lignes principales | Devant la scène | 16 armoires par côté | Poutre en porte-à-faux du tablier |
Tour de haut-parleur relais | Centre du stade | 12 armoires par côté | Structure de tour indépendante |
Éclairage à faisceau mobile | Fermes de scène courbées | 36 unités | Ferme courbée en aluminium |
Éclairage stroboscopique | Fermes de scène courbées | 36 unités | Ferme courbée en aluminium |
Éclairage de toit | Ferme de toit principale | 4 groupes | Système d"accrochage du toit |
Moteurs de levage | Système de toiture | 42 moteurs | Structure du toit |
Ce tableau montre un principe d"ingénierie important :
Plus l’équipement est lourd, plus le chemin de support devient important.
Un mur LED de 10 tonnes et un système d’enceintes de 10 tonnes ne nécessitent pas forcément la même solution structurelle.
L"emplacement, la hauteur, l"exposition au vent et le comportement dynamique déterminent la conception correcte.
Dans les bâtiments permanents, les charges sont généralement transférées via des colonnes, des poutres et des fondations.
Les structures d"événements temporaires suivent la même logique d"ingénierie, mais les systèmes sont modulaires et amovibles.
Chaque charge doit avoir un chemin contrôlé.
Par exemple:
Armoire LED de surface du stade existante ↓ Poutre de support ↓ Ringlock / Structure de scène ↓ Plaque de base + Jack réglable ↓ Protection du sol ↓ Système de haut-parleurs de surface du stade ↓ Matériel de gréage ↓ Ferme / Poutre ↓ Cadre structurel principal ↓ Système de base ↓ Réservoir d'eau souterraine ↓ Plate-forme de support ↓ Système de registre Ringlock ↓ Standard vertical ↓ Jack de base ↓ Le but de l’ingénierie n’est pas seulement de supporter du poids.
Il s'agit de contrôler où se déplace le poids.
Les grands écrans LED font partie des charges lourdes les plus visibles dans une salle de concert.
Cependant, différents emplacements de LED nécessitent des solutions structurelles différentes.
Au cours de ce projet, trois méthodes différentes de support LED ont été observées.
L’écran LED d’arrière-plan principal était d’environ :
Largeur : 20m
Hauteur : 16m
Contrairement aux systèmes LED suspendus, cet écran a été installé directement sur la plateforme de la scène principale.
Son chemin de chargement était :
Armoire LED de protection du sol ↓ Système de support de scène ↓ Plate-forme de scène ↓ Structure de scène Ringlock ↓ Système de base Cette méthode présente plusieurs avantages :
Chemin de transfert de charge plus court.
Entretien plus facile.
Chargement réduit sur le toit.
Meilleure stabilité pour une grande lunette arrière.
La LED principale n’a pas besoin d’être soutenue par le toit car la scène elle-même fournit une plate-forme structurelle directe.
Les deux structures LED latérales étaient très différentes.
Chaque côté mesurait environ :
Largeur : 20m
Hauteur : 16m
Ils ont été installés sur de grandes structures Ringlock.
Les dimensions du Ringlock latéral observées étaient d’environ :
Hauteur : 21m
Largeur : 24m
Profondeur : 6m
Ces systèmes Ringlock n’étaient pas de simples supports d’écran.
Ils ont également soutenu :
Réseaux de lignes.
Matériel d"éclairage.
Accès pour l"entretien.
Zones de travail techniques.
Le chemin de chargement est devenu :
↓ Écran LED de terre ↓ Poutre de support en tube carré en acier ↓ Ledger Ringlock ↓ Standard Ringlock ↓ Plaque de base ↓ Jack réglable ↓ Les tubes carrés en acier situés au bas de la structure LED ont été utilisés pour :
Mettez à niveau les armoires LED.
Répartissez la charge de l"armoire.
Réduisez les erreurs d’alignement.
La logique d"installation des écrans LED sur les structures Ringlock est discutée plus en détail dans :
Comment installer et réparer des écrans LED sur Ringlock Truss
et
Comment installer un écran LED sur le système Ringlock Truss
La structure FOH comportait également de grands écrans LED.
La structure FOH Ringlock était d"environ :
Hauteur : 20m
Largeur : 14m
Profondeur : 8m
Étant donné que la façade est située à l’intérieur de la zone d’audience, ses exigences structurelles sont différentes de celles de la scène principale.
Il doit prendre en charge :
Écrans LED.
Plateformes de caméras.
Équipement de contrôle.
Opérateurs.
Plateformes techniques.
Le système FOH est donc une structure temporaire multifonctionnelle.
Plus de détails sur les structures FOH peuvent être trouvés dans :
Qu"est-ce que le FOH dans Ringlock Truss
Les systèmes audio créent des exigences structurelles uniques.
Contrairement aux écrans LED, les line arrays sont suspendus.
Leurs charges comprennent :
Poids vertical.
Mouvement dynamique.
Forces de gréement.
Influence du vent.
La scène principale utilisait des line arrays suspendus à la structure du tablier avant.
Configuration observée :
Deux positions de suspension principales.
16 armoires par côté.
Le chemin de chargement était :
Réseau de lignes de protection du sol ↓ Matériel de gréement ↓ Poutre en porte-à-faux du tablier ↓ Structure principale du toit ↓ Colonnes primaires ↓ Système de base Le point de suspension ne peut pas être simplement sélectionné car il est visuellement pratique.
Il doit se connecter à un élément structurel capable de transférer la charge.

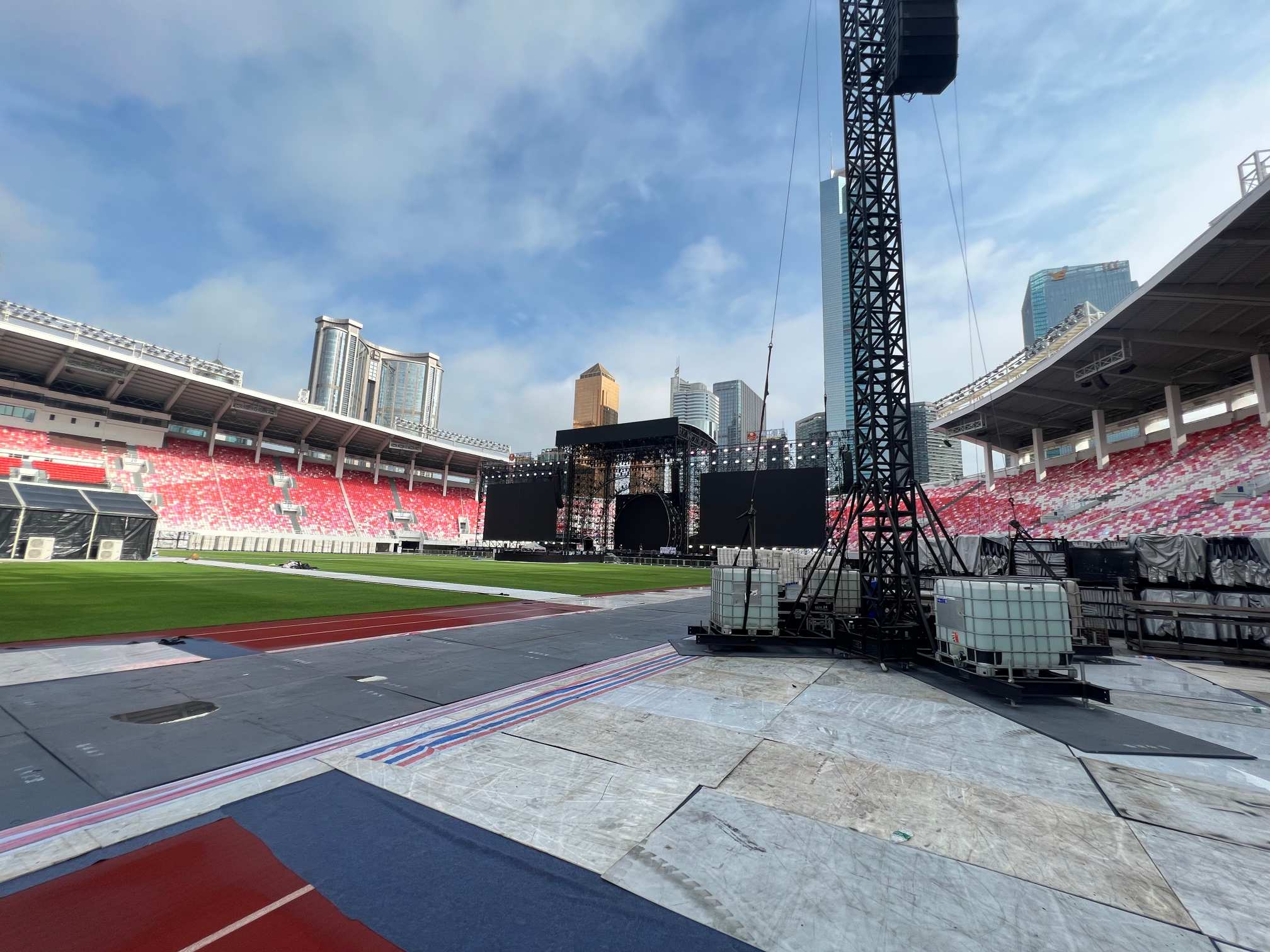

Les tours d’enceintes relais créent un autre type de défi technique.
Ce sont des structures hautes et élancées exposées à :
Poids du haut-parleur.
Charges de vent.
Des moments bouleversants.
Les tours relais observées étaient d"environ :
Hauteur : 20m.
12 enceintes line-array par côté.
Situé près de la zone médiane du stade.
Leur chemin de chargement était :
↓ Réseau de lignes de sol ↓ Structure supérieure de la tour ↓ Sections verticales de la tour ↓ Contreventement diagonal ↓ Base de la tour ↓ Système de ballast + haubanage ↓ La stabilité de la tour ne reposait pas uniquement sur la structure verticale.
Cela dépendait du système complet :
Géométrie de la tour.
Renforts diagonaux.
Lest d"eau.
Des haubans.
Extensions de bases.
Plus d"informations :
Pourquoi des tours de haut-parleurs relais sont-elles nécessaires ?
L"équipement d"éclairage est souvent sous-estimé car les luminaires individuels peuvent ne pas paraître extrêmement lourds.
Cependant, les grands concerts utilisent de nombreux luminaires concentrés dans des zones spécifiques.
Cela crée des charges locales importantes.

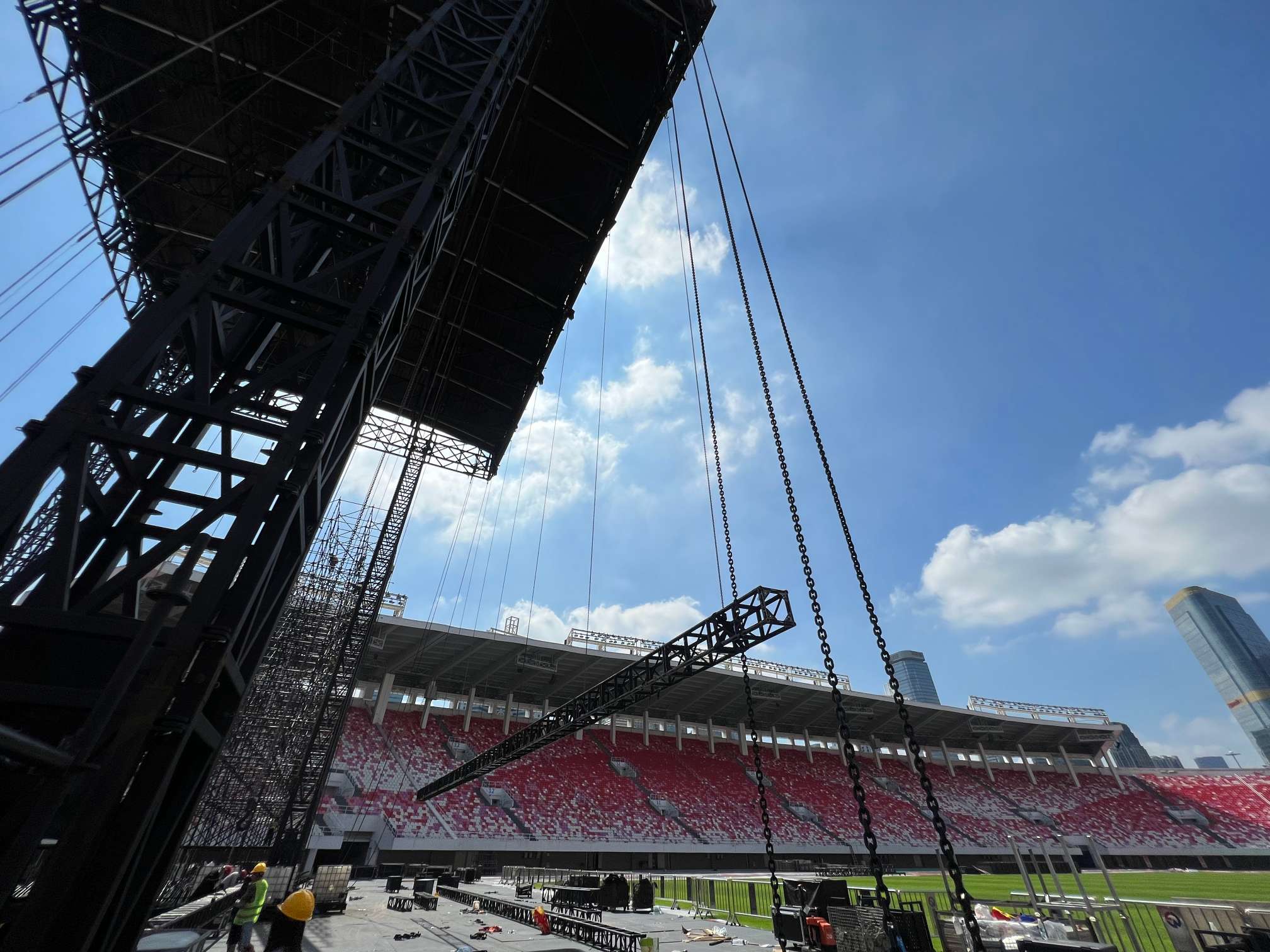

Sous le toit principal, trois fermes semi-courbées ont été installées.
Ils ont soutenu :
36 luminaires à poutres mobiles.
36 luminaires stroboscopiques.
Le chemin de chargement était :
Luminaire au sol ↓ Ferme en aluminium courbée ↓ Point de suspension ↓ Structure du toit/scène ↓ La ferme ne supporte pas seulement le poids des luminaires.
Il transfère également :
Forces de mouvement dynamiques.
Charges d"installation.
Charges de câbles.
Le système de toiture comportait également du matériel d"éclairage.
Configuration observée :
Quatre groupes d"éclairage.
Chaque groupe :
14 lampes de coupe.
14 faisceaux lumineux.
En plus:
42 moteurs.
Sept groupes.
Six moteurs par groupe.
Le toit n’a donc pas été conçu uniquement comme protection contre les intempéries.
C"était aussi une structure d"appui à la production.
C’est pourquoi la hauteur du toit, la résistance structurelle et la préparation du gréement doivent être considérées ensemble.
De grandes structures Ringlock ont été largement utilisées dans ce projet.
Ils ont soutenu :
Écrans LED.
Systèmes audio.
Plateformes techniques.
Zones d"accès.
Les deux principales structures latérales Ringlock étaient approximativement :
Hauteur : 21m.
Largeur : 24m.
Profondeur : 6m.
La structure FOH Ringlock était d"environ :
Hauteur : 20m.
Largeur : 14m.
Profondeur : 8m.
Une structure Ringlock distribue les charges entre plusieurs membres connectés.
Le chemin de chargement est :
Plate-forme du système de support principal / Équipement ↓ Système de registre ↓ Normes verticales ↓ Cric de base ↓ Protection du sol La stabilité dépend :
Normes verticales.
Grands livres horizontaux.
Renforts diagonaux.
Force de connexion.
Ajustement de la base.
Les principes fondamentaux de l"ingénierie Ringlock sont expliqués dans :
et
Qu"est-ce que la ferme Ringlock en acier et quelles sont ses principales caractéristiques

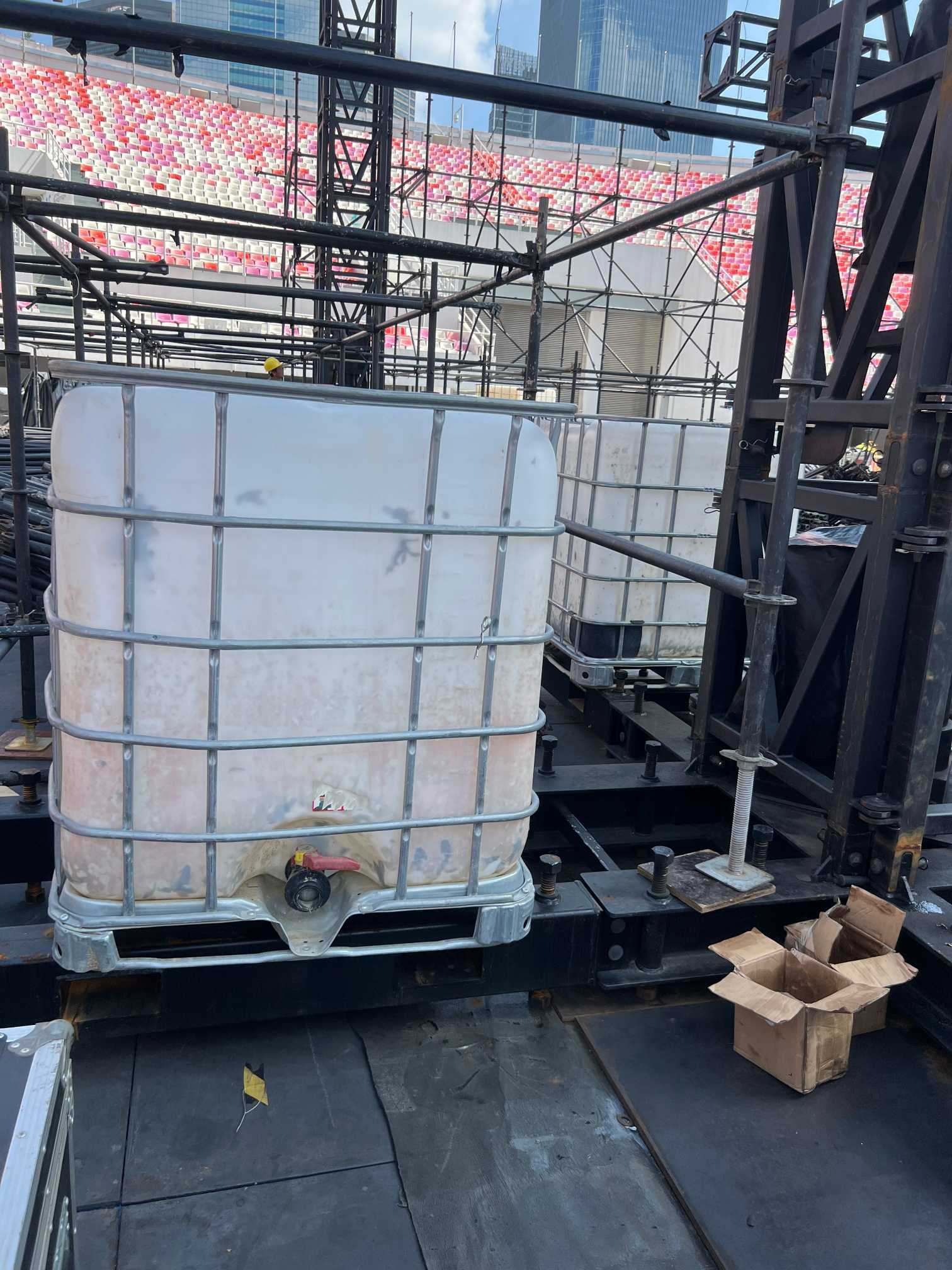

Le ballast est un autre élément important de l’ingénierie des structures temporaires.
Au cours de ce projet, des réservoirs d"eau ont été utilisés pour le contrôle de la stabilité.
Configuration observée :
Capacité : environ 1 mètre cube.
Localisation : niveau inférieur des structures Ringlock.
Espacement : environ tous les 4 mètres.
Tous les réservoirs installés avec des plates-formes de support.
Une erreur courante consiste à placer les réservoirs d’eau directement sur les registres Ringlock.
Cela crée une pression locale concentrée.
Le chemin de chargement correct est :
↓ Réservoir d'eau souterraine ↓ Planche/plate-forme en acier ↓ Registre à anneau ↓ Norme verticale ↓ Système de base ↓ La plateforme de support doit :
Avoir suffisamment d"espace.
Répartissez la charge.
Empêcher la flexion du grand livre.
Maintenir la stabilité.
Le réservoir devrait également idéalement comprendre :
Base de palette.
Points d"accès pour chariots élévateurs.
Cela permet un transport et un positionnement plus sûrs.

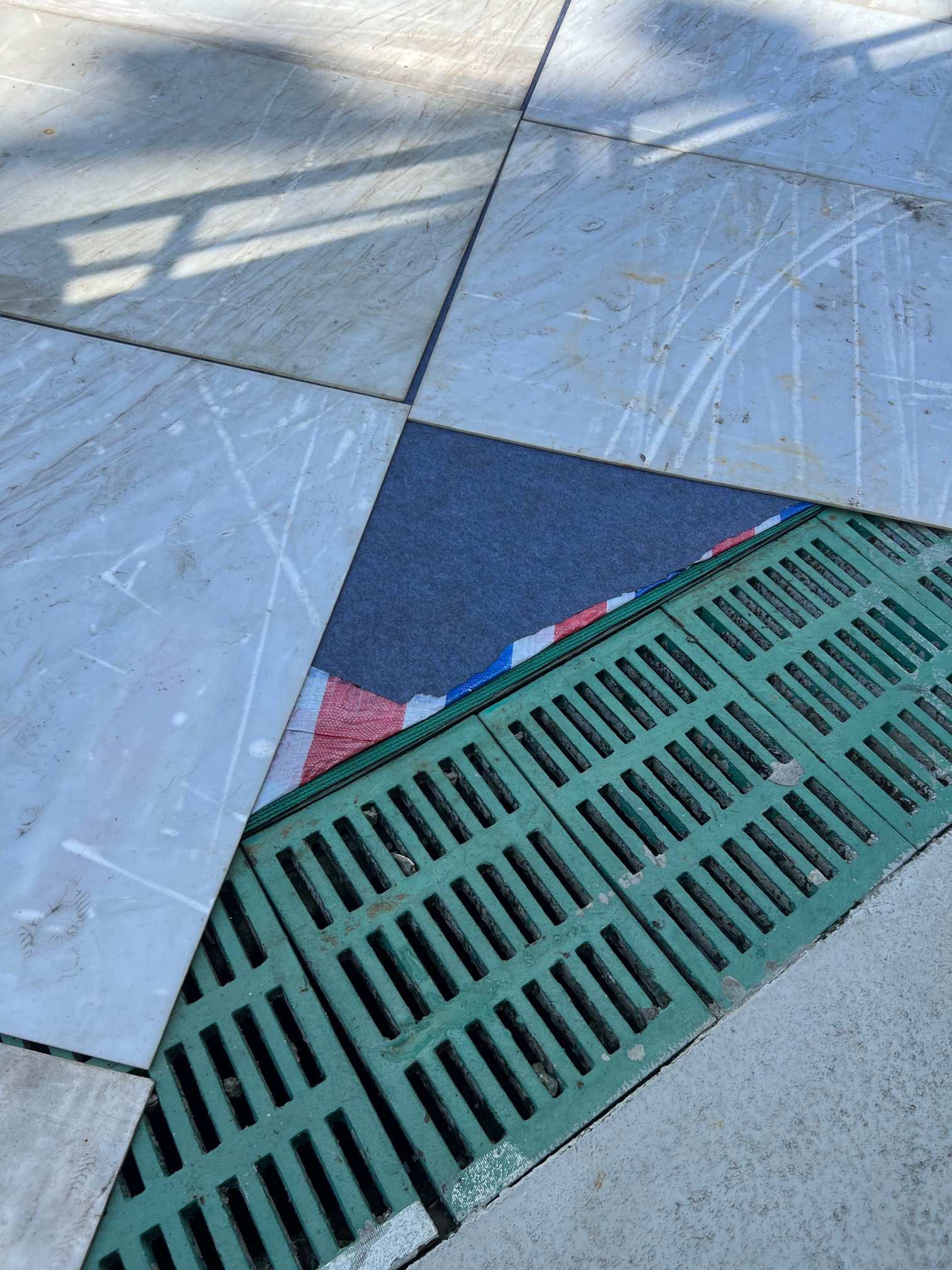

Une structure de concert temporaire est construite à l"intérieur d"un stade existant.
Le sol fait donc partie du système d"ingénierie.
Les couches de protection observées étaient :
Surface du stade au sol ↓ Feuille de plastique imperméable ↓ Feutre antidérapant ↓ Plancher modulaire en plastique ↓ Plaque d'acier (zone de charge lourde) ↓ Structure temporaire Sur les zones gazonnées, un revêtement de sol modulaire supplémentaire en plastique a été utilisé.
Le but était :
Répartition des charges.
Protection des surfaces.
Conditions de travail stables.
Pression ponctuelle réduite.
Une structure peut être suffisamment solide, mais si le sol en dessous ne peut pas recevoir la charge en toute sécurité, l’ensemble du système devient dangereux.

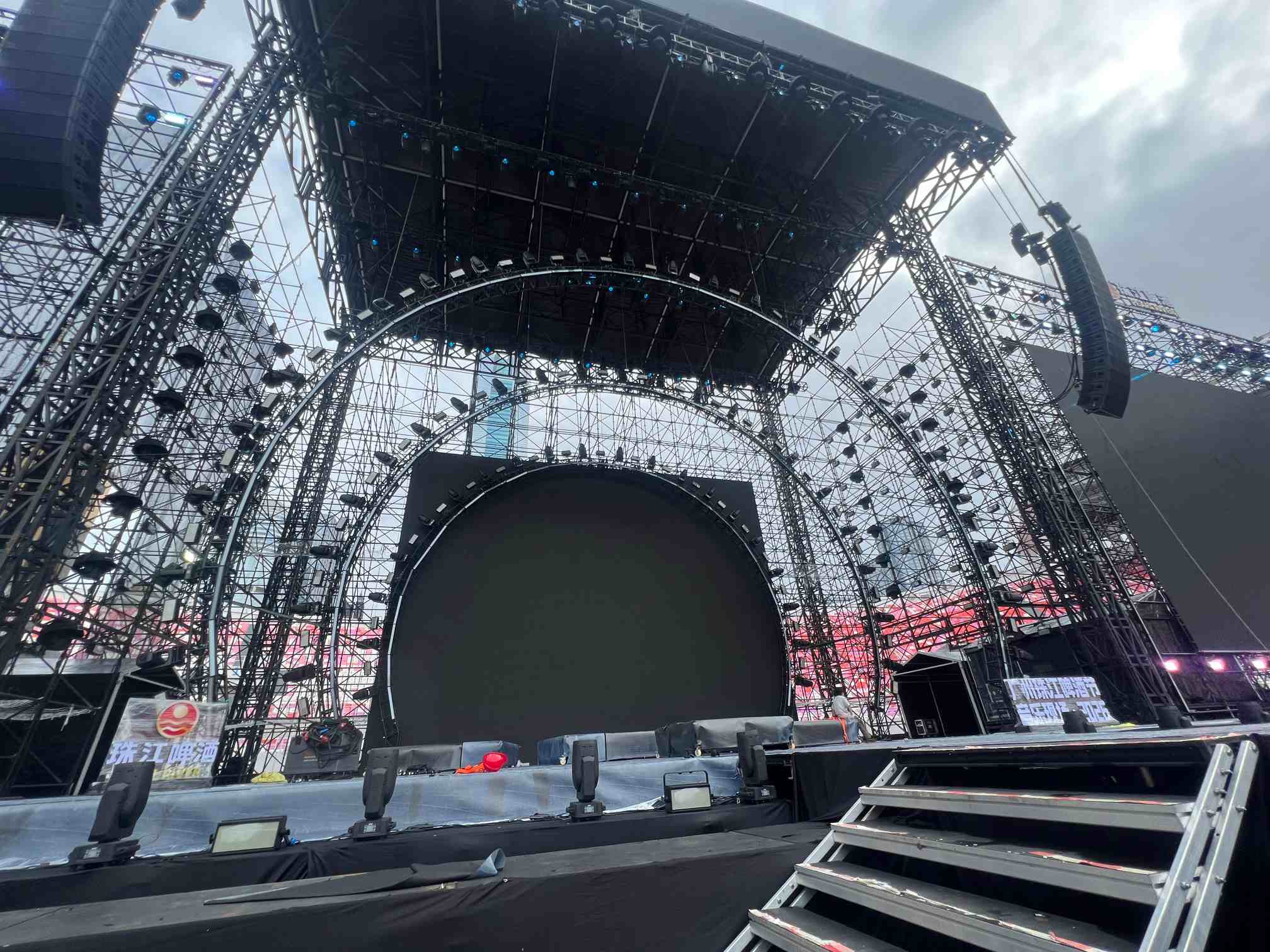

La scène principale elle-même est également un système de charge lourde.
Hauteur de scène observée :
Environ 2 mètres.
La structure suivait une configuration de scène Ringlock standard avec :
Supports verticaux.
Traverses.
Systèmes de réglage de la base.
Le chemin de chargement :
Surface de la scène ↓ Pont Cadre ↓ Support Ringlock ↓ Contreventement ↓ Cric de base ↓ Protection du sol La scène doit supporter :
Interprètes.
Instruments.
Équipement.
Systèmes LED.
Déplacement de charges.
L’un des plus grands malentendus concernant la construction d’événements est le suivant :
Si la structure est solide, pourquoi ne pas placer l’équipement n’importe où ?
Parce que la force seule ne suffit pas.
Les ingénieurs doivent prendre en compte :
Une charge de 1 tonne au centre d’une structure est différente d’une charge de 1 tonne au bord.
Une petite zone de contact crée une pression locale plus élevée.
La charge doit entrer à travers les éléments conçus.
La surface en dessous doit également recevoir la charge.
Certaines charges créent des forces de renversement plutôt qu’une simple pression vers le bas.
Par exemple:
Un réservoir d"eau.
Une tour d"enceintes.
Un cadre LED suspendu.
Tous nécessitent des solutions différentes.
Les grandes structures événementielles impliquent toujours d’équilibrer différentes exigences.
Choix d"ingénierie | But |
|---|---|
Système de toiture en aluminium | Réduisez la charge morte tout en conservant la résistance |
Structure de verrouillage à anneau | Support modulaire flexible de grande capacité |
Poutres de support en acier | Améliorer l"alignement des LED et la répartition de la charge |
Réservoirs de ballast | Augmente la stabilité contre le mouvement |
Système de protection du sol | Protéger la surface du stade et répartir la pression |
Bases réglables | Corriger les inégalités du sol |
L’objectif n’est pas de rendre chaque composant plus fort.
L’objectif est de créer un système complet et équilibré.
La gestion de l’équipement lourd est l’une des parties les plus importantes de l’ingénierie des grands concerts.
Le défi ne consiste pas simplement à supporter le poids.
Il contrôle la façon dont chaque charge se déplace :
Depuis:
Armoires LED.
Haut-parleurs.
Luminaires.
Systèmes de toiture.
Plateformes.
Réservoirs de ballast.
À travers:
Fermes.
Structures Ringlock.
Poutres.
Colonnes.
Systèmes de base.
Dans:
Protection du sol.
Surfaces de stade.
Une structure de concert temporaire réussie ne se construit donc pas en ajoutant des éléments plus solides au hasard.
Il est créé en concevant un système complet de transfert de charge.
Dans l’ingénierie des grands événements, la sécurité ne vient pas d’un seul élément fort. Cela vient du fait que chaque charge a un chemin clair et contrôlé depuis l’équipement jusqu’au sol.
Poids d'emballage: 400 kg
Volume d'emballage: 4cbm
Bras d'éclairage en aluminium DragonStage et série d'accessoires de montage sur ferme télescopique pour les installations d'éclairage de scène. Les configurations disponibles incluent un bras réglable de 50 à 80 cm, une section de flèche horizontale de 40 cm, un bras de flèche fixe de 50 cm et des options à crochet unique. Conçu pour les systèmes de fermes et de supports d'éclairage compatibles où un positionnement réglable des luminaires ou des emplacements de montage supplémentaires sont requis.
Le Cube d'angle multidirectionnel en aluminium DragonStage est un composant de jonction modulaire conçu pour connecter des sections de fermes carrées en aluminium compatibles dans plusieurs directions.
Disponible en nominal 200 × 200 mm, 300 × 300 mm, 400 × 400 mm et 520 × 520 mm Tailles du système de fermes, le connecteur peut être fourni en alliage d'aluminium 6061-T6 ou 6082-T6, avec des options de finition Argent et Noir.
La version standard de 300 mm est spécifiée comme un cube de 300 × 300 × 300 mm. Des arrangements de connexion dans six directions et des interfaces personnalisées sont disponibles en fonction du modèle sélectionné.
Convient aux cadres de fermes d'exposition, aux systèmes de fermes d'éclairage, aux structures d'affichage et aux configurations de fermes d'événements personnalisées.
La compatibilité de connexion doit être confirmée avant de commander. Les systèmes de connexion à ergot et à boulon-écrou ne sont pas automatiquement interchangeables.
Boîte de jonction en aluminium à 6 voies DragonStage de 290 mm avec tubes principaux de 50 × 2 mm, conçue comme composant de connexion multidirectionnel pour les systèmes de fermes carrées compatibles. La configuration à six voies fournit des positions de connexion pour les extensions droites, les coins, les jonctions en T, les jonctions transversales et les configurations de fermes tridimensionnelles. La compatibilité finale des connecteurs et les exigences matérielles doivent être confirmées pour la série de fermes sélectionnée.
Le Plaque supérieure de pupitre en aluminium DragonStage F34 est un accessoire à plaque diamantée en aluminium de 3 mm d'épaisseur conçu pour les assemblages de pupitre et de chaire à treillis carré F34 compatibles de 290 mm.
Avec un poids unitaire approximatif de 4,5 kg (10 lb), ce plateau en métal offre une surface pratique pour les documents, les notes et les accessoires de présentation adaptés.
Idéal pour les chaires d'église, les pupitres de conférence, les podiums d'exposition et les meubles en treillis d'aluminium sur mesure. Ce produit est le plaque supérieure uniquement, pas un pupitre complet. Les dimensions de la plaque et la compatibilité de montage doivent être confirmées avant de commander.
Le Support de bras de flèche réglable robuste DragonStage comprend un ensemble de bras de flèche en aluminium avec montage par pince, une longueur totale réglable indiquée de 50 à 80 cm (19,7 à 31,5 pouces), et un référencé Dimension du bras horizontal de 40 cm (15,75 pouces).
Conçu pour les installations de fermes d'éclairage de scène compatibles nécessitant une position de montage décalée, ce modèle est disponible en finitions Argent et Noir.
La spécification originale indique un chiffre de chargement de 200 kg. Sa longueur d'extension applicable, son orientation de montage, les conditions de support des fermes et sa limite de charge de travail doivent être vérifiées avant utilisation.
Le Bras de perche réglable en aluminium DragonStage de 50 à 80 cm est conçu pour fournir une position de montage décalée pour l'éclairage de scène et les équipements audiovisuels compatibles sur les structures en treillis.
Doté d'un agencement de bras de flèche réglable en aluminium et d'un matériel de montage de type pince, il est disponible en Argent et Noir se termine.
Convient aux installations d'éclairage de scène, aux systèmes de fermes événementielles, aux théâtres, aux expositions et aux installations d'éclairage temporaires. La compatibilité des pinces, la charge en porte-à-faux autorisée et la géométrie de réglage exacte doivent être confirmées pour l'application prévue.
Ensemble de scène modulaire en aluminium DragonStage 40 × 40 pieds (12,2 × 12,2 m) avec hauteur réglable de 0,6 m à 1 m. Le système comprend 50 plateaux de scène à cadre en aluminium avec des surfaces en contreplaqué antidérapant de 18 mm, des renforts diagonaux, des supports réglables, des composants de garde-corps périmétriques et deux escaliers d'accès à 4 marches. Conçu pour les concerts, les représentations publiques, les événements communautaires et les sociétés de location nécessitant une grande scène surélevée avec une configuration d'accès et de garde-corps intégrée.
Scène de concert modulaire en aluminium DragonStage de 40 × 40 pieds (12,2 × 12,2 m) avec une hauteur de plate-forme nominale de 1 m, 50 plateaux de scène à surface en contreplaqué, un cadre soutenu par un renfort diagonal, des bases réglables et deux escaliers d'accès à 4 marches. Conçu pour les concerts, les festivals, les représentations publiques et les applications de location d'événements nécessitant une grande scène surélevée.
Système de fermes de toit de scène de concert DragonStage de 12 m de large × 12 m de profondeur × 10 m de haut comprenant une structure de ferme en aluminium à quatre tours, un auvent de toit à pignon incliné, une plate-forme de scène modulaire noire, des garde-corps périmétriques et des escaliers d'accès. Conçu pour les concerts personnalisés en plein air, les festivals de musique et les installations scéniques d'événements en direct.
Système de scène modulaire en aluminium DragonStage 40 × 40 pieds (12,2 × 12,2 m) assemblé à partir de 50 plateaux de scène individuels de 4 × 8 pieds avec des surfaces en contreplaqué. Dotée de supports de scène diagonaux, de pieds de support extensibles, de bases réglables et de deux escaliers d'accès, cette grande scène portable est disponible en plusieurs configurations de hauteur pour les concerts, les festivals, les spectacles communautaires et les productions d'événements temporaires.
Système de fermes de toit modulaires en aluminium DragonStage de 14 m de largeur × 14 m de profondeur × 10 m de hauteur comprenant quatre tours de support principales, un cadre de fermes aériennes à plusieurs pentes, des poutres de toit internes et des ensembles de base de tour. Conçu pour les structures de toit personnalisées pour les concerts, les festivals et les événements temporaires. Les plates-formes de scène et les couvertures de toit ne sont pas incluses dans la configuration illustrée.
Chariot de stockage de câbles mobile en acier DragonStage mesurant 1080 × 650 × 850 mm, doté d'un conteneur en acier ouvert, de panneaux latéraux perforés et d'une base à roulettes. Conçu pour organiser, stocker et transporter des câbles et accessoires en vrac dans les entrepôts d'équipement événementiel, les installations de production de concerts et les opérations de location.
Tour DragonStage Ringlock Line Array de 8 m pour le support de haut-parleurs de concerts et d'événements en plein air, comprenant un auvent de pluie incliné avec une hauteur avant de 9 m et une hauteur arrière de 8 m, un cadre d'échafaudage à renforts diagonaux et une plate-forme de ballast inférieure. Conçu comme une structure de support modulaire personnalisable pour les systèmes de line array suspendus
Tour de caméra FOH modulaire DragonStage pour concerts et événements en direct, comprenant deux plates-formes de travail surélevées, une hauteur arrière de 4 m et une hauteur structurelle maximale de 5 m. La tour intègre des renforts diagonaux, un auvent de toit en pente et des panneaux de protection arrière pour créer des positions de caméra surélevées dédiées aux équipes de production d'événements.
Ferme de toit de concert en aluminium à cadre en A de 16x10x8m avec ailes latérales de 2m et scène
Plate-forme d'accès compacte en aluminium à deux marches dotée d'un cadre en tube carré soudé de 50 × 50 × 3 mm, d'une largeur de marche de 600 mm et de deux hauteurs de plate-forme de 295 mm et 590 mm. Léger, renforcé et personnalisable pour l'accès aux équipements en coulisses, aux installations de maintenance et aux applications industrielles.
Les pieds réglables DragonStage en aluminium Quick Stage sont des pieds télescopiques de remplacement et de configuration conçus pour les plates-formes Quick Stage compatibles.
Disponible dans les deux versions en tube rond et carré, avec quatre plages de hauteur réglables de 0,2 à 0,3 m jusqu'à 1,0 à 1,5 m, ces pieds permettent de configurer le même système de scène modulaire pour différentes hauteurs de plate-forme finie. La conception du pied réglable permet également de s'adapter aux différences mineures de niveau du sol et aux surfaces d'installation en pente
Le système de fermes de toit de concert couvert DragonStage 11x6x7m combine un Toit de la scène principale de 11 m de large × 6 m de profondeur × 7 m de haut avec deux Ailes d'enceinte de sonorisation latérales de 2 m.
La configuration illustrée comprend une charpente de toit en aluminium avec un auvent bleu, quatre tours de support principales, deux tours de haut-parleurs indépendantes et une plate-forme de scène modulaire assortie avec des garde-corps et un double accès par escalier.
Conçu pour les concerts, les festivals, les spectacles en direct, les événements communautaires et les productions temporaires en plein air nécessitant un toit de scène coordonné et des positions séparées pour le soutien des enceintes.
Le système de fermes de toit inclinées en aluminium DragonStage 10x5x7m est une structure modulaire pour scène de concert dotée d'un Charpente de toit principale de 10 m de largeur × 5 m de profondeur × 7 m de hauteur avec Ailes d'enceintes latérales de 2 m des deux côtés.
La configuration combine une charpente de fermes de toit inclinées en aluminium, quatre tours de support principales, deux tours de haut-parleurs latérales supplémentaires et une plate-forme de scène modulaire assortie, comme illustré. Il est conçu pour les concerts, les festivals, les spectacles en direct, les événements communautaires et les productions scéniques temporaires nécessitant des positions latérales séparées pour les équipements line-array ou PA.
La grande structure de ferme de toit d'échafaudage Ringlock DragonStage 32 x 24 x 18 m combine un grand système de support modulaire Ringlock avec un cadre de ferme de toit en pente en aluminium robuste.
Conçu pour les cérémonies à l'échelle du stade, les festivals, les spectacles culturels et les grandes productions d'événements en plein air, le système intègre de vastes zones de support d'échafaudage, de lourdes fermes de toit en aluminium, des connecteurs de toit personnalisés, des composants de tension et un grand auvent de toit.
Le dessin identifie une valeur nominale 32 m × 24 m × 18 m configuration, avec la hauteur totale indiquée à environ 18,21 m.
A large faible-profil câble protecteur rampe conçu pour temporaire événement domaines où pouvoir, audio ou signal câbles besoin à croix piéton itinéraires.
Le rampe mesures 1270 × 900 × 60 mm (50 × 35,4 × 2,36 pouces) et provides multiple 46 × 46 mm (1,81 × 1,81 pouces) 20 kg câble chaînes sous a articulé jaune couverture. Large en pente côté sections créer a plus lisse passage surface pour les piétons, chariots et fauteuil roulant utilisateurs comparé avec conventionnel étroit câble protecteurs.
A complet professionnel événement son emballer combinant 16 double-12-pouce passif doubler tableau haut-parleurs, 10 double-18-pouce les caissons de basses, 6 scène des moniteurs, dédié Classe-D pouvoir des amplificateurs, double 4-dans/8-dehors DSP processeurs, pouvoir gestion, sans fil des micros, gréement les cadres, vol cas, amplificateur supports et câblage.
Ce système est conçu pour des concerts, en direct des spectacles, les fêtes, tournée productions et autre professionnel événement son candidatures où le client besoins a coordonné Pennsylvanie emballer plutôt que individuel haut-parleurs.
Pour autre professionnel audio les systèmes, voir Scène Son.
Le système de fermes de toit incurvées en aluminium DragonStage 15 × 10 × 8 m est une structure de toiture modulaire pour scène de concert comprenant une structure de fermes aériennes incurvées, quatre tours de support principales et deux tours d'aile latérales supplémentaires.
Le système utilise Ferme à emboîtement en aluminium CS389 × 389 mm et CS289 × 289 mm, des ensembles de blocs à manchons, des palans manuels BA05, des bases de tour, des stabilisateurs et un auvent de toit en PVC. Les ailes latérales étendent la configuration pour des arrangements supplémentaires de production d'événements, sous réserve de la disposition finale de l'équipement et des exigences de chargement vérifiées.
Conçu pour les concerts, les festivals de musique, les productions en tournée et les scènes de divertissement temporaires, ce système peut être fourni avec des plates-formes et des accessoires de scène modulaires assortis.
La ferme en aluminium DragonStage Custom Five-Point Star est une structure d'événement décorative conçue pour les arrière-plans de mariage, les présentations de scène, les zones photo, la décoration d'exposition et les installations d'événements artistiques.
Doté d'une forme d'étoile distinctive de style pentagramme, le produit est disponible en 2,5 × 2,63 m, 3 × 3,15 m et 4 × 3,8 m configurations, avec sélection Options de section de ferme de 200 mm et 300 mm.
La géométrie en étoile personnalisée offre une alternative aux structures en treillis conventionnelles carrées, rectangulaires ou circulaires.
Le système de portique à treillis à boulons DragonStage 9x6 m est une structure modulaire de support d'événements comprenant deux tours en treillis verticales, une poutre en treillis horizontale reliée par boulons, des ensembles de tête de tour, des plaques de base et un renfort diagonal.
Avec une dimension horizontale nominale de 9 m (29,5 pieds) et une hauteur de 6 m (19,7 pieds), cette structure à cadre ouvert est destinée à l'éclairage événementiel, à la production scénique, à l'encadrement de toiles de fond et aux applications de portique temporaire. Les spécifications finales des fermes, les dispositions de support et les charges d'équipement sont confirmées en fonction des exigences du projet.
Le système de fermes de toit pour grande scène de concert DragonStage 36 x 18 x 12 m est une structure événementielle modulaire grand format comprenant un système de support de fermes multi-tours, un cadre de fermes aériennes surélevées et une plate-forme de scène modulaire avec garde-corps et accès par escalier.
Avec des dimensions nominales de 36 m de large × 18 m de profondeur × 12 m de haut (120 pi × 60 pi × 40 pi), cette configuration est destinée aux grands concerts, festivals de musique, spectacles en direct et productions de divertissement temporaires nécessitant une vaste surface de scène et une structure structurelle aérienne.
La scène événementielle modulaire DragonStage 6,72 x 4,89 m combine une plate-forme de scène rouge de 0,6 m de haut avec un portique en treillis arrière de 7,7 m de large et 4,4 m de haut. La configuration à toit ouvert offre une zone de performance surélevée et un cadre en treillis aérien séparé pour les applications de toile de fond d'événements et de production. Convient pour les concerts, les représentations scolaires, les cérémonies et les événements en salle, avec les accessoires finaux et les exigences de gréement confirmés en fonction du projet.
La tribune Ringlock DragonStage 25 x 10 m est un grand système modulaire de sièges pour spectateurs conçu pour les événements sportifs temporaires, les compétitions scolaires, les festivals, les représentations publiques et autres rassemblements de public. Mesurant 25 m de large sur 10 m de profondeur, la configuration illustrée comprend des sièges à plusieurs niveaux, deux allées d'accès et des garde-corps à trois côtés. La hauteur principale spécifiée est de 2,5 m, avec une hauteur totale de 3,5 m. Le système modulaire Ringlock peut être configuré en fonction de la disposition des sièges requise, de la disposition d'accès et des conditions du projet.
Foshan Dragon Stage
N ° 7, Zone industrielle Xiaxi, Heshun, District de Nanhai, Foshan, 528241, Guangdong, Chine.
+86 136 3132 8997
