Les grands écrans LED sont devenus l’une des caractéristiques déterminantes des scènes de concert modernes. Ils fournissent des vidéos en direct, des effets visuels et des arrière-plans de scène numériques qui permettent au public, même éloigné de la scène, d"apprécier le spectacle.
Pour la plupart des spectateurs, chaque écran LED semble similaire.
Cependant, d"un point de vue technique, différents écrans LED sont pris en charge à l"aide de systèmes structurels complètement différents en fonction de leur emplacement, de leur fonction et de leurs exigences de charge.
Lors de la construction du festival de musique du Guangzhou Pearl Beer Festival 2026, trois méthodes distinctes de soutien aux LED ont été observées :

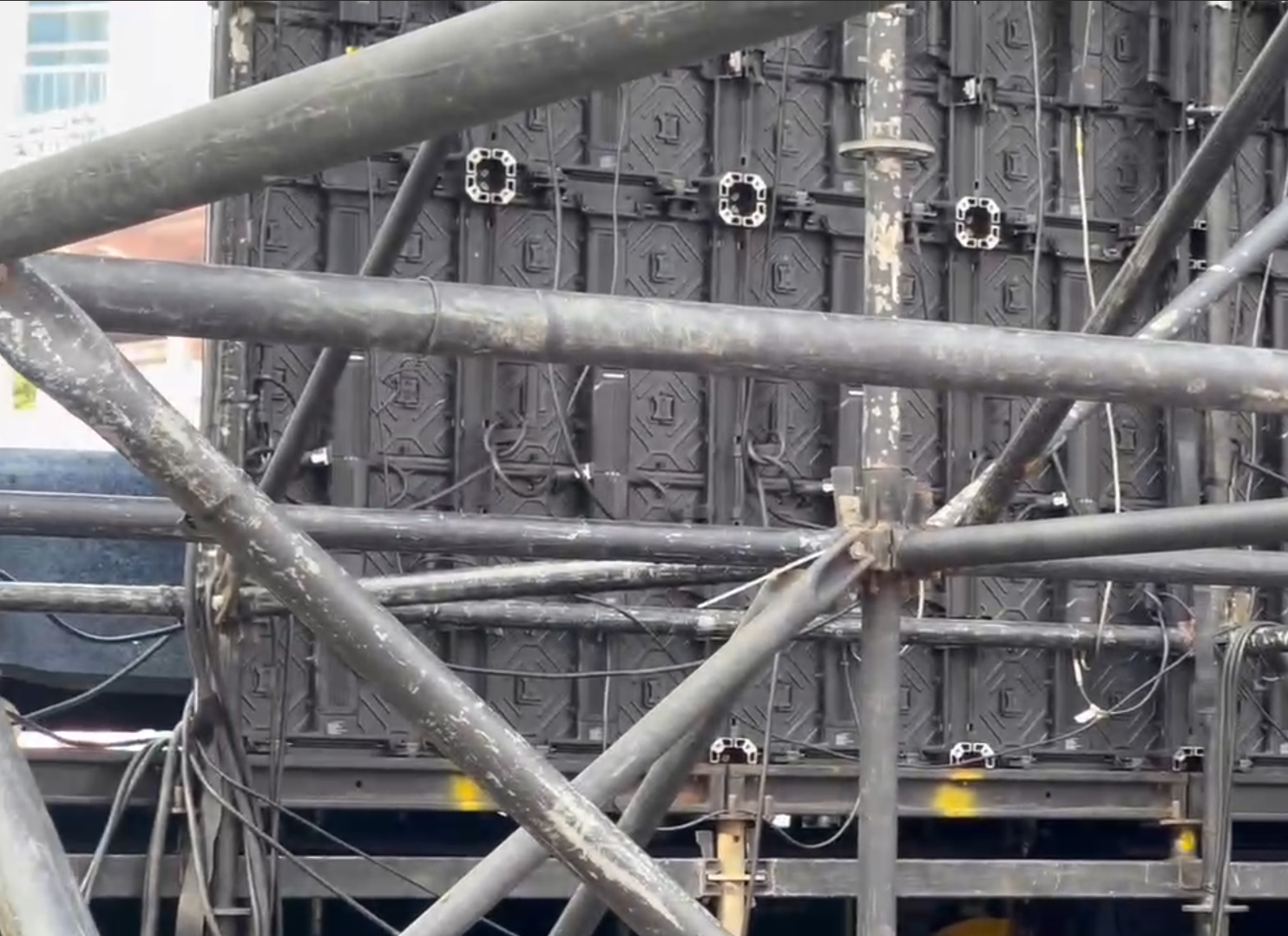

L’écran LED de fond de la scène principale était supporté directement depuis la plate-forme de la scène.

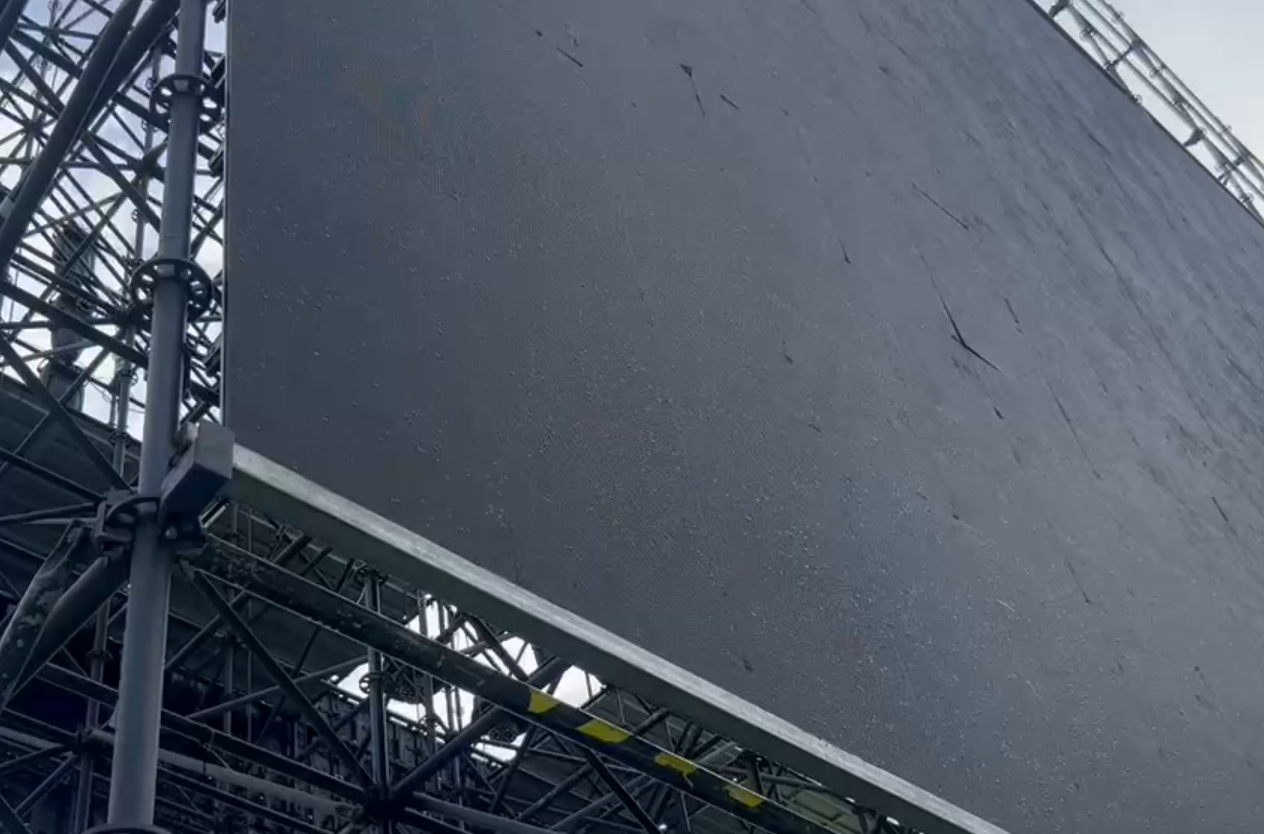

Les écrans LED latéraux et les écrans LED FOH étaient soutenus par des structures Ringlock avec des poutres de nivellement en acier.
La longue bannière LED installée au-dessus de l’ouverture de la scène était soutenue par un cadre en aluminium fixé à la structure du tablier du toit.
Ces observations illustrent un principe d’ingénierie important :
Les grands écrans LED ne sont pas supportés par une structure universelle. Leur méthode de support est déterminée par l"emplacement, la fonction et les exigences structurelles.
La relation entre ces différentes structures peut également être comprise à travers Comprendre la disposition d'un concert dans un grand stade , où la scène principale, la façade et les structures auxiliaires sont expliquées ensemble.
Trois systèmes de support LED différents ont été identifiés au cours de ce projet.
Position des LED | Structure de support principale |
|---|---|
LED de fond de scène principale | Plateforme de scène |
Écrans LED côté scène | Structure de verrouillage à anneau |
Écrans LED avant et arrière FOH | Structure de verrouillage à anneau |
Longue bannière LED au-dessus de la scène | Cadre en aluminium fixé au tablier de toit |
Même si chaque écran affichait du contenu vidéo, chacun nécessitait une solution d"ingénierie différente.
Les écrans LED diffèrent considérablement par :
Taille.
Poids.
Hauteur d"installation.
Direction de visualisation.
Accès pour l"entretien.
Environnement structurel.
Par conséquent, les ingénieurs sélectionnent la structure de support la plus adaptée plutôt que d’appliquer une solution standard.
L"ingénierie des événements temporaires repose sur le choix de la bonne structure pour chaque fonction plutôt que sur le fait de forcer chaque composant sur le même cadre.
L’une des observations les plus marquantes de ce projet était que le grand écran LED de fond derrière les artistes était positionné directement sur la plate-forme principale de la scène.
Au lieu d’être entièrement suspendu au toit, l’écran a transféré la majeure partie de sa charge verticale directement sur le plateau de la scène.
Cela offre plusieurs avantages.
Le poids mort du mur LED est transféré via le cadre de support directement dans la plateforme de scène.
Cela évite de placer une charge supplémentaire inutile sur la structure du toit.
Un mur LED soutenu au sol subit moins de mouvements qu’un écran entièrement suspendu.
Ceci est particulièrement avantageux pour les très grands écrans où l’alignement de l’image est important.
Les techniciens peuvent accéder à l’arrière de l’écran directement depuis les coulisses sans travailler au niveau du toit.
Cela simplifie :
Remplacement de modules.
Entretien des câbles.
Inspection des signaux.
Entretien électrique.
L'écran étant intégré à la plateforme scénique, il fonctionne également naturellement avec le système de circulation en coulisses décrit dans Comment est organisée une zone de coulisses de concert ?.
Les écrans LED positionnés des deux côtés de la scène principale nécessitaient un système de support complètement différent.
Au lieu de s’appuyer sur la plateforme scénique, ces écrans ont été installés sur des structures Ringlock indépendantes.
Ces structures assurent :
Support vertical.
Stabilité latérale.
Plateformes de maintenance.
Accès aux équipements.
Les systèmes Ringlock sont particulièrement adaptés car ils peuvent s’adapter facilement à différentes tailles d’écran tout en restant modulaires.
La logique technique derrière ces structures est expliquée plus en détail dans Comment les structures Ringlock prennent-elles en charge les grandes scènes de concert ?.
Autre observation importante : les armoires LED n"étaient pas fixées directement sur les lisses Ringlock.
Au lieu de cela, des tubes carrés en acier ont été installés horizontalement à la base de l"écran.
Ces éléments en acier servaient de poutres de nivellement.
Leurs fonctions comprennent :
Création d"une ligne de montage parfaitement droite.
Répartir le poids des armoires LED.
Correction de tolérances mineures de construction.
Fournit un alignement précis pour l’installation.
Les grands murs LED nécessitent un positionnement extrêmement précis.
Même de petits écarts en bas peuvent s"accumuler sur la hauteur de l"écran et affecter l"apparence finale.
Par conséquent, les poutres de nivellement jouent un rôle important dans l’obtention d’une surface d’affichage plate et stable.

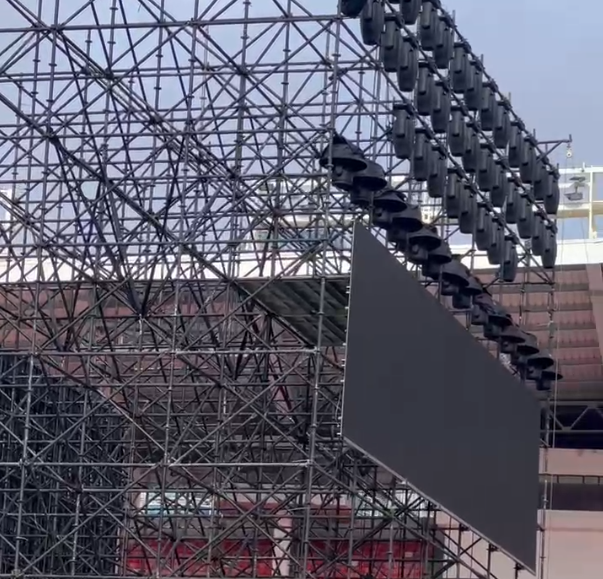

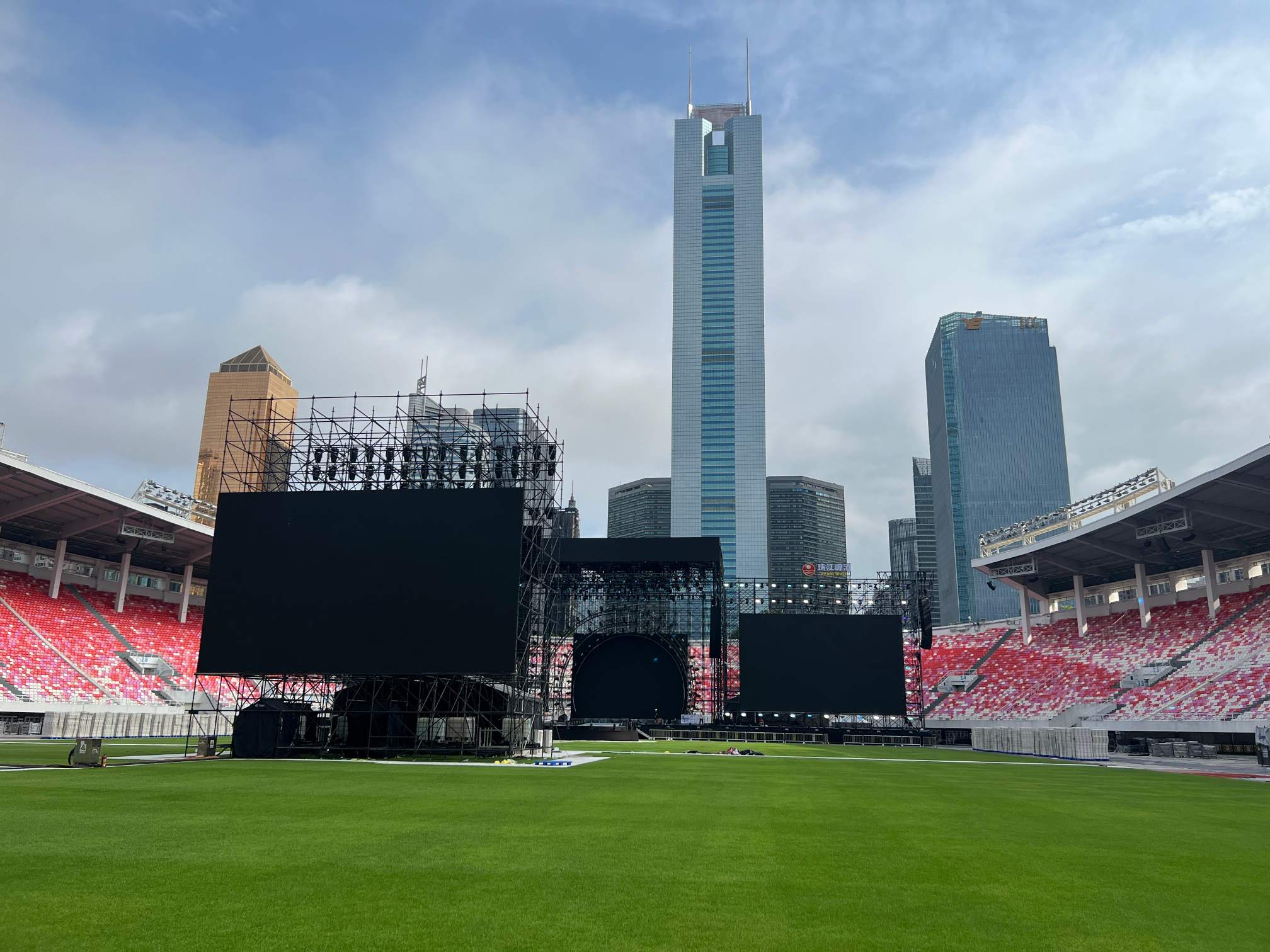

La zone Front of House (FOH) contenait des écrans LED supplémentaires positionnés à la fois du côté du public et du côté de la scène.
Ces écrans ont également été installés sur les structures Ringlock.
Contrairement à l’écran de fond de la scène principale, les écrans FOH sont des installations indépendantes servant à des fins différentes.
Par exemple:
Les écrans destinés au public peuvent afficher des vidéos en direct ou des informations sur les événements.
Les écrans face à la scène peuvent fonctionner comme des moniteurs de confiance ou des écrans de production.
Étant donné que les tours FOH nécessitent déjà un support structurel pour les caméras et les équipements de production, l"intégration d"écrans LED dans le cadre Ringlock fournit une solution d"ingénierie efficace.
Le système FOH complet est abordé dans Pourquoi la FOH est-elle positionnée au milieu de la zone d'audience ?.
Un troisième mode de support a été observé au-dessus de l’ouverture avant de la scène.
Un écran LED long et étroit a été installé à l’entrée de la scène.
Contrairement aux deux exemples précédents, cet écran n"était pas supporté par la plateforme scénique ni par Ringlock.
Au lieu de cela, il a été monté sur un cadre en aluminium dédié.
Cette charpente en aluminium a ensuite été fixée à la poutre horizontale de la structure du tablier de toiture.
Cette conception offre plusieurs avantages.
L"aluminium réduit la charge supplémentaire sur le toit.
Étant donné que le toit supporte déjà l’éclairage, les haut-parleurs et l’équipement de montage, il est important de minimiser le poids des structures auxiliaires.
Le cadre en aluminium peut être assemblé séparément avant d"être fixé au tablier de toit.
Cela améliore l’efficacité de l’installation.
Le cadre offre une surface de montage continue, permettant au long écran LED de rester droit sur toute la largeur de l"ouverture de la scène.
Ce système de toiture est étroitement lié à l'ingénierie du toit incurvé décrite dans Pourquoi les structures de toit incurvées sont-elles utilisées sur les scènes de concert ?.
Les méthodes d"accompagnement utilisées lors de ce projet peuvent être résumées comme suit.
Emplacement des LED | Structure de support | Raison d"ingénierie |
|---|---|---|
LED de fond principale | Plateforme de scène | Transfert de charge direct et maintenance facile |
LED côté scène | Structure de verrouillage à anneau | Support indépendant et flexibilité modulaire |
LED de façade | Structure de verrouillage à anneau | Intégré aux tours de production |
Bannière de toit LED | Cadre en aluminium sur tablier | Installation aérienne légère |
La même technologie d"affichage a été utilisée dans tout le site, mais chaque installation a été optimisée pour son environnement structurel spécifique.
Plusieurs principes d’ingénierie importants peuvent être tirés de ces observations.
Il n’existe pas de méthode de support universelle.
Chaque site nécessite sa propre solution structurelle.
Les systèmes Ringlock peuvent prendre en charge en toute sécurité les écrans LED, les plates-formes de maintenance et les équipements de production tout en restant modulaires.
Avant d"installer les armoires LED, une poutre de support précise doit d"abord établir une ligne de référence droite.
Cela garantit que l’écran fini reste plat et visuellement continu.
Lorsque les écrans sont suspendus au-dessus, la charpente en aluminium permet de minimiser la charge morte supplémentaire sur le système de toiture.
Bien que les grands écrans LED de concert semblent similaires au public, ils s"appuient sur des systèmes de support structurels très différents selon leur emplacement.
Au cours du projet Festival de musique du Guangzhou Pearl Beer Festival, trois méthodes de soutien principales ont été observées.
Le mur LED de fond principal transférait sa charge directement sur la plate-forme scénique.
La scène latérale et les écrans LED FOH étaient soutenus par des structures Ringlock utilisant des poutres de nivellement en acier pour obtenir un alignement précis.
La longue bannière LED au-dessus de l"ouverture de la scène était montée sur un cadre en aluminium léger fixé au tablier du toit.
Ensemble, ces solutions démontrent un principe fondamental de l’ingénierie des concerts :
Les écrans LED ne sont pas conçus en premier. Leur structure de support est.
Ce n"est qu"après avoir sélectionné le système structurel approprié que les ingénieurs peuvent créer des installations LED stables, sûres, faciles à entretenir et visuellement précises.
