Lorsque la plupart des gens entrent dans un concert dans un stade, leur attention se porte immédiatement sur les artistes, la musique et les effets de lumière spectaculaires. Peu de gens remarquent les systèmes d’ingénierie temporaires qui rendent le spectacle possible.
En réalité, un concert dans un stade moderne est bien plus qu’une scène. Il s’agit d’un site de production éphémère composé de multiples structures indépendantes mais interconnectées. Chaque système a son propre objectif, depuis le support des artistes et de l"équipement jusqu"à la gestion du son, de l"éclairage, de l"expérience du public et de la logistique dans les coulisses. Comprendre comment ces systèmes fonctionnent ensemble est essentiel lors de la planification d’une solution complète pour scènes de concerts et d’événements.
Lors de la construction du festival de musique du Guangzhou Pearl Beer Festival 2026, nous avons observé le processus d"installation et documenté les principales structures avant que le public n"entre dans la salle. Cet article présente la présentation générale du site et explique le rôle de chaque zone principale. Des discussions techniques plus détaillées seront couvertes dans des articles séparés tout au long de cette série.

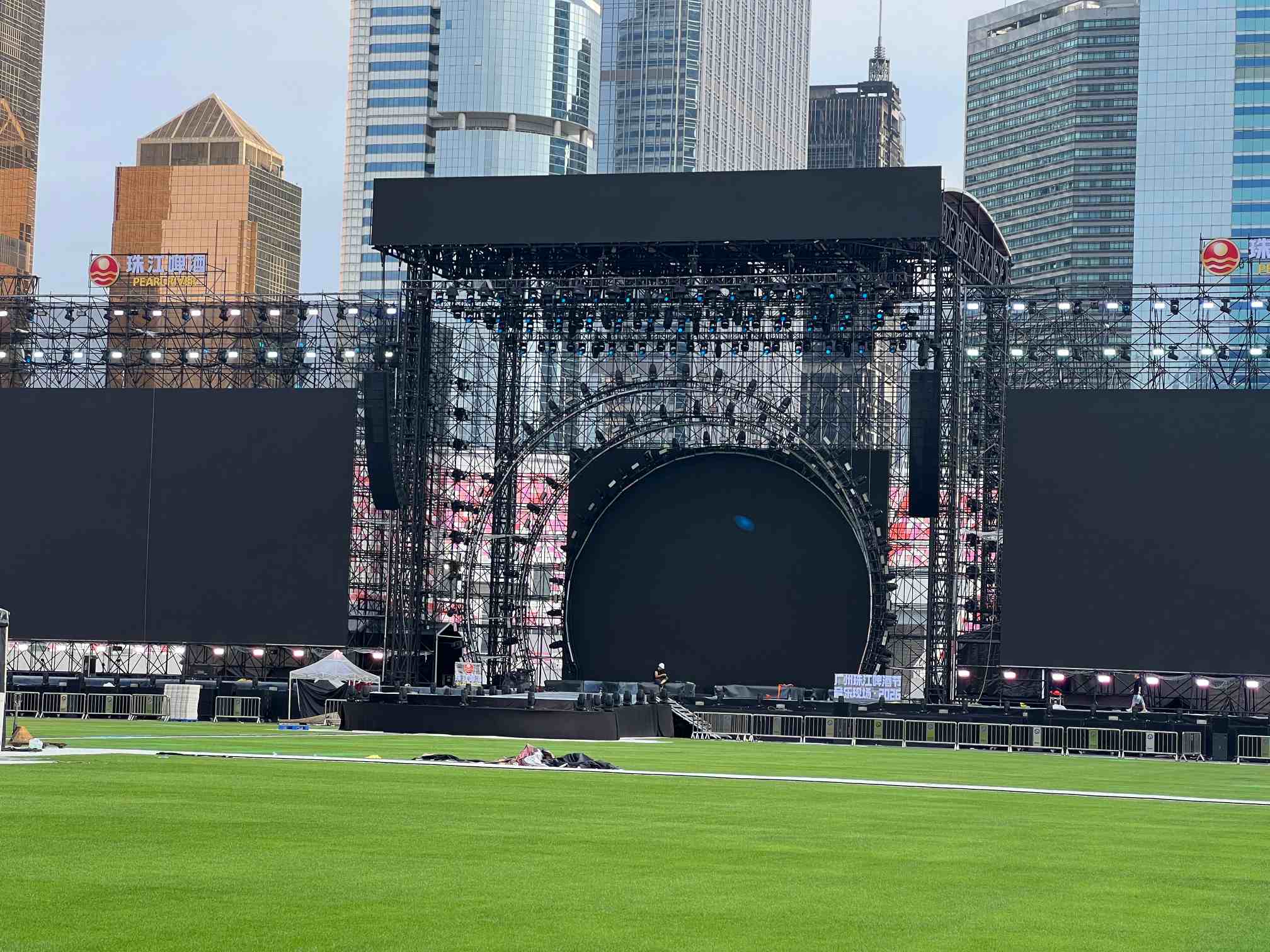

La scène principale est naturellement le centre visuel de l’ensemble du concert, mais c’est aussi la structure temporaire la plus complexe du site.
Dans ce projet, l"étape consistait en plusieurs composants intégrés plutôt qu"en une seule plateforme.
La zone de représentation principale était couverte par un grand système de fermes de toit supportant l'éclairage, l'équipement vidéo et d'autres charges de production aériennes. Sous le toit, trois fermes d'éclairage cintrées créaient de la profondeur derrière les artistes tout en encadrant le mur LED central.
Contrairement à de nombreuses scènes de concert standard, ce projet incorporait également de grandes structures Ringlock des deux côtés de la scène principale. Ces structures latérales soutenaient les écrans LED latéraux tout en dissimulant également les zones de travail dans les coulisses.
Du centre de la scène s"étendait une longue passerelle menant au public. À son extrémité, une scène de représentation circulaire créait une zone de représentation secondaire permettant aux artistes d"interagir avec des spectateurs situés plus loin de la scène principale.
Deux escaliers reliaient la scène principale à la passerelle, permettant aux artistes de se déplacer efficacement entre les différentes zones de représentation.
Derrière les structures Ringlock latérales, des tentes d"entrée temporaires reliées directement à des tentes de vestiaire plus grandes. Cet arrangement permettait aux artistes et aux membres de l"équipe d"atteindre la scène tout en restant cachés du public.
Bien que ces composants semblent former une seule scène, chacun remplit une fonction de production différente et crée ensemble un système de scène complet. Chaque composant sera discuté individuellement dans des articles ultérieurs.
Située près du centre de la zone d"audience, la façade de la maison servait de centre de contrôle technique du concert.
Contrairement à de nombreuses structures FOH conventionnelles, ce projet a utilisé un agencement hybride composé d"une tente de contrôle au niveau du sol et d"une grande tour de production Ringlock.
La structure comprenait également plusieurs écrans LED, des plates-formes de travail surélevées et plusieurs zones techniques protégées contre les intempéries.
La conception démontre comment le contrôle du son, le fonctionnement de l’éclairage et la gestion de la production sont intégrés dans un événement live moderne. Nous avons discuté de cette approche technique en détail dans Pourquoi la façade est-elle positionnée au milieu de la zone d'audience ?
Plusieurs hautes tours de relais étaient positionnées plus en retrait dans la zone d"audience.
Ces structures en acier noir mesuraient environ 20 mètres de haut et ont immédiatement attiré l"attention en raison de leurs fondations inhabituelles.
Chaque tour était soutenue par une lourde base en acier entourée de quatre grands réservoirs d"eau. Au sommet de la tour, des haubans s"étendaient vers le bas et étaient fixés aux réservoirs d"eau, créant ainsi une stabilité supplémentaire pour la structure temporaire.
Bien qu'elles semblent relativement simples de loin, les tours relais remplissent des fonctions de production importantes au sein d'un système de sonorisation de scène complet , en particulier lorsque le son doit couvrir de très larges zones d'audience.
Leur conception technique, leur stabilité et leur rôle opérationnel seront abordés dans un article dédié plus loin dans cette série.
La zone d"audience se composait de deux systèmes de sièges différents.
Les tribunes permanentes du stade entouraient la zone de représentation et offraient des positions de visualisation surélevées.
Au sol du stade, cependant, un système de sièges temporaires avait été installé pour créer un espace VIP dédié plus près de la scène.
Cette combinaison a permis aux organisateurs d"adapter différentes expériences au public tout en utilisant pleinement l"infrastructure existante du stade.
D"un point de vue technique, la planification de l"audience n"est pas seulement une question de capacité. Cela influence également les itinéraires d’évacuation, les angles de vue, la couverture sonore et l’emplacement des structures temporaires dans tout le site. Ces considérations sont tout aussi importantes lors de la conception d’un système de scène événementiel complet.

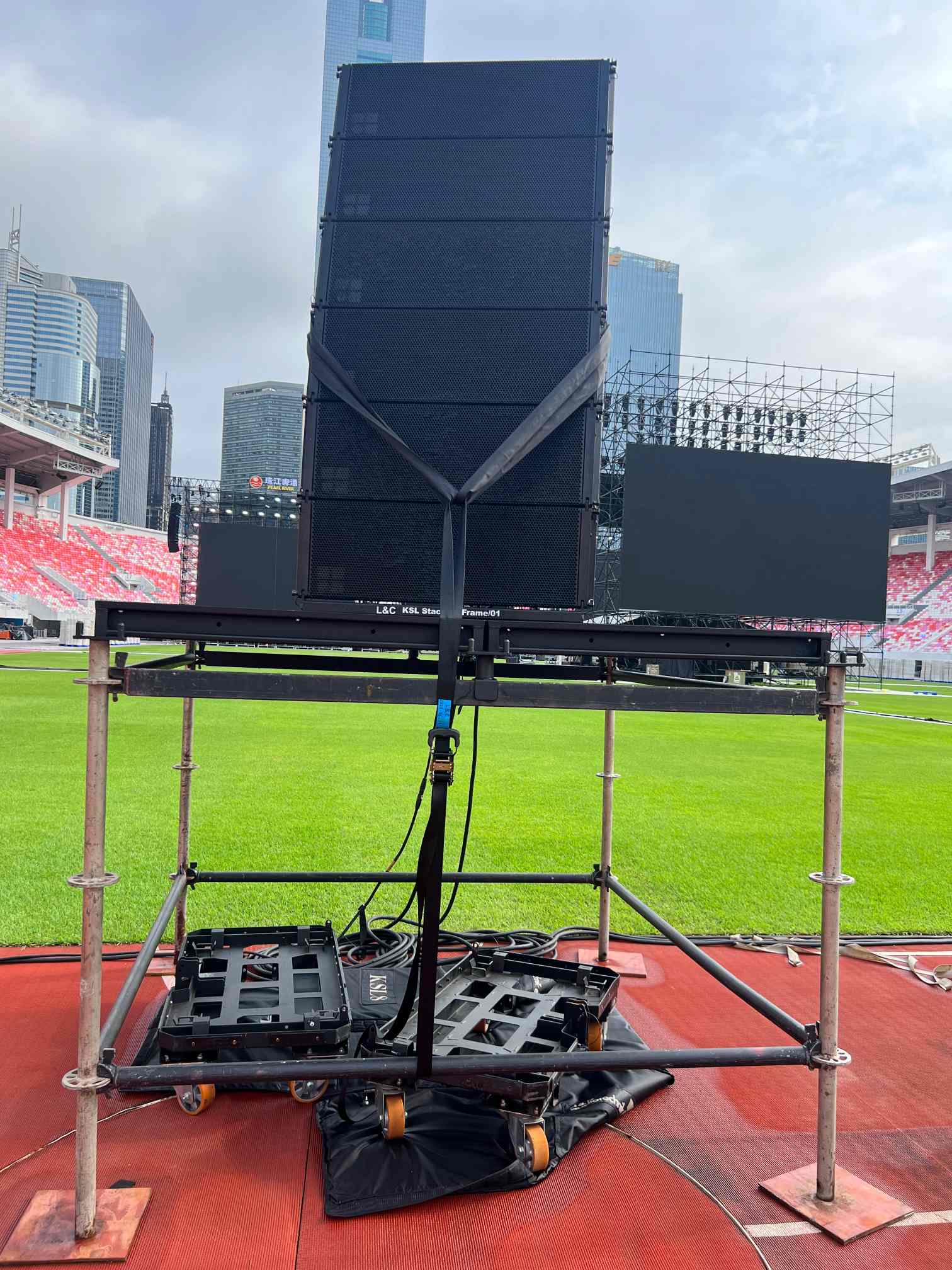

Derrière la façade, au moins deux plates-formes d"enceintes à retard pouvaient être observées.
Contrairement aux tours de relais beaucoup plus hautes, ces systèmes de retard étaient installés sur des plates-formes Ringlock relativement basses, à environ deux mètres au-dessus du niveau du sol.
Leur position derrière le FOH leur a permis de couvrir des zones d"audience plus éloignées de la scène principale tout en restant alignés avec l"ensemble du système d"enceintes Line Array.
Bien que visuellement modestes, les plates-formes de haut-parleurs à retard sont un élément essentiel de la conception audio de concerts à grande échelle.
Leur emplacement, leur hauteur et leur relation avec le système line-array principal seront examinés dans un article séparé.
Une zone qui reste presque invisible pour les spectateurs est la zone de support des coulisses.
Derrière les deux côtés de la scène, de grandes tentes temporaires offraient des vestiaires et des espaces de travail aux artistes et au personnel de production.
Des tentes d"entrée plus petites reliaient ces coulisses directement à la scène, permettant aux artistes d"entrer et de sortir sans traverser les espaces publics.
Parce que ces installations étaient partiellement cachées sous les structures latérales du Ringlock, elles restaient largement invisibles pour le public tout en offrant des voies de circulation efficaces dans les coulisses.
Cela illustre un principe important de l’ingénierie des événements temporaires : bon nombre des espaces opérationnels les plus critiques sont intentionnellement conçus pour ne pas être vus. Une planification efficace des coulisses est tout aussi importante que la plateforme de scène visible elle-même.

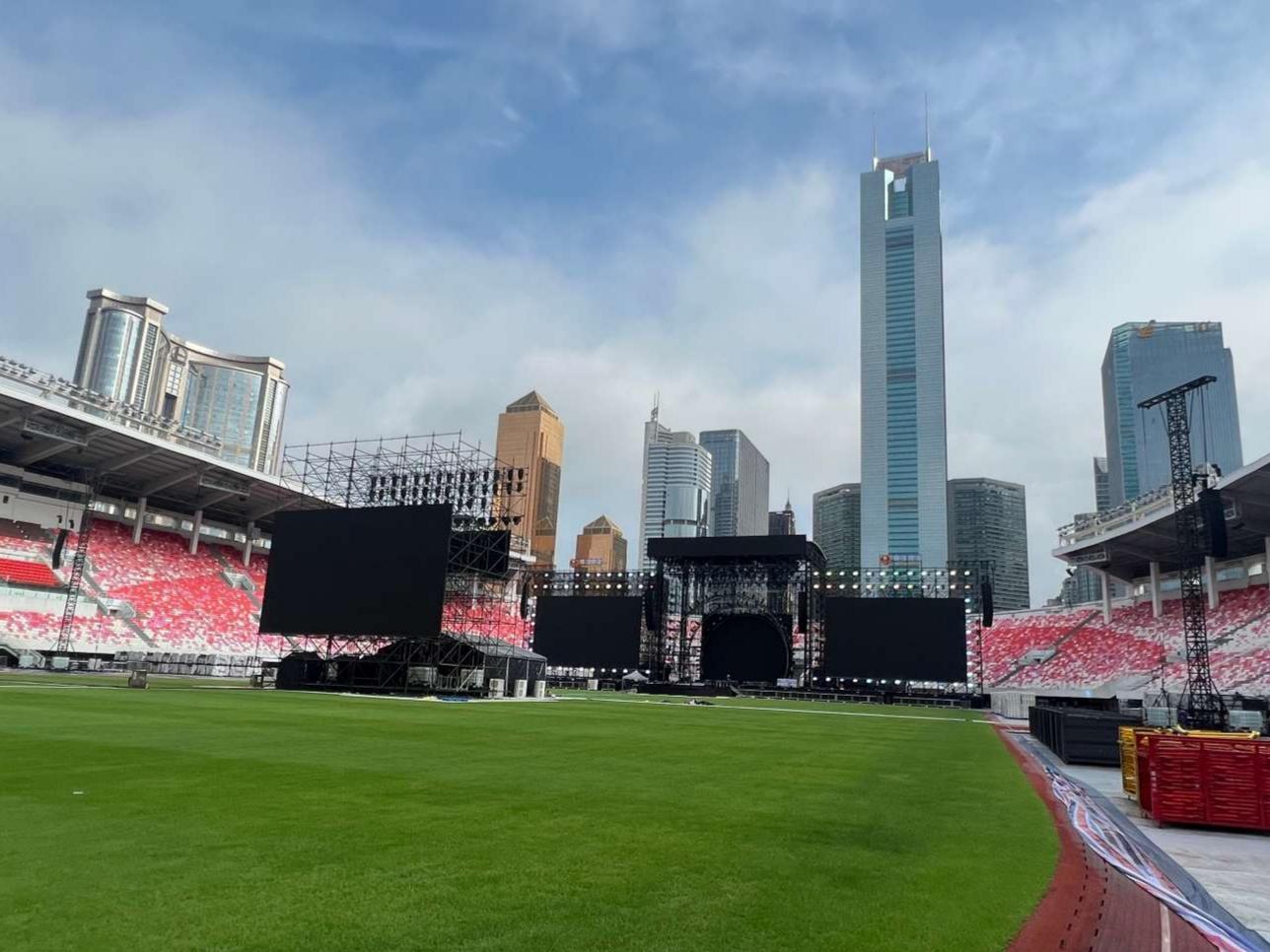

Un concert dans un grand stade est souvent décrit par ses interprètes ou par sa conception scénique, mais l"ingénierie temporaire derrière le spectacle est tout aussi remarquable.
La scène sur le toit soutient la performance.
Les structures latérales Ringlock intègrent des écrans LED et un accès aux coulisses.
Le FOH coordonne les opérations techniques.
Les tours relais étendent la couverture sonore.
Les plates-formes de haut-parleurs à retard maintiennent la cohérence audio.
Les tentes dans les coulisses accueillent les artistes et l"équipe.
Les sièges temporaires remodèlent l’expérience du public.
Chaque structure a son propre objectif, mais aucune ne fonctionne de manière indépendante. Ensemble, ils forment un environnement de production temporaire capable de transformer un stade vide en une salle de concert pleinement fonctionnelle.
Comprendre cette disposition globale permet d'apprécier beaucoup plus facilement les décisions techniques derrière chaque structure individuelle. Tout au long de cette série, nous continuerons à explorer ces systèmes un par un, tout en les connectant aux connaissances plus larges trouvées dans nos ressources Solution de scène pour concerts et événements et Son de scène .
