Conception de fermes en aluminium boulonnées à tube rond standard 3807-BS300 pour les structures d"éclairage et d"exposition
Référence du fichier de dessin
Index des dessins
3807/3886/3926/3939
Fichier de dessin associé
Index des dessins
Configuration
Longueur

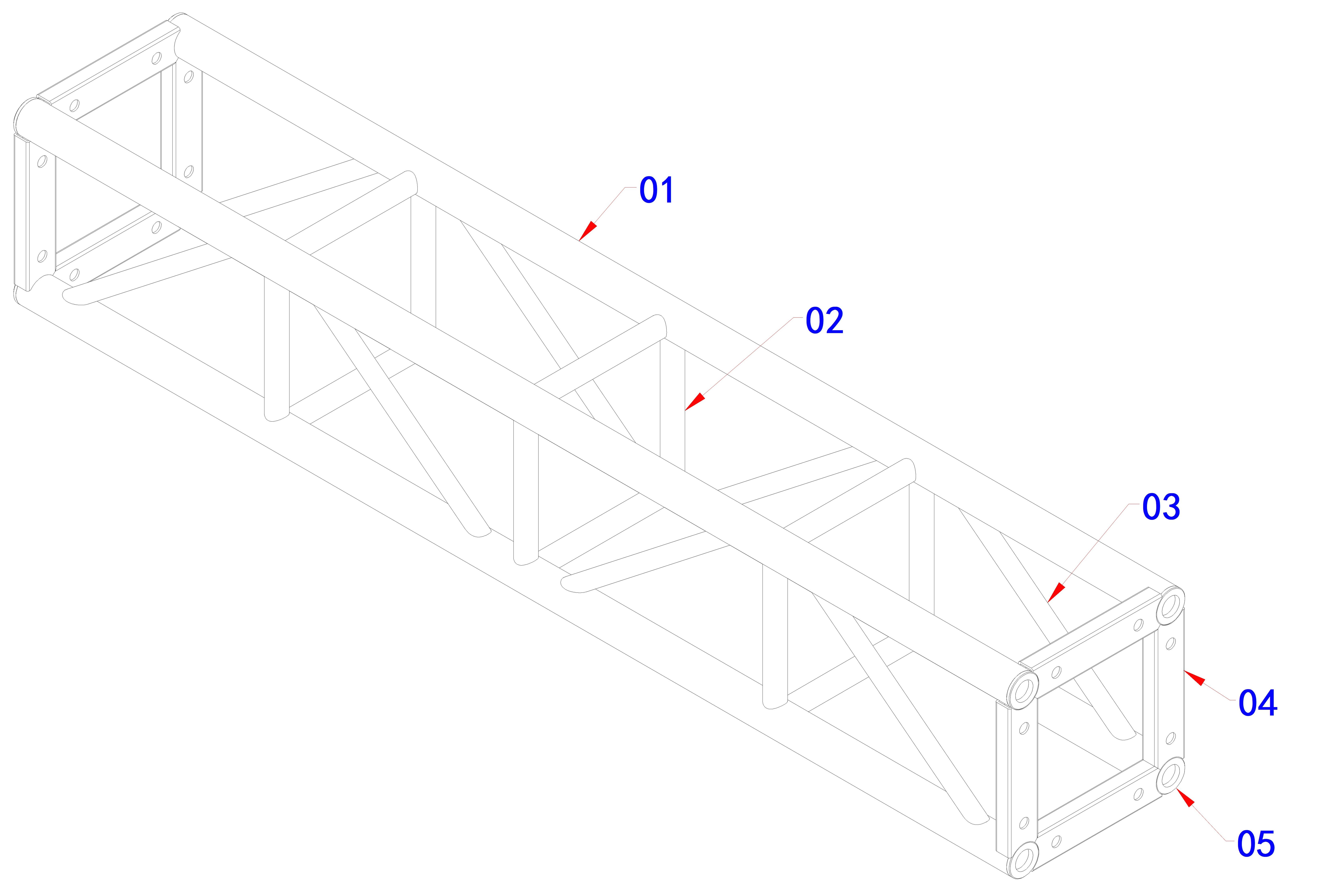

3807
Section standard BS300
1,7 m
3807
Section standard BS300
2,7 m
3807
Section standard BS300
3,2 m
3886
Section standard BS300
1,85m
3886
Section standard BS300
2,4 m
3926
Section standard BS300
1,225m

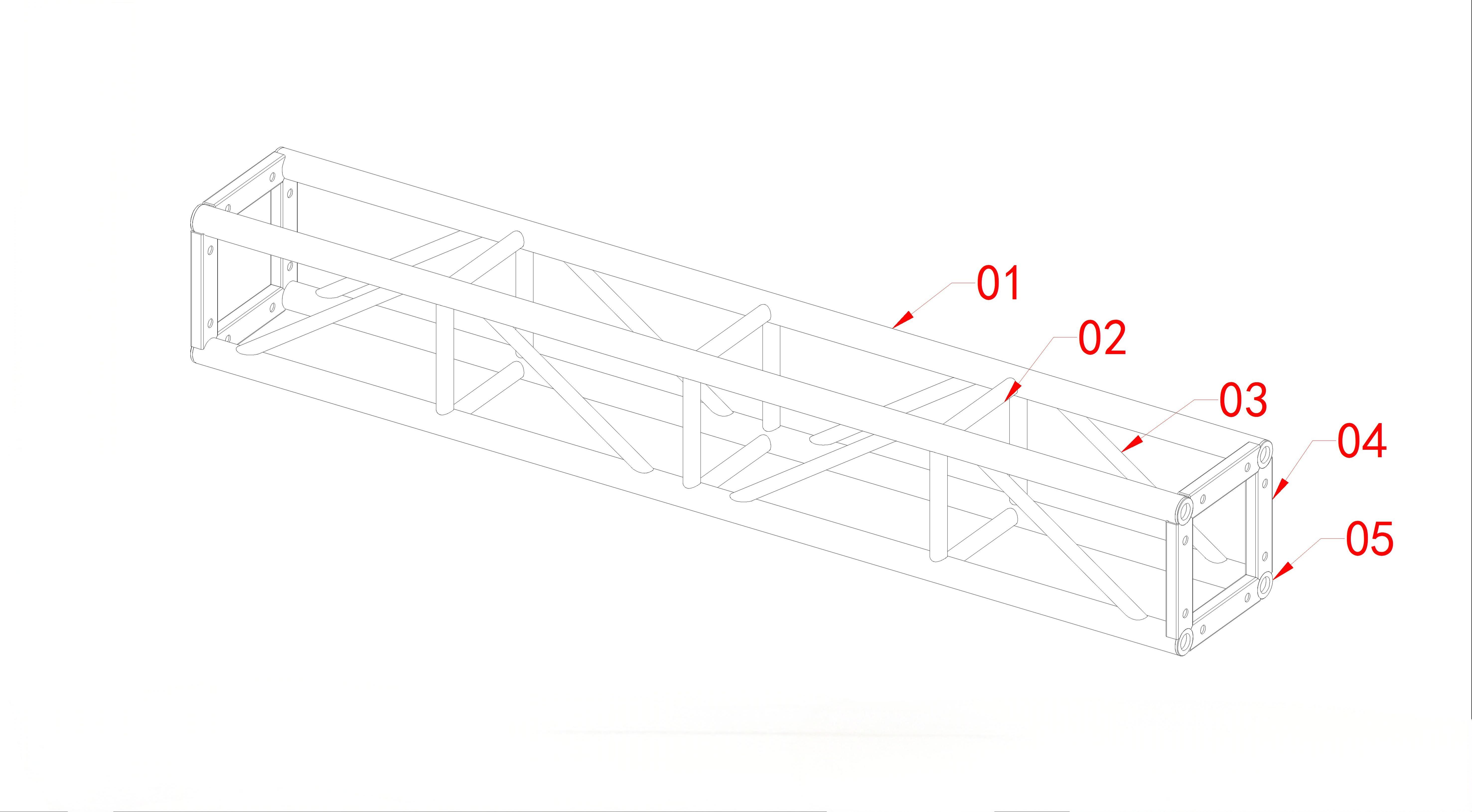

3926
Section standard BS300
1,8 m

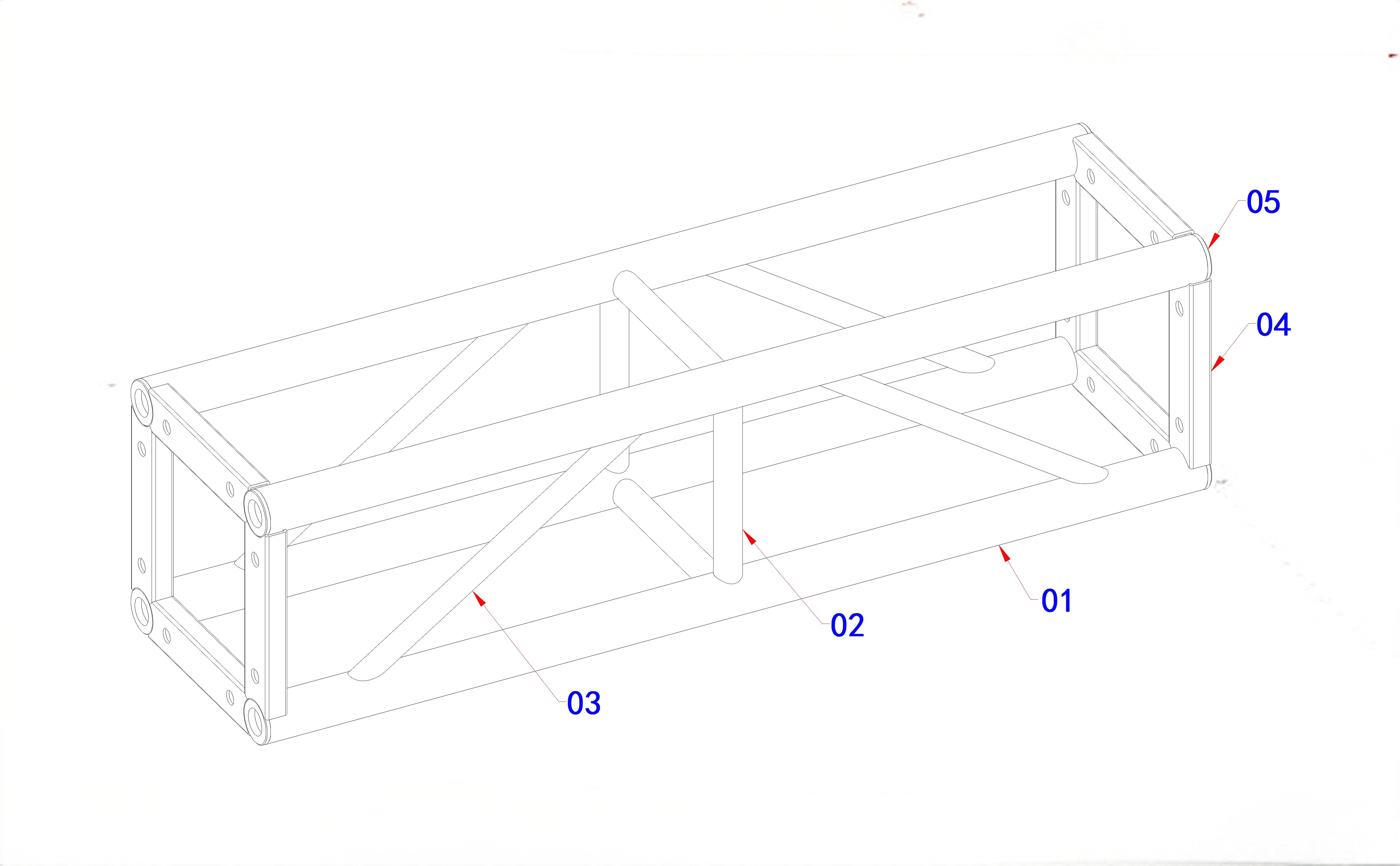

3939
Section standard BS300
1,1 m
Les dessins ci-dessus représentent les sections de fermes en aluminium boulonnées à tube rond standard BS300 conçues pour les structures d"éclairage intérieures et extérieures, les cadres d"exposition et les structures de support mécanique.
L"index des dessins est utilisé comme référence pour localiser les dessins CAO associés, les enregistrements de production et les configurations de fermes personnalisées.
Informations sur le dessin
Article
Détails
Index des dessins
3807/3886/3926/3939
Série de dessins
Ferme en aluminium reliée par boulon à tube rond BS300
Type de structure
Composant de ferme en aluminium standard
Application
Ferme d"éclairage/Structure d"exposition/Structure de support mécanique
Coupe transversale
Largeur 300 mm × Hauteur 300 mm
Tube principal
Tube rond en aluminium de 50 mm
Longueur
1,1 m - 3,2 m (configurations disponibles)
Environnement
Application intérieure et extérieure
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulon
Type de dessin
Dessin CAO 2D
Objectif de conception
Composant structurel pour cadres d"éclairage et d"exposition
Conception de fermes à boulons standard 3807-BS300 pour les structures d"éclairage et d"exposition
Introduction
Cette archive de dessins présente les composants de fermes en aluminium à boulons en tube rond standard BS300 développés pour les structures d"éclairage, les cadres d"exposition et les applications de support mécanique.
Les dessins sont répertoriés sous les références 3807, 3886, 3926 et 3939 , couvrant plusieurs longueurs standards de 1,1m à 3,2m.
La série BS300 adopte une structure en treillis carré de 300 mm × 300 mm avec des tubes principaux ronds en aluminium de 50 mm. La conception boulonnée offre une solution flexible pour les structures temporaires où le transport, l"efficacité de l"installation et la flexibilité de configuration sont importants.
Contrairement aux structures permanentes soudées, les systèmes de fermes en aluminium boulonnés peuvent être démontés, transportés et réutilisés, ce qui les rend adaptés aux applications événementielles, aux installations d"exposition et aux structures de divertissement.
Aperçu de la conception
La ferme à boulons en tube rond BS300 adopte une conception structurelle modulaire.
Les principaux composants comprennent :
Accords principaux en tube rond en aluminium de 50 mm ;
Diagonales en aluminium ;
Plaques d"extrémité carrées ;
Système d"assemblage boulonné.
Par rapport aux structures en fermes soudées fixes, les systèmes de fermes boulonnées offrent des avantages dans les domaines suivants :
Transport facile ;
Rangement pratique ;
Installation flexible ;
Configuration structurelle réutilisable ;
Sélection de longueur personnalisée.
La section transversale de 300 mm × 300 mm offre un équilibre entre performances structurelles et portabilité, ce qui la rend largement utilisée pour les structures d"éclairage et d"exposition de petite et moyenne taille.
La méthode de connexion est un facteur important lors de la sélection des composants de structure temporaire. Différents systèmes de connexion, tels que la connexion par emboîtement, la connexion par boulons et la connexion par plaque, sont sélectionnés en fonction des exigences de l"application.
Pour plus d"informations sur les méthodes de connexion des fermes, consultez :
Pour les futures demandes d"achat, cette archive de dessins peut être connectée à :
Ferme en aluminium reliée par boulon à tube rond BS300
Configurations de produits possibles :
Ferme à boulons BS300 × 1,1 m
Ferme à boulons BS300 × 1,225 m
Ferme à boulons BS300 × 1,7 m
Ferme à boulons BS300 × 1,8 m
Ferme à boulons BS300 × 1,85 m
Ferme à boulons BS300 × 2,4 m
Ferme à boulons BS300 × 2,7 m
Ferme à boulons BS300 × 3,2 m
Applications associées :
Systèmes de fermes d"éclairage ;
Cadres d"exposition ;
Structures événementielles intérieures ;
Structures de support mécanique.
Les archives de dessins démontrent les capacités d"ingénierie et de personnalisation de Dragon Stage, tandis que les pages produits fournissent des informations et des spécifications d"achat.
FAQ
1. À quoi sert principalement la ferme à boulons BS300 ?
La ferme en aluminium boulonnée BS300 est principalement utilisée pour les structures d"éclairage, les cadres d"exposition, les installations de divertissement et les applications structurelles temporaires.
2. Quelle est la taille de la ferme BS300 ?
La ferme BS300 a une section carrée de 300 mm × 300 mm avec des membrures principales en tube rond en aluminium de 50 mm.
3. Quelles longueurs sont disponibles pour cette série de fermes BS300 ?
Cette archive de dessins comprend des longueurs standard de 1,1 m à 3,2 m. Des longueurs personnalisées peuvent également être produites selon les exigences du projet.
4. Pourquoi choisir des fermes boulonnées au lieu de fermes soudées ?
La ferme boulonnée facilite le transport, le stockage et la réutilisation, ce qui la rend adaptée aux applications temporaires d"événements et d"expositions.
5. La ferme BS300 peut-elle être utilisée à l’extérieur ?
Oui. La structure en aluminium peut être utilisée à l’extérieur, mais l’application finale doit tenir compte des conditions environnementales, de la charge de l’équipement et des exigences structurelles.
Avis de conception
Les dessins présentés dans ces archives sont fournis à titre de référence pour démontrer la capacité de conception de fermes standard et personnalisées de Dragon Stage.
La sélection structurelle finale doit être confirmée en fonction des exigences réelles du projet, des conditions de charge, de l"environnement d"installation et des exigences de sécurité applicables.
