Conception de fermes en aluminium boulonnées à tube rond standard BS400 pour l"éclairage et les structures de toit extérieures
Référence du fichier de dessin
Index des dessins
Index des dessins
Configuration
Longueur

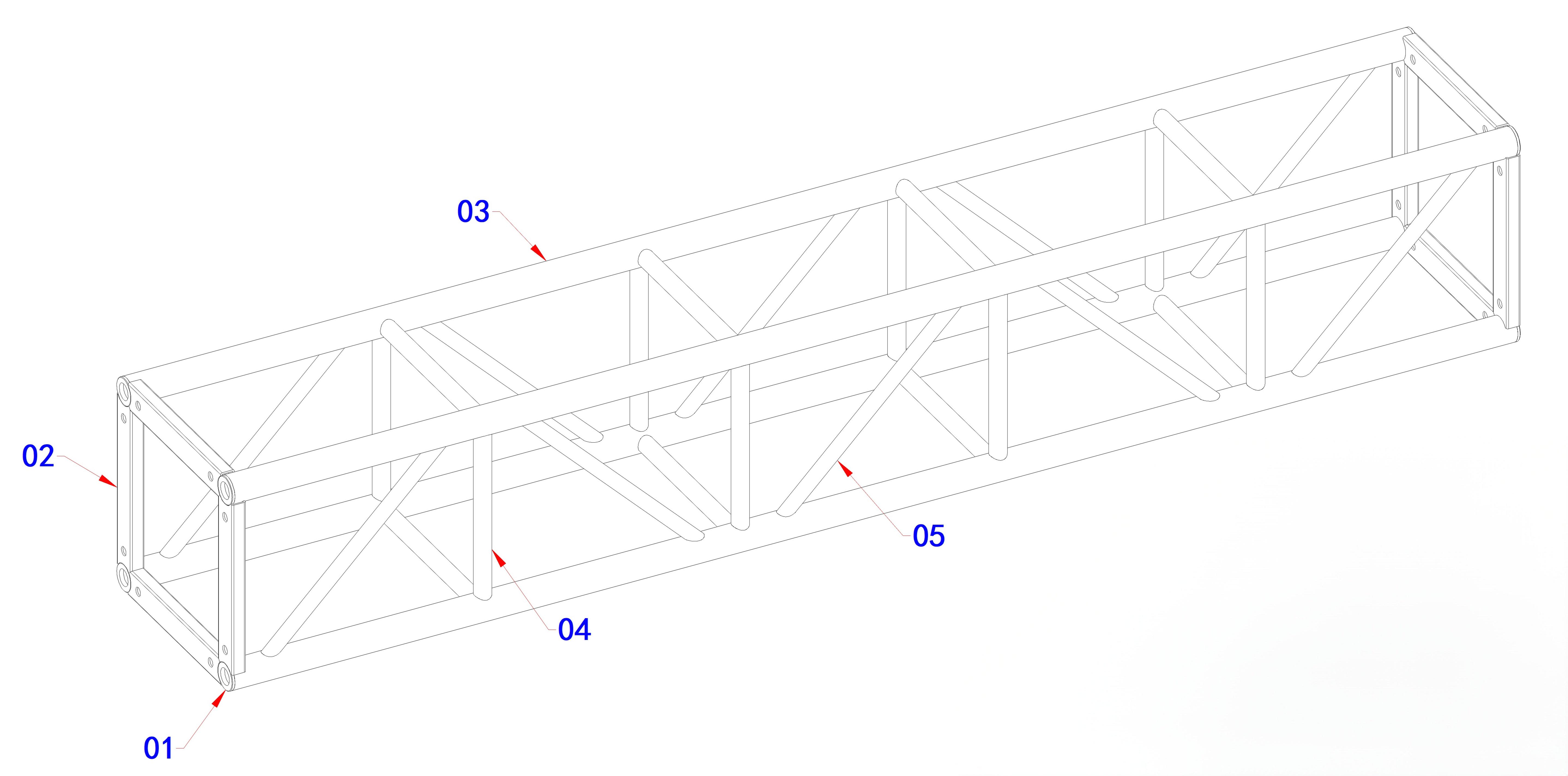

4004
Ferme boulonnée à tube rond standard BS400
2,35m
4004
Ferme boulonnée à tube rond standard BS400
2,4 m

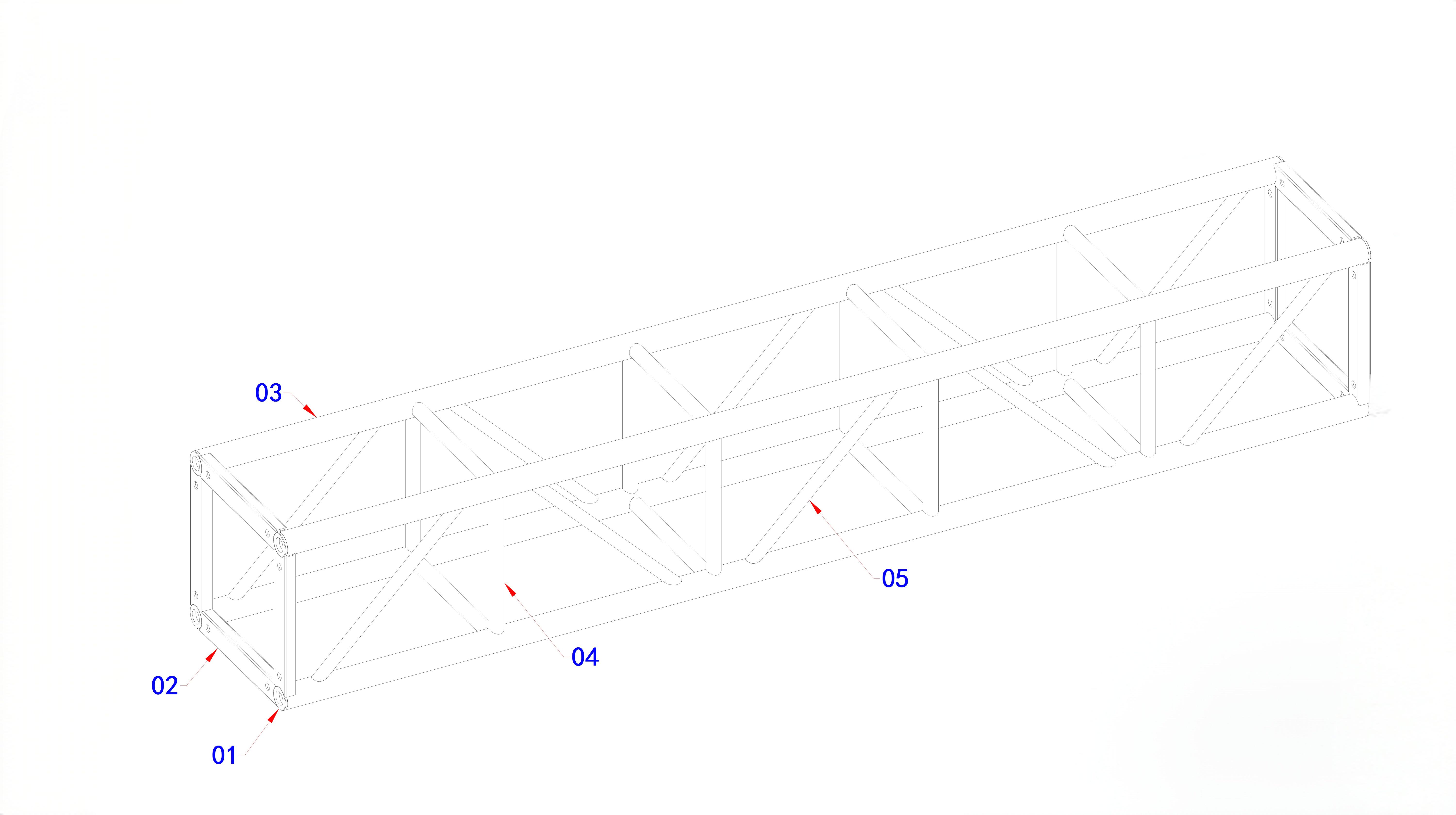

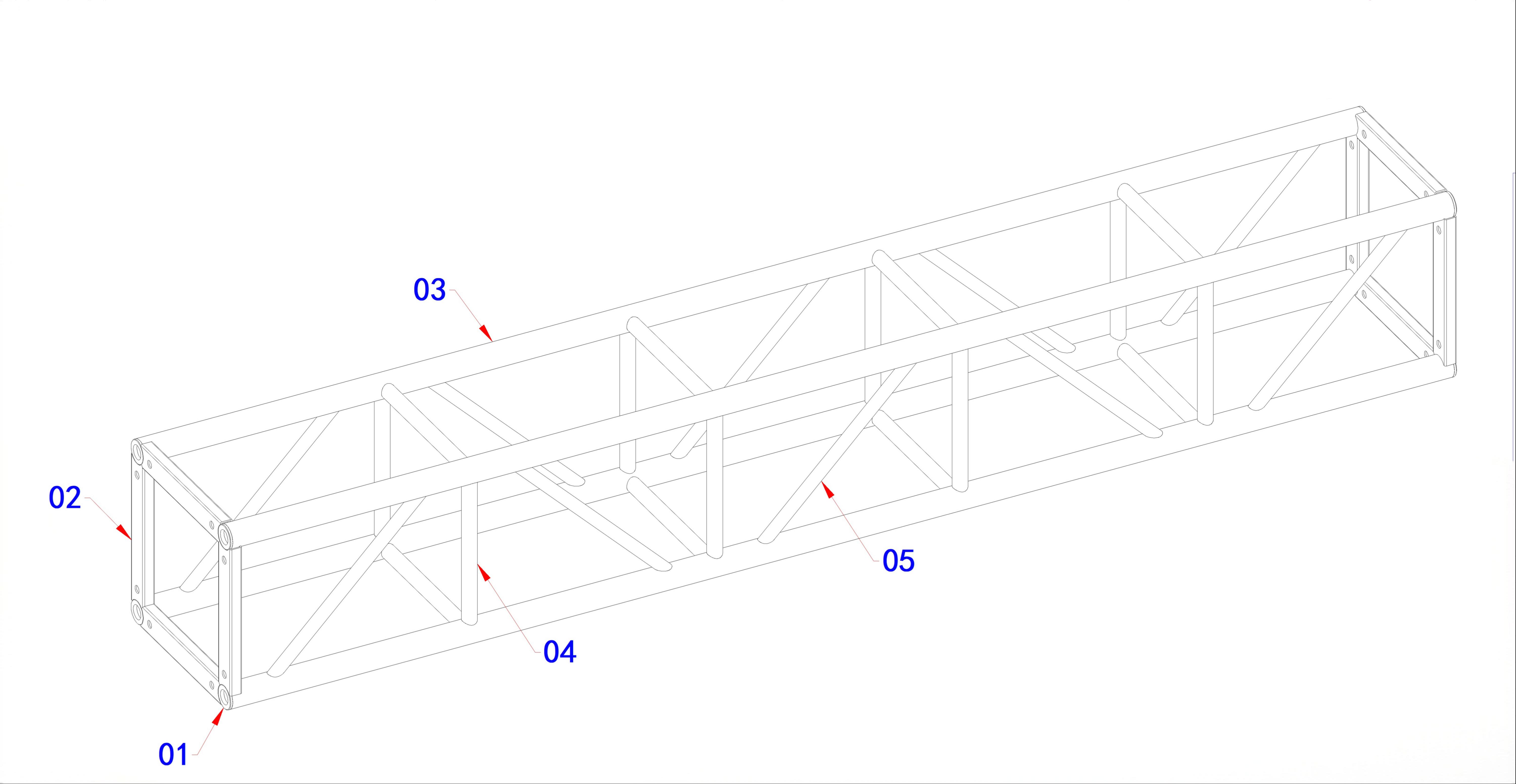

4004
Ferme boulonnée à tube rond standard BS400
2,6 m
4062
Section de ferme connectée par boulons en plaque d"aluminium BS400
0,2 m
4062
Section de ferme connectée par boulons en plaque d"aluminium BS400
0,3 m
4062
Section de ferme connectée par boulons en plaque d"aluminium BS400
0,4 m
4062
Section de ferme connectée par boulons en plaque d"aluminium BS400
0,6 m

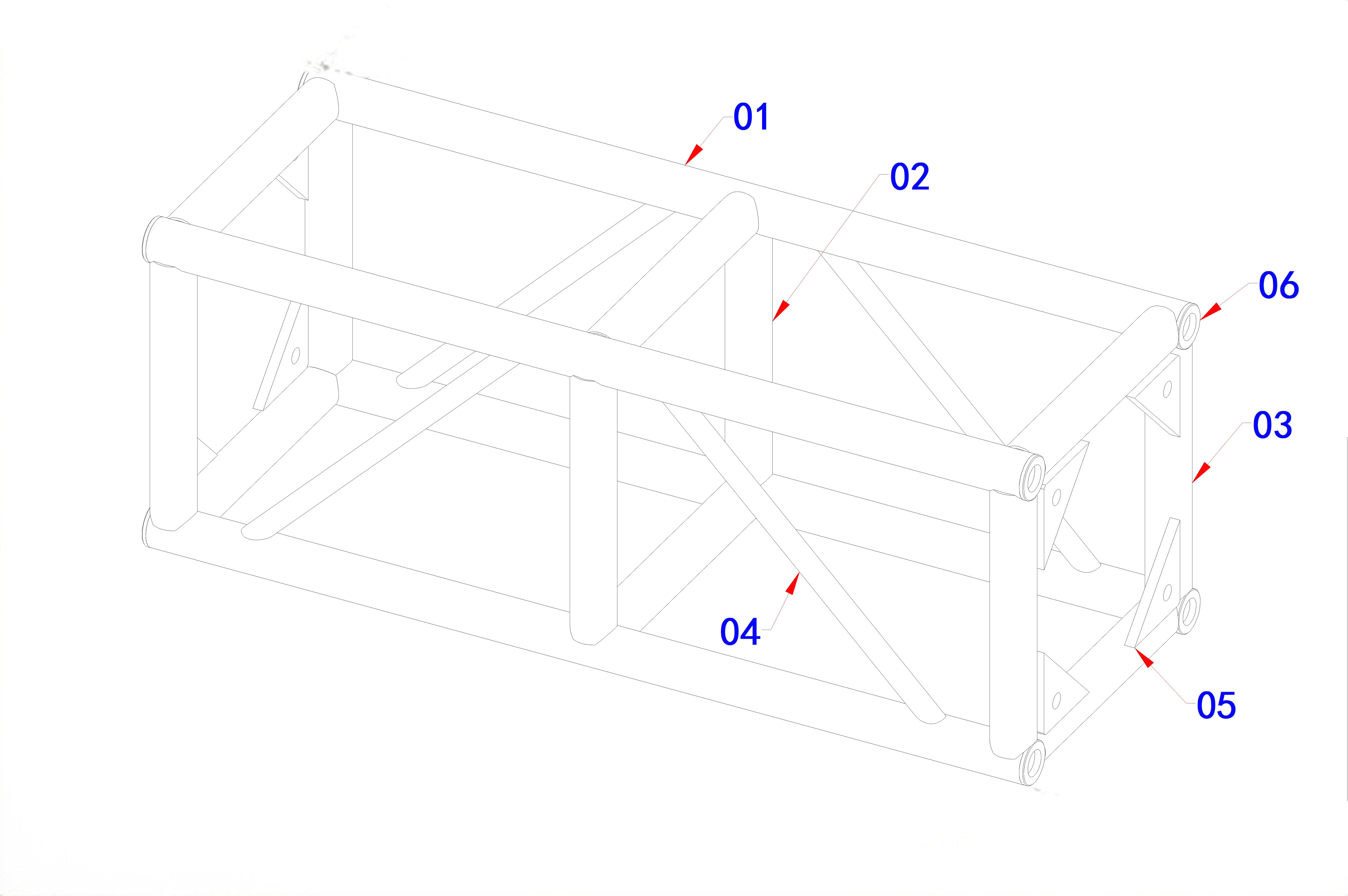

4062
Section de ferme connectée par boulons en plaque d"aluminium BS400
1,05 m
3748
Section de ferme boulonnée standard BS400
1,05 m
Informations sur le dessin
Article
Détails
Index des dessins
4004/4062/3748
Série de dessins
Ferme en aluminium reliée par boulon à tube rond BS400
Type de structure
Composant de ferme en aluminium carré standard
Application
Ferme d"éclairage / Ferme de toit extérieure / Structure décorative / Support mécanique
Coupe transversale
Largeur 400 mm × Hauteur 400 mm
Tube principal
Tube rond en aluminium de 50 mm
Longueur
0,2 m - 2,6 m (configurations standards)
Environnement
Application intérieure et extérieure
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulon
Type de dessin
Dessin CAO 2D
Objectif de conception
Composants structurels pour fermes d"éclairage intérieur et extérieur, structures d"exposition et systèmes de fermes de toit temporaires
Présentation de la conception des fermes en aluminium à boulons standard BS400
Le système de fermes reliées par boulons en aluminium BS400 est une structure de ferme modulaire de taille moyenne à grande conçue pour les applications nécessitant une rigidité plus élevée, des portées plus longues et des performances structurelles plus fortes par rapport aux systèmes de fermes plus petits.
Le système adopte une section de ferme carrée de 400 mm × 400 mm avec des cordes principales en tube rond en aluminium de 50 mm et des joints reliés par boulons.
La série BS400 est couramment utilisée pour :
Grandes structures en treillis d"éclairage ;
Systèmes de fermes de toit extérieures ;
Structures d"exposition ;
Cadres de support mécanique ;
Structures événementielles et temporaires.
La conception modulaire des connexions par boulons permet aux sections de ferme d"être assemblées en différentes longueurs et configurations selon les exigences du projet.
Composants structurels
La ferme en aluminium boulonnée BS400 se compose de :
Composant
Description
Accords principaux
Tubes ronds en aluminium de 50 mm fournissant la structure porteuse principale
Contreventement vertical
Éléments de support verticaux améliorant la stabilité structurelle
Contreventement diagonal
Eléments diagonaux formant des structures triangulaires de transfert de charge
Plaques d"extrémité
Plaques de connexion en aluminium pour assemblage de boulons
Système de joint de boulon
Système de connexion détachable pour une installation modulaire
Configuration de dessin disponible
Index des dessins
Longueur / Configuration
Taille des sections
Tube principal
Type de connexion
4004
Section de ferme standard de 2,35 m
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
4004
Section de ferme standard de 2,4 m
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
4004
Section de ferme standard de 2,6 m
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
4062
Section de connecteur courte de 0,2 m
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
4062
Section de connecteur courte de 0,3 m
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
4062
Section de connecteur courte de 0,4 m
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
4062
Section de connecteur courte de 0,6 m
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
4062
Section standard de 1,05 m
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
3748
Section standard de 1,05 m
400 mm × 400 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
Application
Structures en treillis d"éclairage
Le système BS400 convient pour :
Ponts d"éclairage pour grands événements ;
Structures d"éclairage de concerts ;
Cadres d"éclairage d"exposition;
Installations d"éclairage fixes et temporaires.
Par rapport aux systèmes de fermes plus petits, la section transversale plus grande de 400 mm × 400 mm offre une rigidité améliorée et une meilleure répartition de la charge pour les équipements d"éclairage de plus grande taille.
Le BS400 utilise un système de fermes en aluminium boulonnées.
Avantages :
Installation modulaire
Différentes longueurs peuvent être reliées entre elles pour créer des structures personnalisées.
Transport facile
La structure détachable réduit le volume d"expédition et améliore l"efficacité logistique.
Conception réutilisable
Les composants peuvent être réutilisés pour différents événements et structures temporaires.
Par rapport aux systèmes connectés par embout, les fermes connectées par boulons offrent une connexion mécanique solide et sont généralement sélectionnées pour les applications nécessitant une installation répétée et des configurations personnalisées.
Considérations techniques
La ferme BS400 est un composant structurel standard. La capacité structurelle finale dépend :
Portée globale ;
Charge appliquée ;
Poids de l"équipement ;
Méthode d"installation ;
Conditions environnementales.
Pour les structures de toiture extérieures, la charge du vent est l’un des facteurs de conception les plus importants. Le système complet doit être évalué en fonction des exigences du projet.
La ferme en aluminium BS400 est principalement utilisée pour les structures d"éclairage, les fermes de toit extérieures, les cadres d"exposition et les structures événementielles temporaires nécessitant une plus grande rigidité.
2. Quelle est la taille de la ferme BS400 ?
La ferme BS400 a une section carrée de 400 mm × 400 mm avec des membrures principales en tube rond en aluminium de 50 mm..
3. Quelle est la différence entre les fermes BS350 et BS400 ?
La principale différence réside dans la taille de la section transversale.
Le BS400 a une structure plus grande de 400 mm × 400 mm, offrant une plus grande rigidité et une meilleure adaptation aux portées plus grandes et aux applications plus lourdes par rapport au BS350.
4. La ferme BS400 peut-elle être utilisée pour les systèmes de toiture extérieure ?
Oui. Le BS400 peut être utilisé comme composant des structures extérieures en fermes de toit. Cependant, la conception finale doit tenir compte de la charge de vent, du matériau du toit, de la portée et des conditions de support.
5. Les longueurs des fermes BS400 peuvent-elles être personnalisées ?
Oui. Des longueurs standard sont disponibles et des longueurs personnalisées ou des sections de connexion spéciales peuvent être fabriquées selon les exigences du projet.
Avis de conception
Les dessins présentés dans cette archive représentent la capacité de conception de fermes en aluminium boulonnées BS400 standard de Dragon Stage.
Les applications structurelles réelles doivent être évaluées en fonction des exigences du projet, des conditions de charge, de l"environnement d"installation et des exigences de sécurité applicables.
Le système BS400 offre une solution flexible pour les structures d"éclairage professionnelles, les cadres d"exposition et les structures temporaires extérieures.
