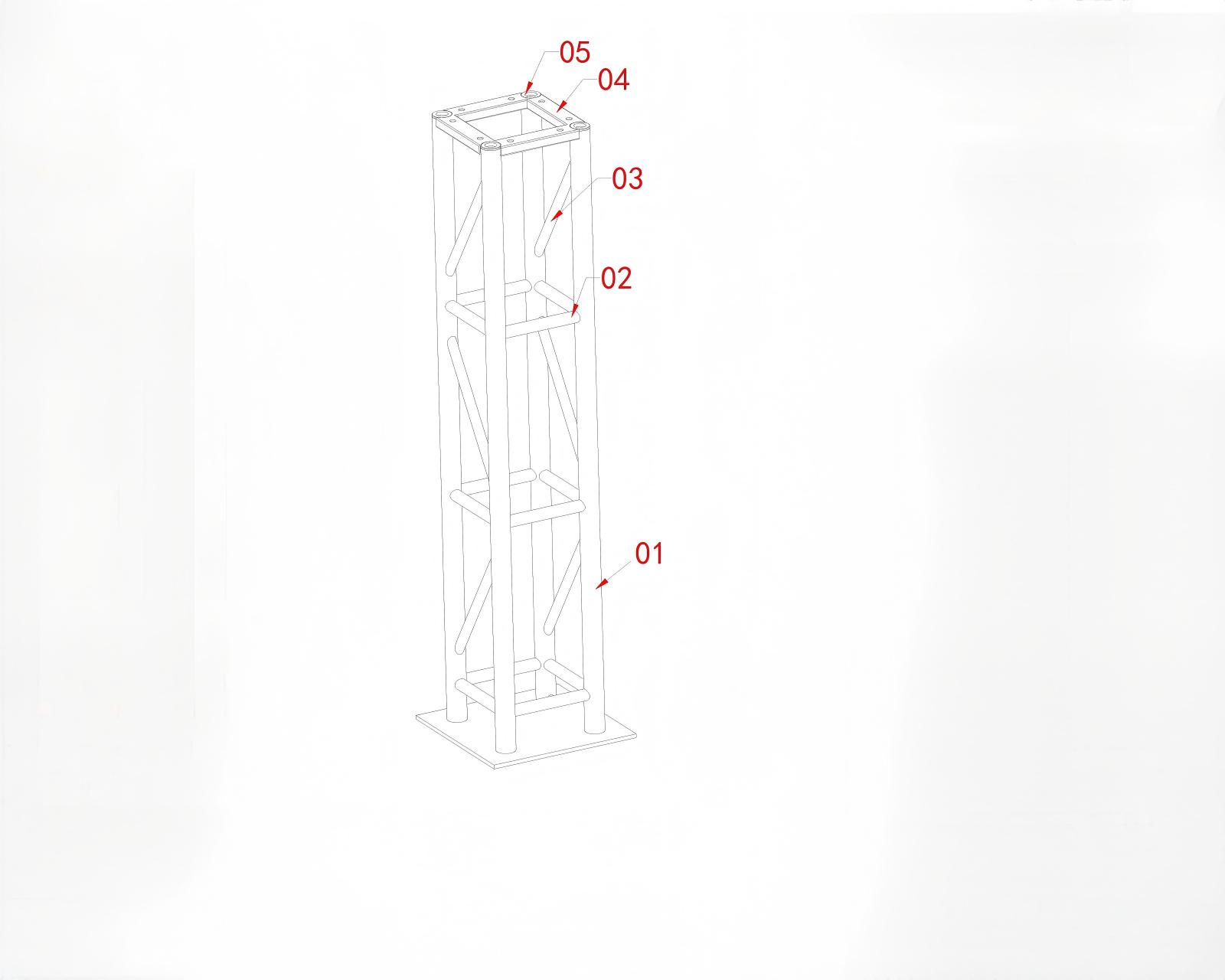

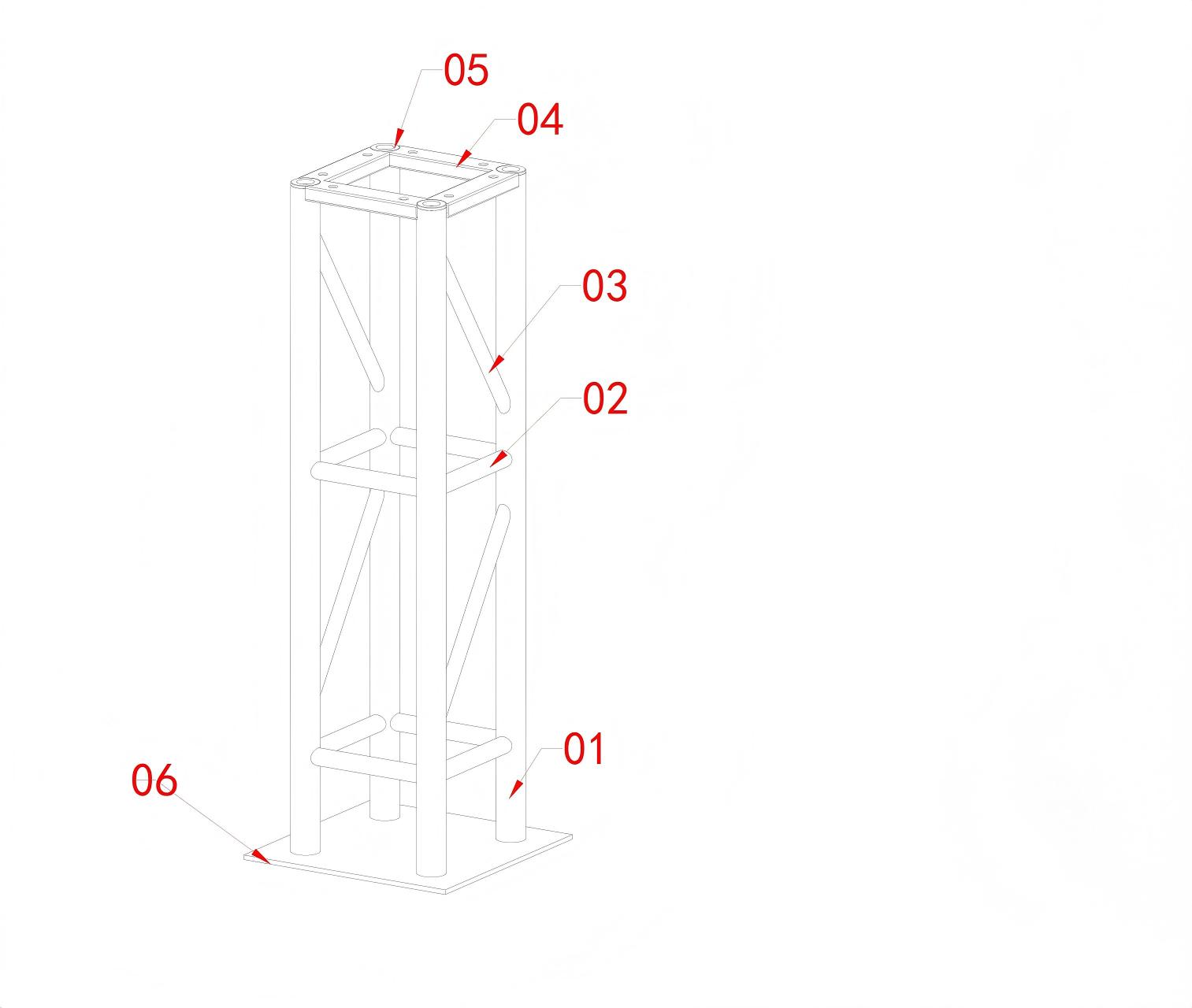

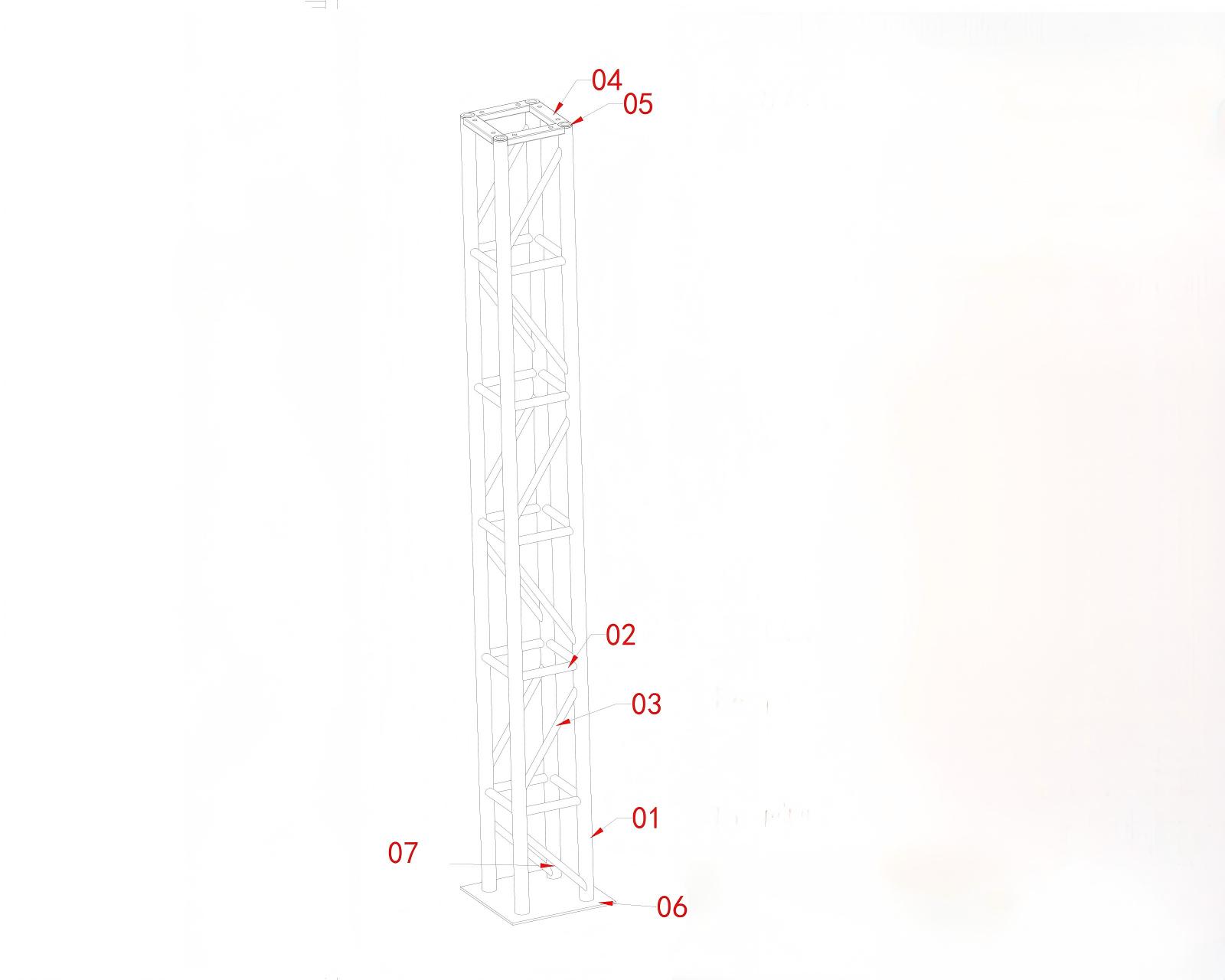

Les dessins ci-dessus représentent différentes configurations de hauteur de la conception de tour en treillis en aluminium à boulons en tube rond BS300 utilisée pour le support d"éclairage, les structures décoratives et les applications d"exposition.
L"index des dessins est utilisé comme référence pour localiser les dessins CAO et les enregistrements de production associés.
Informations sur le dessin
Article
Détails
Index des dessins
3281
Série de dessins
Tour en treillis à tube rond BS300 à connexion par boulon
Type de structure
Tour en treillis en aluminium à hauteur personnalisée
Application
Tour d"éclairage/tour décorative/structure d"exposition
Coupe transversale
Largeur 300 mm × Hauteur 300 mm
Tube principal
Tube rond en aluminium de 50 mm
Hauteurs disponibles
1.599m / 1.777m / 2.877m
Dimension de base
Plaque de base de 400 mm × 400 mm
Environnement
Applications intérieures et extérieures
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulon
Type de dessin
Dessin CAO 2D
Objectif de conception
Composante Éclairage et Structure Décorative
Conception de tour en treillis à boulons en tube rond 3281-BS300 pour les structures d"éclairage et d"événements
Introduction
Cette archive de dessins présente le composant de tour en treillis en aluminium à boulons en tube rond 3281-BS300 développé pour le support d'éclairage, les structures décoratives et les applications d'exposition.
Le dessin est indexé sous la référence 3281, et les fichiers de dessins associés comprennent différentes configurations en hauteur fabriquées selon le même concept structurel.
La série BS300 est conçue comme une structure de tour en treillis verticale plutôt qu"une ferme d"éclairage horizontale conventionnelle. Il combine un cadre en tube rond en aluminium, un système de connexion par boulons et une structure de support de base pour créer une solution flexible pour les applications événementielles intérieures et extérieures.
En proposant différentes hauteurs, dont 1 599 m, 1 777 m et 2 877 m , la même conception de tour en treillis peut être adaptée à différentes exigences d'éclairage, de décoration et d'affichage.
Aperçu de la conception
Le 3281-BS300 adopte une structure modulaire en tube rond connecté par boulons.
Par rapport aux structures soudées fixes, les composants des tours en treillis boulonnés offrent des avantages dans les domaines suivants :
Efficacité des transports ;
Commodité de stockage ;
Assemblage flexible ;
Configuration de hauteur personnalisée.
La conception en tube rond offre une apparence épurée, ce qui la rend adaptée aux structures événementielles visibles où la fonction structurelle et la présentation visuelle sont importantes.
La méthode de connexion est un facteur important lors de la sélection des composants de structure temporaire. Différents systèmes de connexion, tels que la connexion par emboîtement, la connexion par boulons et la connexion par plaque, sont sélectionnés en fonction des exigences de l"application.
Pour plus d"informations sur les méthodes de connexion des fermes, consultez :
Pour les structures de tours en treillis verticales, les composants individuels ne constituent qu"une partie du système complet.
La configuration finale dépend :
Hauteur hors tout de la tour ;
Poids de l"équipement ;
Environnement d"installation ;
Conditions de vent ;
Méthode de fixation de la base ;
Mesures de stabilité requises.
Les applications extérieures nécessitent une considération supplémentaire car les conditions environnementales, en particulier les charges de vent, peuvent affecter la conception structurelle finale.
Le choix des matériaux affecte également les performances structurelles. L"alliage d"aluminium est largement utilisé dans les structures événementielles temporaires en raison de ses caractéristiques de légèreté, de sa résistance à la corrosion et de sa qualité d"apparence.
Pour les futures demandes d"achat, cette archive de dessins peut être connectée à :
Tour de botte de boulon de tube rond BS300
Configurations de produits possibles :
BS300 × 1.599m
BS300 × 1.777m
BS300 × 2,877m
Les archives de dessins démontrent la capacité de conception personnalisée de Dragon Stage, tandis que les pages produits fournissent des informations et des spécifications d"achat.
FAQ
1. À quoi sert principalement la tour en treillis à tube rond BS300 ?
Le BS300 est principalement conçu pour le support d"éclairage, les structures décoratives, les présentoirs d"exposition et les applications événementielles personnalisées.
2. Les tours en treillis BS300 peuvent-elles être personnalisées en hauteur ?
Oui. La hauteur de la tour peut être personnalisée en fonction des exigences du projet, des besoins d"installation des équipements et des conditions structurelles.
3. Pourquoi différentes hauteurs sont-elles incluses dans une même archive de dessins ?
Parce que ces dessins appartiennent à la même série structurelle et utilisent le même concept de conception à tubes ronds connectés par boulons. Différentes hauteurs sont développées en fonction des différentes exigences d"application.
4. Les tours en treillis BS300 peuvent-elles être utilisées à l’extérieur ?
Oui. Le BS300 peut être utilisé pour des applications extérieures, mais la configuration finale doit tenir compte des conditions environnementales, notamment du vent et de la stabilité de l"installation.
5. Dragon Stage peut-il fournir des solutions complètes de mât d"éclairage ?
Oui. Dragon Stage peut fournir des solutions personnalisées comprenant la conception structurelle, la sélection des composants et l"assistance à la fabrication.
Avis de conception
Les dessins présentés dans cette archive sont fournis à titre de référence pour démontrer la capacité de conception personnalisée de Dragon Stage.
La conception structurelle finale doit être confirmée en fonction des exigences réelles du projet, des conditions de charge, de l"environnement d"installation et des exigences de sécurité applicables.
