Ferme en aluminium reliée par boulon à tube rond BS400 × 600
Référence du fichier de dessin
Index des dessins
Index des dessins
Configuration
Longueur

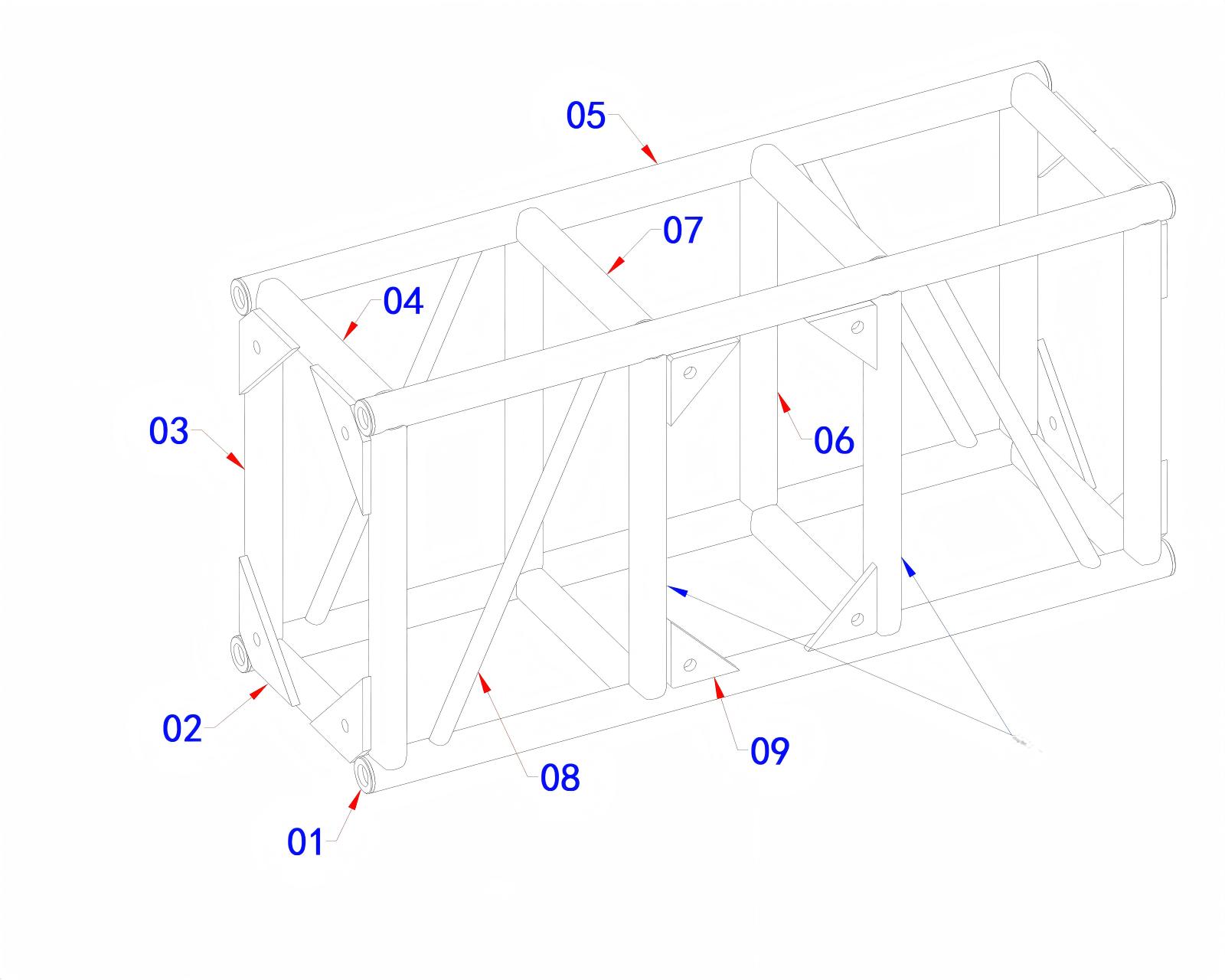

4002
Ferme boulonnée BS400×600
1,2 m

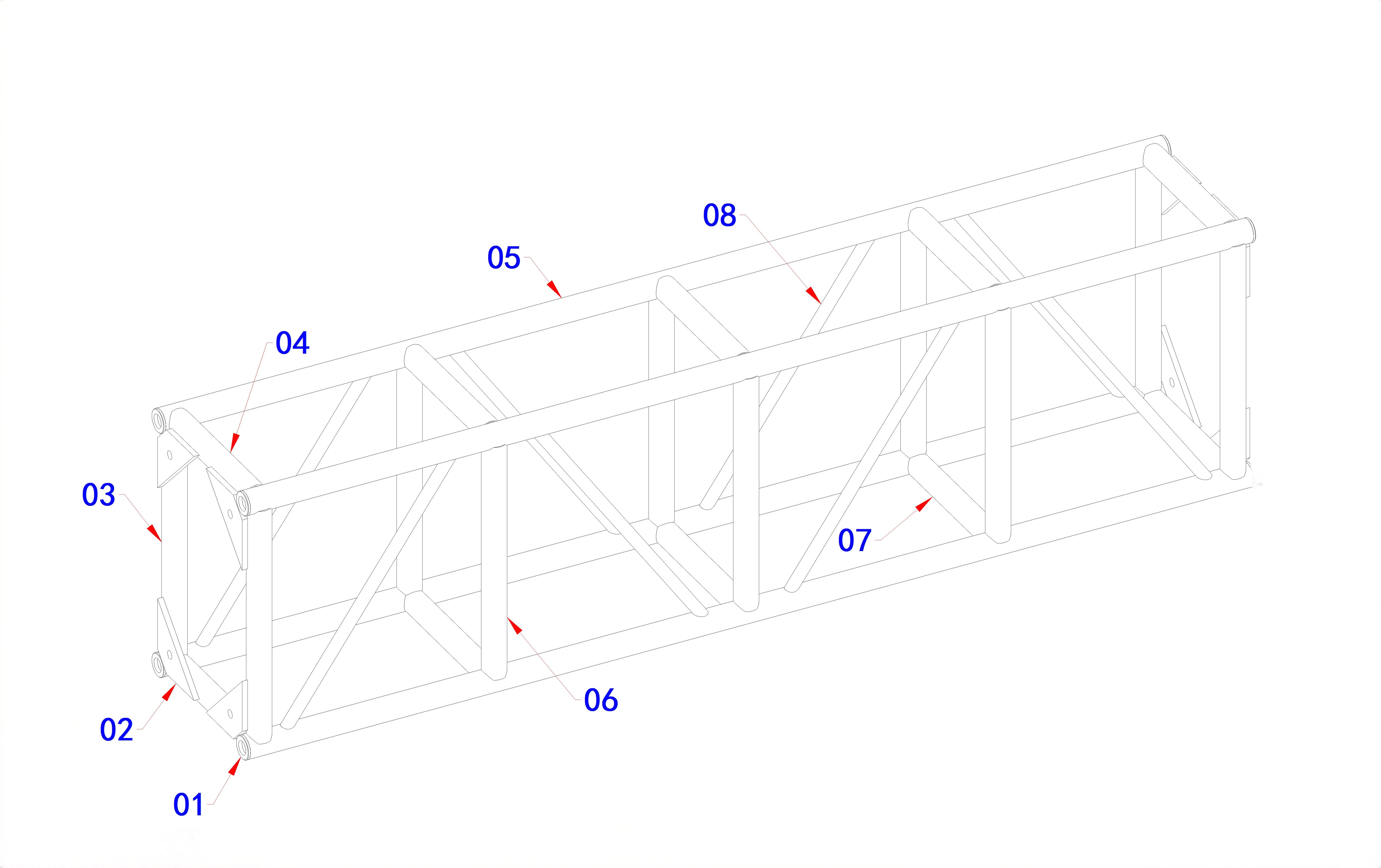

4002
Ferme boulonnée BS400×600
2,2 m

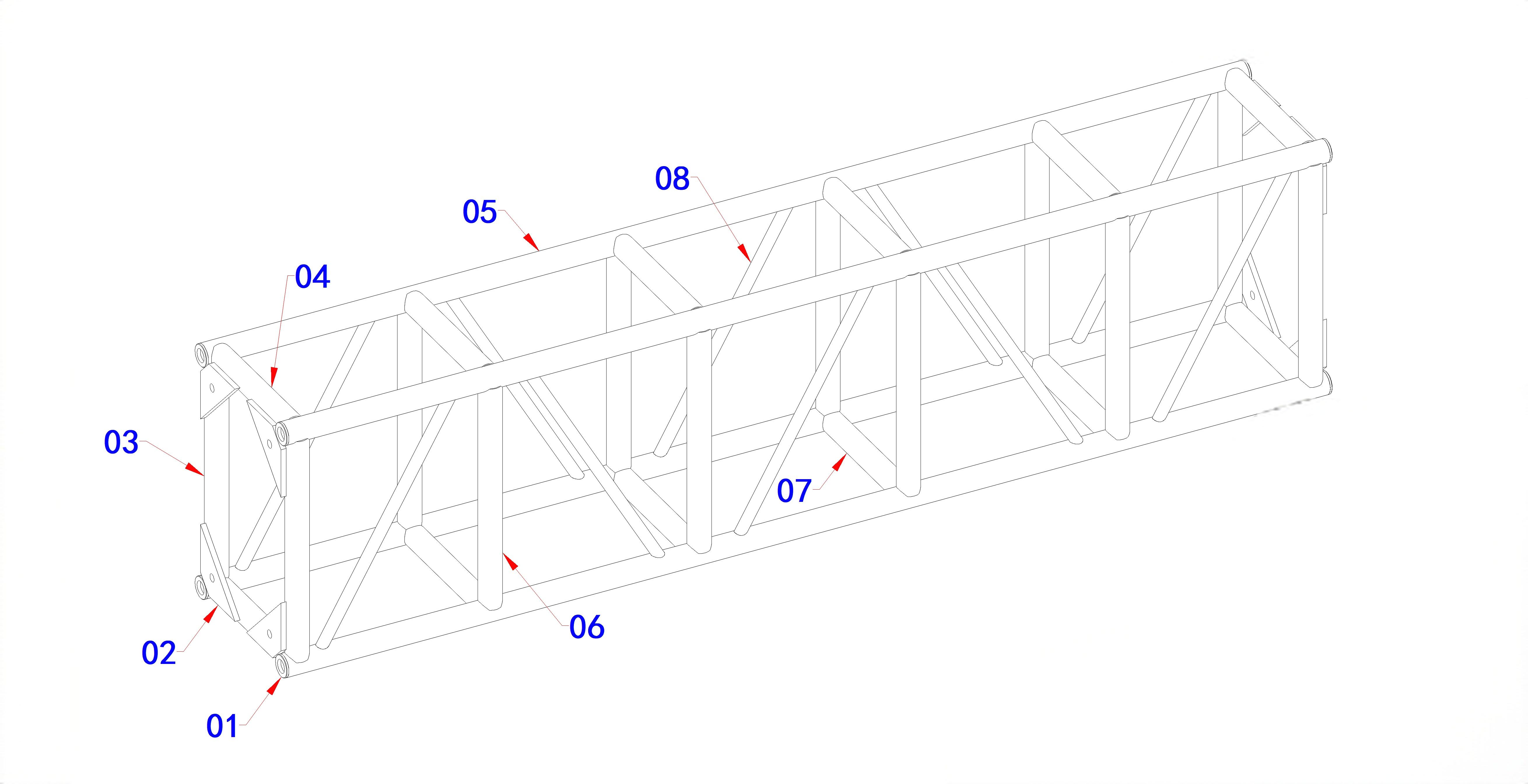

4002
Ferme boulonnée BS400×600
2,4 m

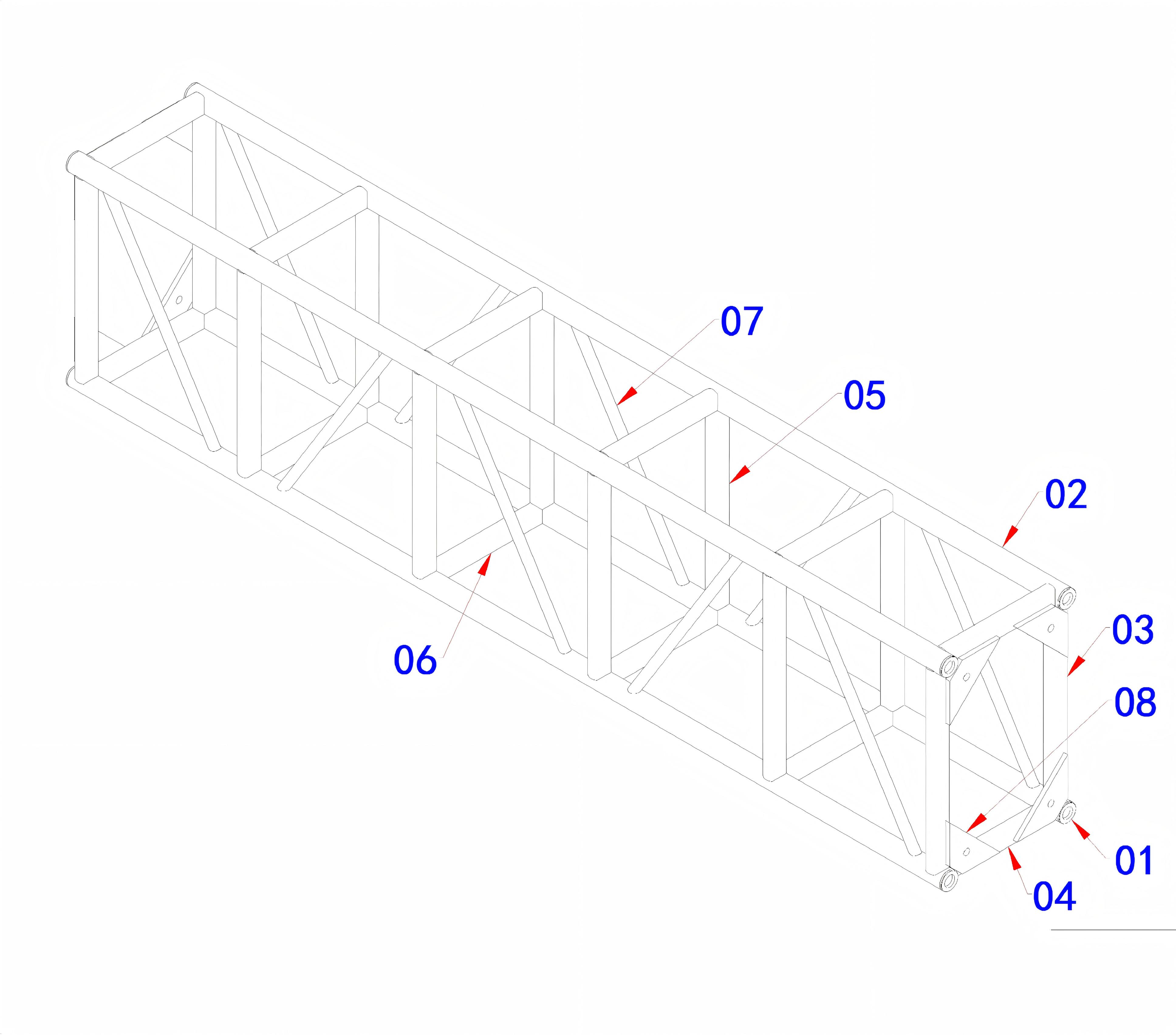

3692
Ferme boulonnée BS400×600
2,6 m
Informations sur le dessin
Article
Détails
Série de dessins
Treillis en aluminium boulonné à plaque d"extrémité de tube rond BS400 × 600
Type de structure
Ferme d"éclairage standard / Ferme de structure mécanique
Application
Ferme d"éclairage intérieur et extérieur, structures de scène, structures de support mécanique
Coupe transversale
Largeur 400 mm × Hauteur 600 mm
Tube principal
Tube rond en aluminium de 50 mm
Options de longueur
1,2 m/2,2 m/2,4 m/2,6 m (longueur personnalisée disponible)
Environnement
Applications d"éclairage de scène intérieure et extérieure
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulons avec plaques d"extrémité
Type de dessin
Dessin CAO 2D
Objectif de conception
Structures d"éclairage intérieures et extérieures, charpentes mécaniques et composants structurels modulaires en aluminium
Produits connexes
Systèmes de fermes d"éclairage standard, structures de fermes de toit extérieures
Présentation de la ferme connectée par boulons BS400 × 600
Le système de fermes boulonnées en aluminium BS400 × 600 est une structure de ferme rectangulaire de plus grande taille conçue pour les applications nécessitant une capacité structurelle plus élevée et des possibilités d'installation plus larges par rapport aux fermes standard de 400 × 400 mm.
Le système utilise des membrures principales en tube rond en aluminium de 50 mm avec des connexions par boulons de plaque d'extrémité , offrant une solution amovible et modulaire pour :
Structures d"éclairage professionnelles ;
Cadres de scènes extérieures ;
Systèmes de support mécanique ;
Structures en aluminium sur mesure.
Avec un profil de 400 mm de largeur et de 600 mm de hauteur , cette ferme offre une rigidité verticale et une capacité de charge améliorées tout en conservant les avantages de la construction en aluminium.
Principales caractéristiques
Profil structurel plus grand
Par rapport à la ferme BS400×400, la hauteur de 600 mm offre :
Résistance à la flexion plus élevée ;
Meilleure rigidité structurelle ;
Une plus grande capacité portante ;
Convient aux portées plus longues et aux installations d"éclairage plus grandes.
Conception de connexion par boulon
Le système de connexion par boulon de plaque d"extrémité fournit :
Montage et démontage rapides ;
Transport pratique ;
Composants structurels réutilisables ;
Extension flexible du système.
Construction en aluminium
Utilisant un matériau en alliage d’aluminium, la ferme BS400×600 offre :
Transport léger ;
Résistance à la corrosion ;
Bon rapport résistance/poids ;
Convient aux installations temporaires et permanentes.
Composants structurels
Composant
Description
Accords principaux
Tubes ronds en aluminium de 50 mm formant la structure porteuse principale
Membres verticaux
Conserver le profil de ferme rectangulaire de 600 mm de haut
Contreventement diagonal
Améliorer la stabilité globale et la répartition de la charge
Plaques d"extrémité
Fournir des joints modulaires connectés par boulons
Système de connexion par boulon
Permet une installation et un démontage rapides
Spécifications de longueur disponibles
Modèle
Coupe transversale
Longueur
Tube principal
Connexion
BS4060-1.2
400 mm × 600 mm
1,2 m
Tube rond en aluminium de 50 mm
Connexion par boulon
BS4060-2.2
400 mm × 600 mm
2,2 m
Tube rond en aluminium de 50 mm
Connexion par boulon
BS4060-2.4
400 mm × 600 mm
2,4 m
Tube rond en aluminium de 50 mm
Connexion par boulon
BS4060-2.6
400 mm × 600 mm
2,6 m
Tube rond en aluminium de 50 mm
Connexion par boulon
Des longueurs personnalisées sont disponibles selon les exigences du projet.
La ferme en aluminium BS400×600 est principalement utilisée pour les structures d"éclairage de scène, les cadres d"événements extérieurs, les supports mécaniques et les structures en aluminium personnalisées nécessitant une rigidité plus élevée.
2. Quelle est la taille de la ferme BS400×600 ?
La taille de profil standard est de 400 mm de largeur × 600 mm de hauteur , utilisant des cordes principales en tube rond en aluminium de 50 mm..
3. Quelles longueurs sont disponibles pour les fermes BS400×600 ?
Les longueurs standards actuelles incluent :
1,2 m ;
2,2 m ;
2,4 m ;
2,6 m.
Des longueurs personnalisées sont disponibles.
4. Quel système de connexion le BS400×600 utilise-t-il ?
BS400×600 utilise un système de connexion par boulons de plaque d"extrémité, permettant un montage et un démontage rapides.
5. La ferme BS400×600 peut-elle être utilisée à l’extérieur ?
Oui, le BS400×600 peut être utilisé pour les scènes extérieures et les structures d’éclairage. Cependant, les applications extérieures nécessitent de prendre en compte la charge de vent, la conception structurelle et les conditions d"installation.
Avis de conception
Les dessins montrent les configurations standard de fermes en aluminium reliées par boulons BS400 × 600.
Les spécifications structurelles finales doivent être confirmées en fonction des exigences du projet, des charges d"équipement et des conditions d"installation.
