Conception de fermes en aluminium à tube rond incurvé 2021/3404-BS300, connectées par boulons, pour l"éclairage et les structures décoratives
Référence du fichier de dessin
Index des dessins
2021 / 3404
Fichiers de dessin associés

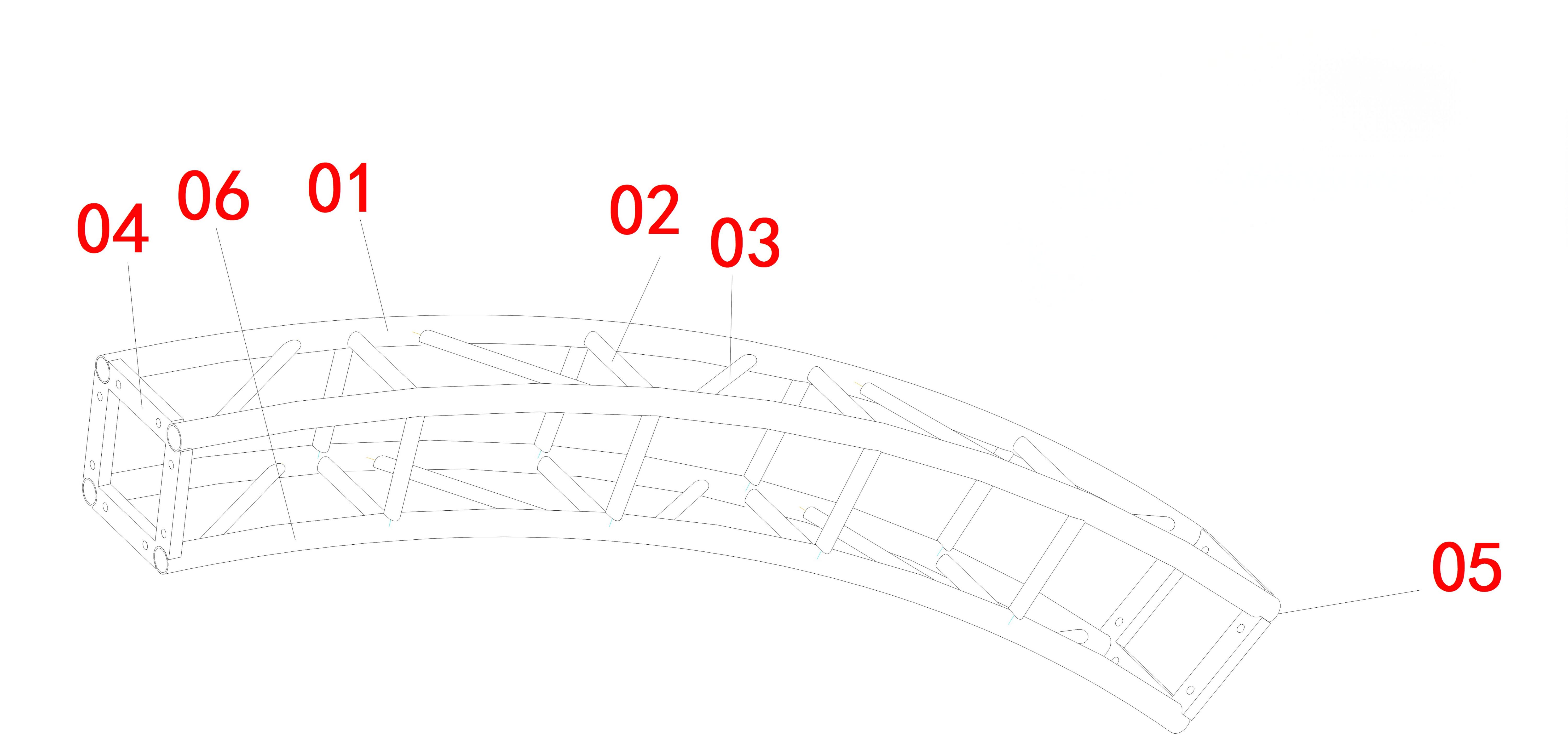

Le dessin ci-dessus représente une configuration incurvée de la conception de ferme en aluminium à boulons en tube rond BS300 utilisée pour les structures d"éclairage, les installations décoratives et les applications événementielles personnalisées.
L"index des dessins est utilisé comme référence pour localiser les dessins CAO et les enregistrements de production associés.
Informations sur le dessin
Article
Détails
Index des dessins
2021 / 3404
Série de dessins
Ferme boulonnée à tube rond incurvé BS300
Type de structure
Composant de ferme en aluminium incurvé personnalisé
Application
Structure d"éclairage intérieure et extérieure / Structure décorative
Coupe transversale
Largeur 300 mm × Hauteur 300 mm
Tube principal
Tube rond en aluminium de 50 mm
Rayon de courbure
R3,6 millions
Environnement
Applications intérieures et extérieures
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulon
Type de dessin
Dessin CAO 2D
Objectif de conception
Composant d"éclairage incurvé et de structure décorative
2021/3404-BS300 Conception de fermes à boulons incurvés pour les structures d"éclairage et d"événements
Introduction
Cette archive de dessins présente le composant de ferme en aluminium à tube rond incurvé 2021/3404-BS300, connecté par boulons, développé pour les structures d'éclairage, les cadres décoratifs et les installations événementielles personnalisées.
Le dessin est indexé sous la référence 2021/3404 , et le fichier de dessin associé représente une configuration incurvée personnalisée basée sur la conception de fermes reliées par boulons en tube rond BS300.
Contrairement aux sections de fermes droites, les composants de fermes courbes sont principalement utilisés lorsque le projet nécessite un aspect visuel spécial, une disposition circulaire ou un agencement d"éclairage incurvé.
La ferme incurvée BS300 combine une section structurelle de 300 mm × 300 mm, une conception en tube rond en aluminium de 50 mm et un système de connexion par boulons pour fournir une solution flexible pour les structures événementielles intérieures et extérieures.
Aperçu de la conception
Le 2021/3404-BS300 adopte une structure de tube rond modulaire incurvée reliée par boulon.
Par rapport aux structures courbes soudées, les composants de fermes courbes boulonnés offrent des avantages dans les domaines suivants :
Efficacité des transports ;
Commodité de stockage ;
Installation flexible ;
Dispositions structurelles personnalisées.
La conception incurvée permet à la ferme d"être intégrée dans des structures nécessitant :
Dispositions d"éclairage en forme d"arc ;
Cadres courbes décoratifs;
Structures événementielles circulaires ou semi-circulaires ;
Installations de divertissement personnalisées.
La méthode de connexion est un facteur important lors de la sélection des composants de structure temporaire. Différents systèmes de connexion, tels que la connexion par emboîtement, la connexion par boulons et la connexion par plaque, sont sélectionnés en fonction des exigences de l"application.
Pour plus d"informations sur les méthodes de connexion des fermes, consultez :
Les archives de conception de fermes incurvées 2021/3404-BS300 incluent la configuration suivante :
Ferme à boulons incurvés BS300 R3.6m
Référence du dessin :
Rayon:
R3,6 millions
Application:
Convient aux structures d"éclairage incurvées, aux cadres décoratifs d"événements, aux structures d"éclairage de bar et aux installations visuelles personnalisées.
Application dans les structures d’éclairage et d’événements incurvées
Le composant de ferme incurvée BS300 est normalement intégré dans des structures événementielles complètes plutôt que utilisé indépendamment.
Les applications typiques incluent :
Structures d"éclairage à barres courbes ;
Cadres de décoration de clubs intérieurs ;
Systèmes d"éclairage de scène incurvés ;
Structures d"affichage d"exposition ;
Installations événementielles décoratives;
Structures en treillis d"aluminium sur mesure.
La configuration finale peut inclure des composants supplémentaires tels que :
Pour les structures en treillis courbes, la section courbe individuelle ne constitue qu"une partie du système structurel complet.
La configuration finale dépend :
Rayon de courbure ;
Disposition globale de la structure ;
Chargement de l"équipement ;
Méthode d"installation ;
Conditions de soutien ;
Environnement intérieur ou extérieur.
Les structures courbes nécessitent généralement une conception personnalisée car le rayon, les points de connexion et les méthodes de support affectent directement l"installation finale.
Le choix des matériaux affecte également les performances structurelles. L"alliage d"aluminium est largement utilisé dans les structures événementielles en raison de ses caractéristiques de légèreté, de sa résistance à la corrosion et de sa qualité d"apparence.
Pour les futures demandes d"achat, cette archive de dessins peut être connectée à :
Botte de boulon de tube rond incurvé BS300
Configuration produit possible :
Ferme incurvée BS300 R3.6m
Les archives de dessins démontrent la capacité de conception personnalisée de Dragon Stage, tandis que les pages produits fournissent des informations et des spécifications d"achat.
FAQ
1. À quoi sert principalement la ferme à boulons courbés BS300 ?
La ferme à boulons courbés BS300 est principalement conçue pour les structures d"éclairage courbes, les cadres décoratifs et les installations événementielles personnalisées.
2. La ferme BS300 peut-elle être fabriquée avec différentes tailles de rayon ?
Oui. Le rayon de courbure peut être personnalisé en fonction des exigences du projet, de la disposition structurelle et des conditions d"installation.
3. Quelle est la différence entre les fermes courbes et les fermes droites ?
Les sections de fermes droites sont principalement utilisées pour les structures linéaires, tandis que les sections de fermes courbes sont utilisées lorsque les projets nécessitent des dispositions en forme d"arc ou des conceptions visuelles spéciales.
4. Cette ferme incurvée peut-elle être utilisée à l’extérieur ?
Oui. Il peut être utilisé pour des applications extérieures, mais la structure finale doit tenir compte des conditions environnementales, notamment des charges de vent et des méthodes de support.
5. Dragon Stage peut-il fournir des solutions complètes de structure d"éclairage incurvée ?
Oui. Dragon Stage peut fournir des solutions personnalisées, notamment la conception de fermes courbes, la configuration structurelle et l"assistance à la fabrication.
Avis de conception
Les dessins présentés dans cette archive sont fournis à titre de référence pour démontrer la capacité de conception personnalisée de Dragon Stage.
La conception structurelle finale doit être confirmée en fonction des exigences réelles du projet, des conditions de charge, de l"environnement d"installation et des exigences de sécurité applicables.
