Ferme en aluminium boulonnée à tube rond standard BS400 avec plaques de connexion
Référence du fichier de dessin
Index des dessins
Index des dessins
Configuration
Longueur

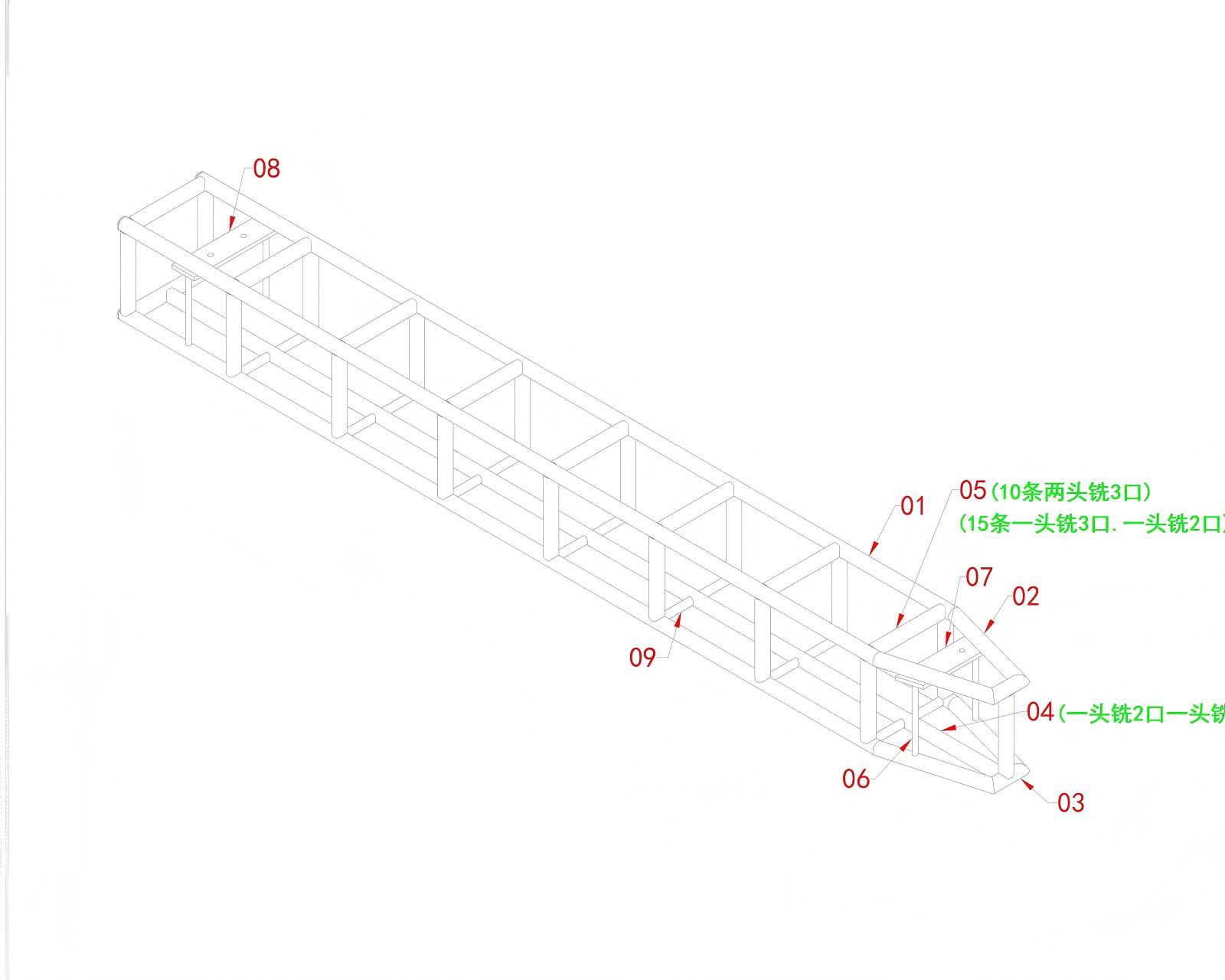

3462
Ferme d"éclairage à boulons carrés BS400 avec plaques de connexion
3,86 m

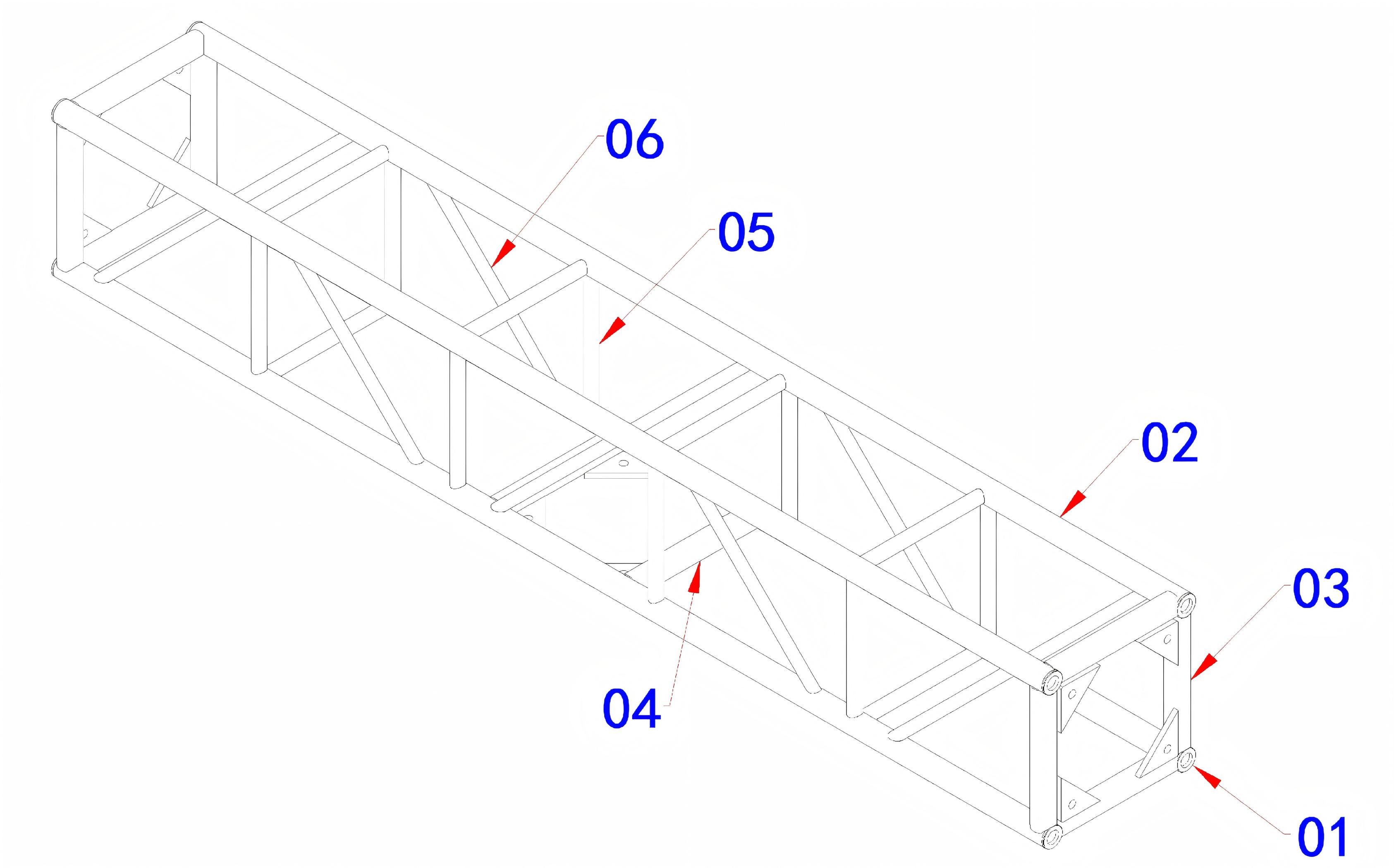

3692
Section de ferme boulonnée standard BS400
2,6 m

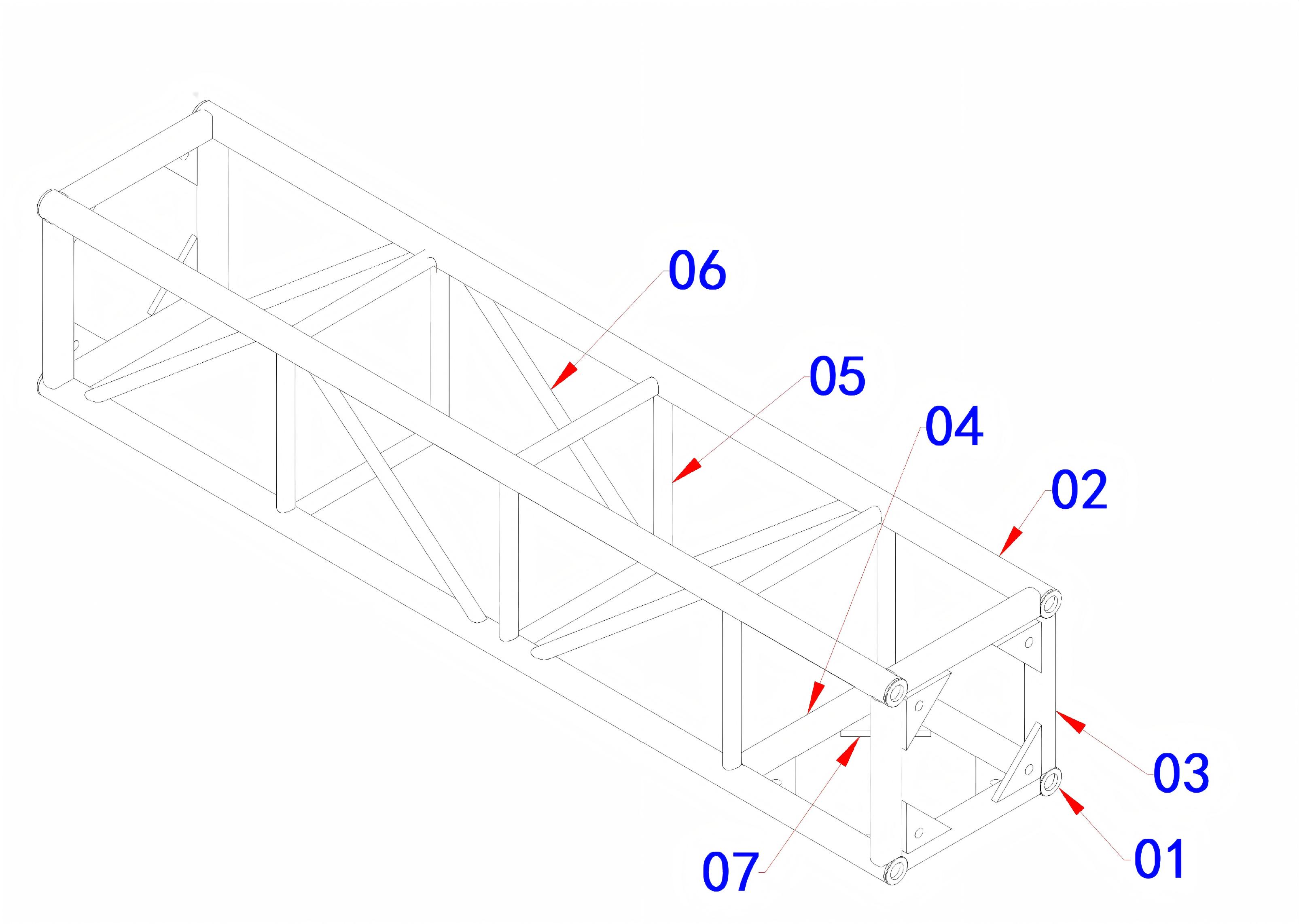

3718
Section de ferme boulonnée standard BS400
1,93m
4004
Section de ferme boulonnée à tube rond standard BS400
1,1 m

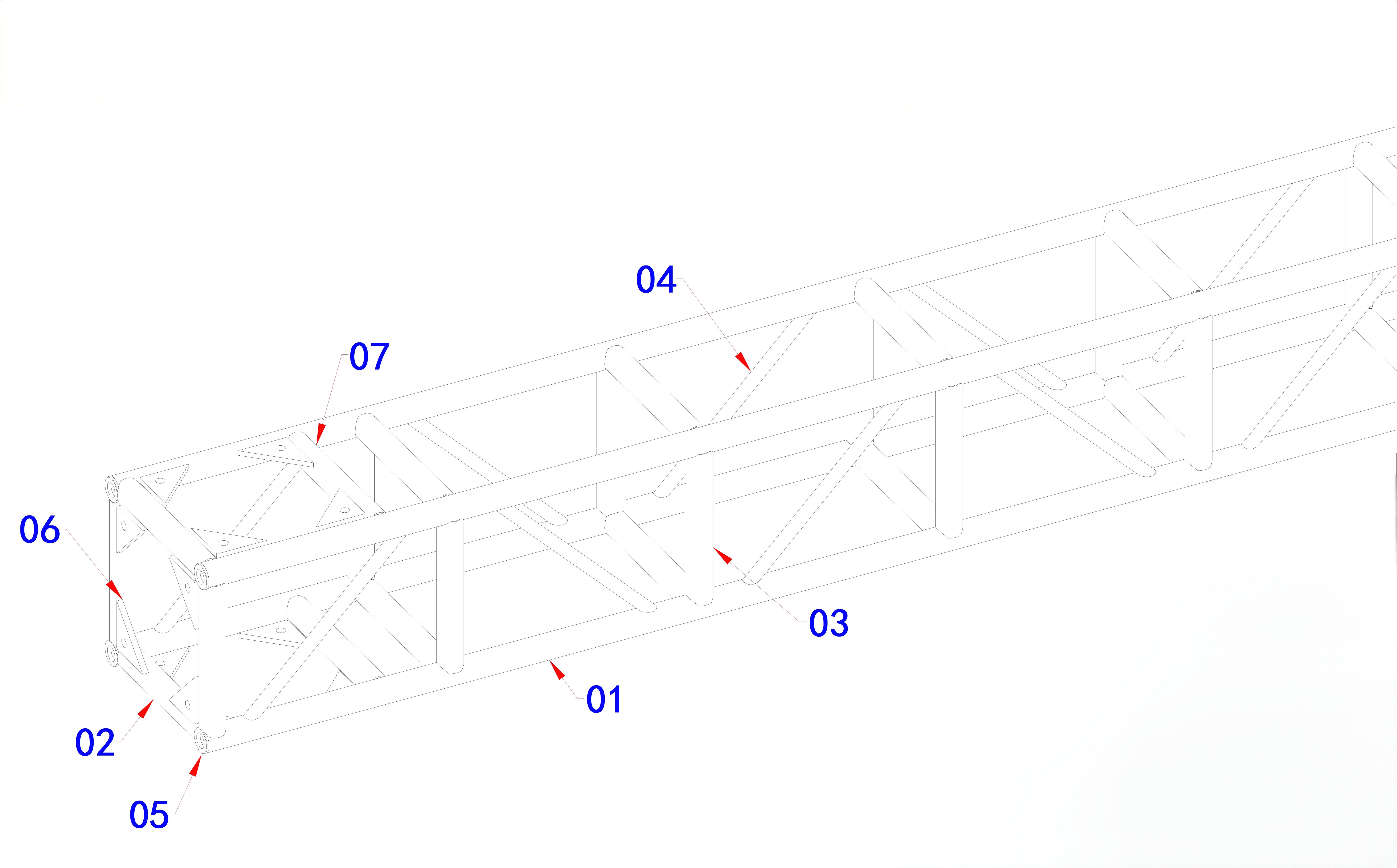

4200
Ferme boulonnée BS400 avec structure de plaque supplémentaire
3,1 m
Informations sur le dessin
Article
Détails
Série de dessins
Ferme en aluminium boulonnée à tube rond BS400 avec plaques de connexion
Type de structure
Composant structurel de ferme en aluminium carrée
Application
Structure mécanique de botte d"éclairage d"intérieur/barre/cadre de botte adapté aux besoins du client
Coupe transversale
Largeur 400 mm × Hauteur 400 mm
Tube principal
Tube rond en aluminium de 50 mm
Plage de longueur
1,1 m - 3,86 m
Environnement
Application principalement intérieure (bars, lieux de divertissement, structures d"éclairage)
Matériel
Alliage d"aluminium
Système de connexion
Connexion par boulons avec plaques de connexion
Type de dessin
Dessin CAO 2D
Objectif de conception
Composants structurels pour systèmes d"éclairage de bar intérieur, structures en treillis mécaniques et cadres en aluminium sur mesure
Présentation de la ferme en aluminium reliée par boulon BS400
Le système de fermes boulonnées en aluminium BS400 avec plaques de connexion est conçu pour les structures de divertissement intérieures, en particulier les systèmes d'éclairage de bar, les structures de support mécanique et les cadres événementiels personnalisés..
Le système adopte un profil de ferme carrée de 400 mm × 400 mm avec des cordes principales en tube rond en aluminium de 50 mm . Des plaques de connexion supplémentaires en aluminium sont intégrées dans certaines configurations pour fournir des points de connexion flexibles pour les structures personnalisées.
La conception reliée par boulons permet aux sections de ferme d"être assemblées, démontées et réutilisées pour différentes applications.
Principales caractéristiques
Connexion modulaire par boulon
Le système BS400 utilise des connexions mécaniques par boulons au lieu de joints soudés permanents.
Avantages :
Installation et démontage faciles ;
Convient aux structures personnalisées ;
Transport et stockage pratiques ;
Réutilisable pour différents projets.
Conception de la plaque de connexion
Certaines configurations BS400 incluent des plaques d"aluminium supplémentaires.
Les plaques de connexion assurent :
Points de fixation supplémentaires ;
Connexions structurelles personnalisées ;
Adaptabilité améliorée pour les applications spéciales ;
Intégration plus facile avec des équipements mécaniques ou des accessoires d’éclairage.
Composants structurels
Composant
Description
Accords principaux
Tubes ronds en aluminium de 50 mm formant le cadre structurel principal
Membres verticaux
Supports verticaux maintenant la géométrie des fermes
Contreventement diagonal
Système de renfort triangulaire améliorant la stabilité
Plaques de connexion
Plaques d"aluminium pour des connexions structurelles personnalisées
Système de joint de boulon
Système de connexion mécanique détachable
Configuration de dessin disponible
Index des dessins
Longueur / Configuration
Taille des sections
Tube principal
Type de connexion
3462
Ferme d"éclairage carrée avec plaques de connexion
400 mm × 400 mm × 3860 mm
Tube rond en aluminium de 50 mm
Connexion par boulons + plaques
3692
Section de ferme standard BS400
400 mm × 400 mm × 2600 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
3718
Section de ferme standard BS400
400 mm × 400 mm × 1930 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
4004
Section de ferme standard BS400
400 mm × 400 mm × 1 100 mm
Tube rond en aluminium de 50 mm
Connexion par boulon
4200
Ferme BS400 avec structure de plaque supplémentaire
400 mm × 400 mm × 3100 mm
Tube rond en aluminium de 50 mm
Connexion par boulons + plaques
Application
Structures d"éclairage de bar d"intérieur
Le système BS400 convient pour :
Cadres d"éclairage de bar ;
Structures de décoration de lieux de divertissement ;
structures de support pour cabines de DJ ;
Installations d"éclairage sur mesure.
Sa conception modulaire permet aux concepteurs de créer différentes formes et agencements en fonction des exigences du lieu.
1. À quoi sert principalement la ferme en aluminium BS400 ?
La ferme en aluminium BS400 est principalement utilisée pour les structures d"éclairage intérieur, les cadres mécaniques de barres, les installations de divertissement et les structures en aluminium personnalisées.
2. Quelle est la taille de la ferme BS400 ?
La ferme BS400 a une section carrée de 400 mm × 400 mm et utilise des membrures principales en tube rond en aluminium de 50 mm..
3. La ferme BS400 prend-elle en charge les conceptions personnalisées ?
Oui. La structure reliée par boulons et les plaques de connexion en option rendent le BS400 adapté aux structures personnalisées selon différentes exigences d"installation.
4. Quel est l"avantage des fermes boulonnées par rapport aux fermes soudées ?
Les fermes boulonnées peuvent être démontées, transportées et réutilisées plus facilement, ce qui les rend adaptées aux structures temporaires et aux installations personnalisées.
5. La ferme BS400 peut-elle être utilisée à l’extérieur ?
Le BS400 peut être utilisé pour certaines applications extérieures, mais les structures extérieures nécessitent une prise en compte supplémentaire de la charge de vent, des conditions environnementales et de la conception structurelle globale.
Avis de conception
Les dessins présentés représentent des conceptions de fermes en aluminium boulonnées standard BS400.
Les applications réelles doivent être évaluées en fonction des exigences du projet, des conditions de charge et de l"environnement d"installation.
Le système BS400 fournit une solution structurelle flexible pour les systèmes d"éclairage professionnels, les installations de bars et les cadres en treillis en aluminium personnalisés.
