Comprendre les différents systèmes de suspension utilisés pour la sonorisation principale, la sonorisation latérale et les tours de relais
Les enceintes Line Array font partie des composants suspendus les plus lourds que l’on puisse trouver sur une scène de concert moderne.
Contrairement aux luminaires ou aux panneaux LED, un line array fait plus que produire du son. Sa position affecte directement la couverture du public, la répartition de la pression acoustique et la cohérence de l"écoute dans toute la salle.
Pour cette raison, les ingénieurs ne se contentent pas de suspendre chaque line array à la structure la plus proche.
Au lieu de cela, chaque réseau est suspendu à un système structurel spécialement conçu pour son emplacement, ses exigences de charge et sa fonction acoustique.
Lors de la construction du festival de musique du Guangzhou Pearl Beer Festival 2026, trois méthodes de suspension de réseau de lignes différentes ont été observées :
Le système de sonorisation principal était suspendu à des poutres en porte-à-faux sous le tablier du toit.
Les systèmes de sonorisation latéraux étaient suspendus à des poutres en treillis montées sur des structures Ringlock indépendantes.

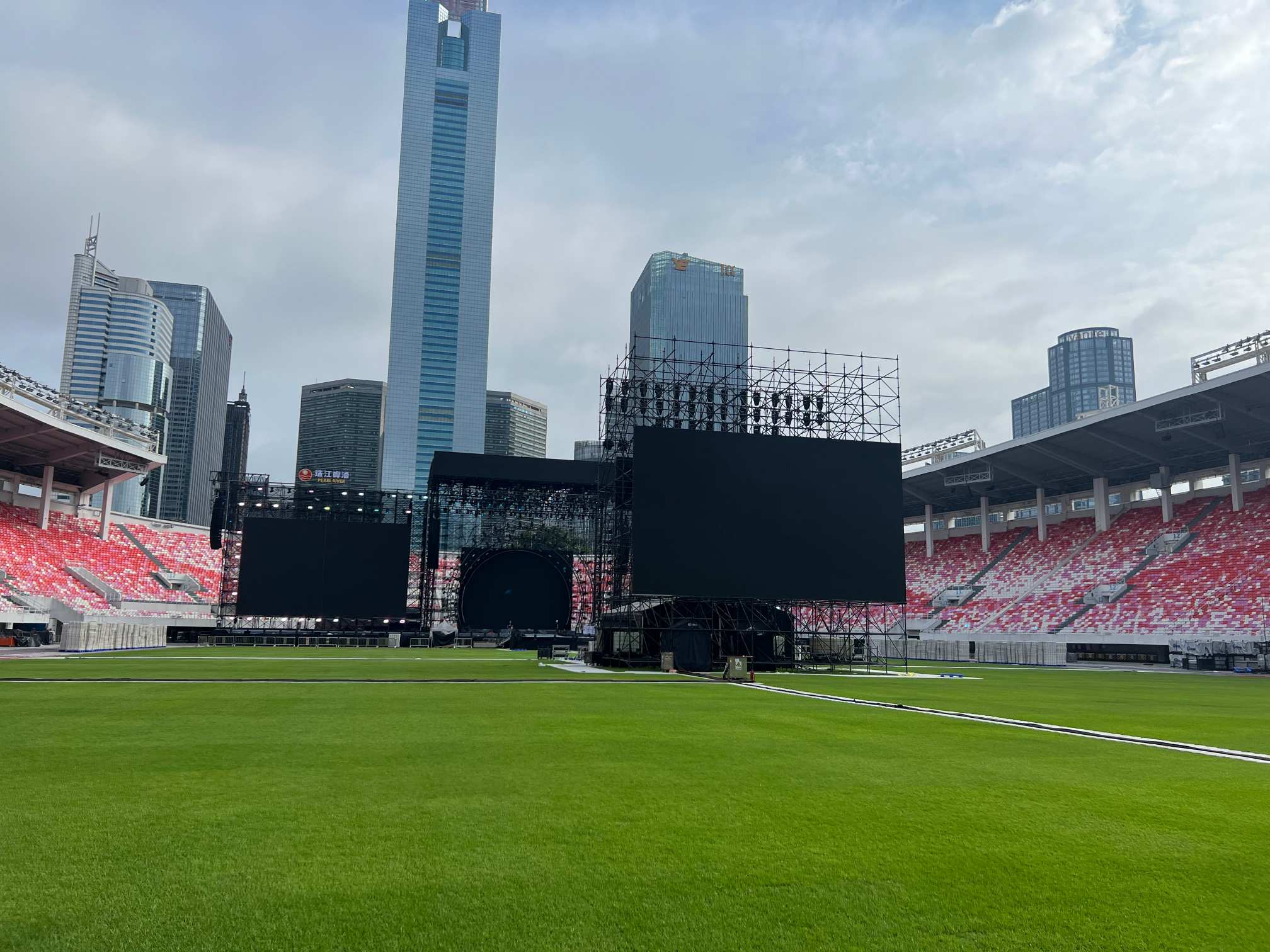

Des systèmes de haut-parleurs relais étaient suspendus à des tours relais d"environ 20 mètres de haut positionnées au milieu du stade.
Ces observations révèlent un principe d’ingénierie important :
Le point de suspension le plus sûr n’est pas toujours le plus haut : il s’agit de la structure spécialement conçue pour supporter la charge requise tout en offrant la bonne couverture acoustique.
La disposition globale du système audio est abordée dans Comment est distribué un système audio pour un concert dans un stade ?, tandis que cet article se concentre sur l"ingénierie structurelle derrière la suspension en toute sécurité de ces systèmes.
Observation technique
Trois systèmes de suspension indépendants ont été utilisés au cours de ce projet.
Emplacement du line array
Structure de support
Sonorisation principale
Poutre en porte-à-faux sous le tablier du toit
Sonorisation côté scène
Poutre en treillis fixée à la structure Ringlock
Relais PA
Tour relais indépendante
Bien que les trois systèmes prennent en charge les line arrays, chacun répond à des objectifs techniques et acoustiques différents.
Pourquoi les line arrays sont-ils suspendus au lieu d"être placés au sol ?
Les grands line arrays sont suspendus pour plusieurs raisons.
Suspendre les enceintes :
Améliore la couverture de l’audience.
Empêche le son d"être bloqué par les spectateurs.
Crée une meilleure dispersion verticale.
Réduit les reflets du sol de la scène.
Permet au son de se projeter sur de longues distances.
La hauteur de suspension est donc déterminée par les performances acoustiques ainsi que par la sécurité structurelle.

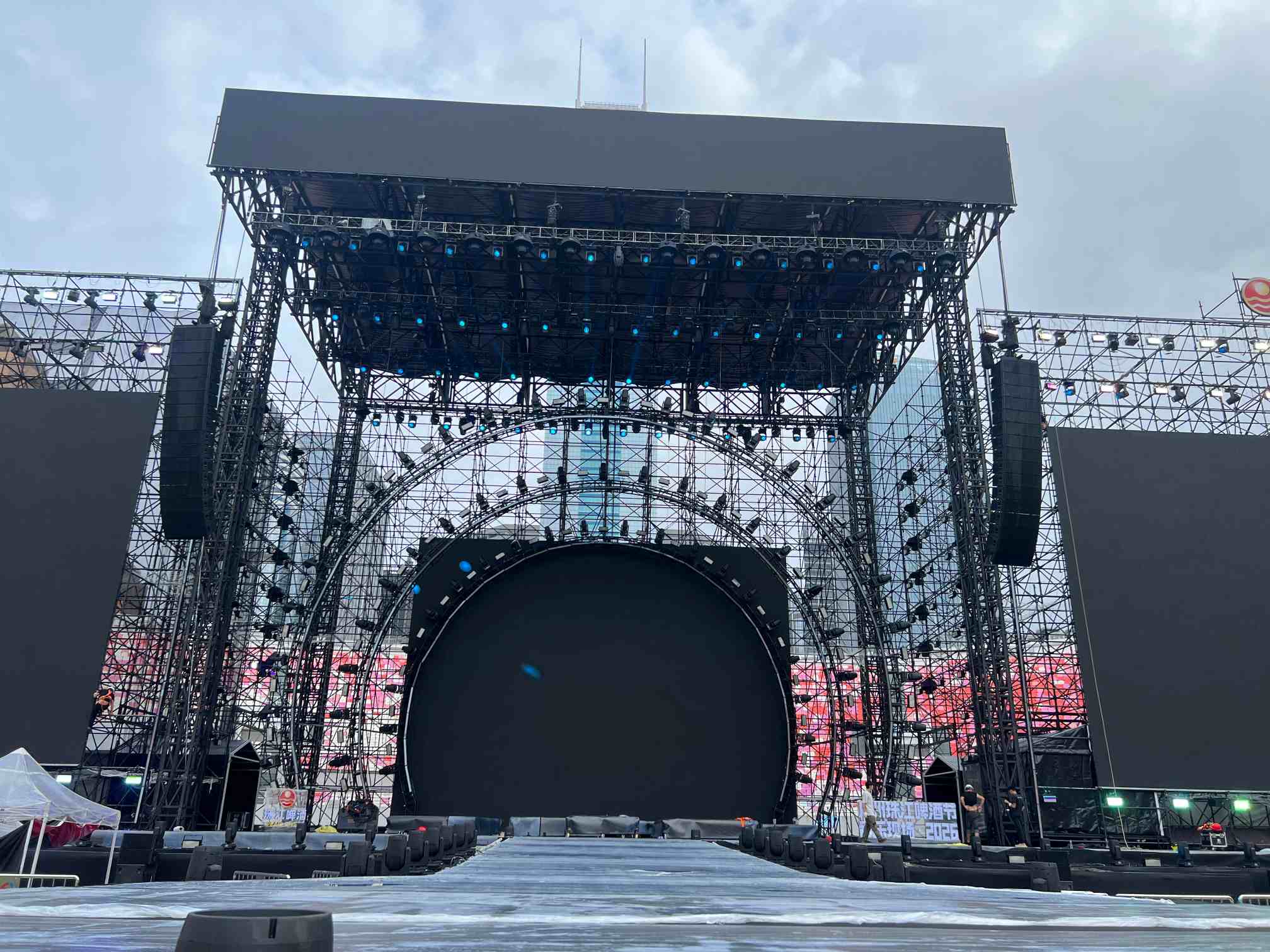

Les principaux réseaux de sonorisation sont suspendus au tablier du toit
Les line arrays primaires étaient positionnés à l’avant de la scène principale.
Au lieu d"être suspendus directement aux fermes de toit, ils étaient suspendus à des poutres en porte-à-faux s"étendant sous le tablier du toit.
Cette disposition offre plusieurs avantages techniques.
Meilleure couverture du public
Le positionnement des baies sur le bord avant de la scène réduit les obstructions dues à :
La structure du toit.
Matériel d"éclairage.
La toile de fond LED.
Cela permet au son de se projeter directement dans le public.
Soutien structurel indépendant
La poutre en porte-à-faux est spécialement conçue pour transférer la charge concentrée des haut-parleurs vers la structure principale du toit.
Cela crée un chemin de charge dédié plutôt que de répartir les charges des enceintes sur plusieurs éléments du toit.
Gréement et entretien plus faciles
Suspendre les enceintes à la zone du tablier offre également un accès pratique pour :

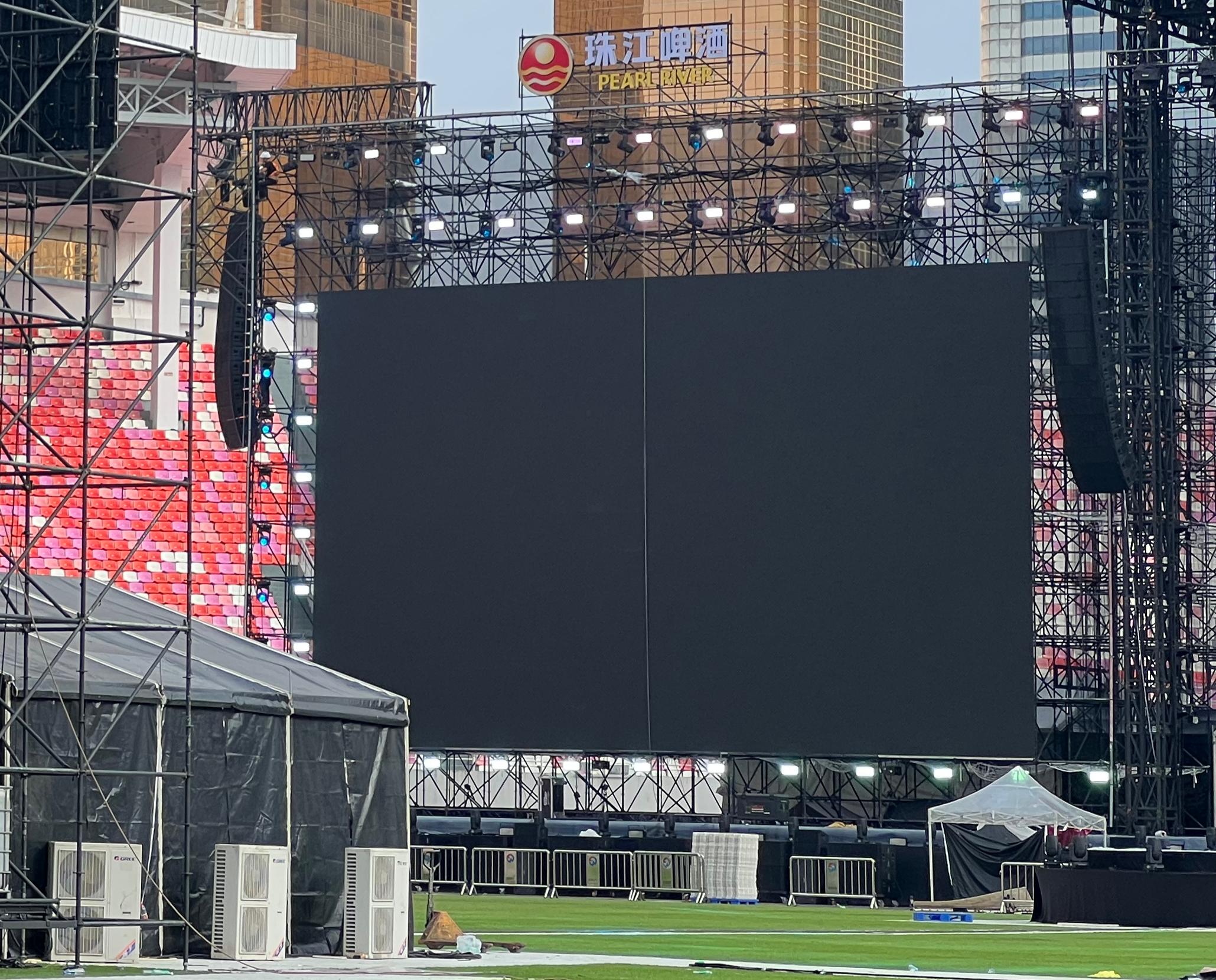

Les réseaux de lignes latérales sont suspendus aux structures Ringlock
Une autre méthode de suspension a été observée des deux côtés de la scène principale.
Chaque tour Ringlock latérale supportait une poutre en treillis dédiée installée au sommet de la structure.
Les line arrays étaient suspendus directement à ces poutres en treillis.
Le chemin de charge peut être résumé comme suit :
Line Array ↓ Matériel de gréement ↓ Poutre en treillis en aluminium ↓ Structure Ringlock ↓ Plaques de base et masse
Ce système sépare les rangées latérales du toit de la scène principale.
Pourquoi utiliser Ringlock au lieu d’étendre le toit principal ?
Il y a plusieurs raisons.
Système structurel indépendant
La tour Ringlock transporte ses propres charges.
Le toit principal n’a donc pas besoin de supporter un poids d’enceinte supplémentaire au-delà du système de sonorisation principal.
Positionnement flexible
Les tours Ringlock peuvent être positionnées en fonction des exigences acoustiques plutôt que de la géométrie du toit.
Cela offre une plus grande flexibilité lorsque différents lieux nécessitent une couverture différente des enceintes.
Installation simplifiée
Étant donné que la poutre en treillis est installée au sommet de la tour Ringlock avant que les enceintes ne soient soulevées, l"installation devient plus sûre et plus efficace.
2. Les chemins de chargement doivent être clairement définis
Chaque line array suspendu transfère son poids via un chemin structurel dédié.
Comprendre ce chemin de charge est essentiel pour une conception de structure temporaire sûre.
3. La conception acoustique et la conception structurelle doivent fonctionner ensemble
La meilleure position structurelle n’est pas nécessairement la meilleure position acoustique.
Une ingénierie de concert réussie équilibre simultanément les deux disciplines.
4. Les structures indépendantes améliorent la flexibilité
L"utilisation de tours Ringlock et de tours relais permet aux ingénieurs d"optimiser la couverture sonore sans surcharger le toit de la scène principale.
Cette approche modulaire simplifie également l"installation et s"adapte plus facilement aux différentes configurations de lieux.
Conclusion
Les grands line arrays de concert ne sont pas suspendus à une seule structure universelle.
Au lieu de cela, chaque système est soutenu par une solution structurelle spécialement conçue pour sa fonction.
Au cours du projet Festival de musique du Guangzhou Pearl Beer Festival, trois méthodes de suspension ont été observées.
Les principaux réseaux de sonorisation ont été suspendus à des poutres en porte-à-faux sous le tablier du toit pour fournir une couverture frontale directe.
Les réseaux latéraux étaient suspendus à des poutres en treillis montées sur des tours Ringlock indépendantes, créant ainsi un support flexible et structurellement indépendant.
Les réseaux de relais ont été installés sur des tours de relais d"environ 20 mètres de haut positionnées au centre du stade pour étendre la couverture sonore aux zones de public éloignées.
Ensemble, ces systèmes démontrent l"un des principes fondamentaux de l"ingénierie des concerts :
La suspension sécurisée du line array n"est pas obtenue en utilisant la même structure partout, mais en adaptant chaque système d"enceintes à la structure la mieux adaptée à son emplacement, sa charge et son objectif acoustique.
