Comprendre le processus d"inspection de sécurité derrière les structures de concert des stades

Une scène de concert dans un stade terminée peut apparaître prête une fois :

• Des écrans LED sont installés.

• Les intervenants sont suspendus.

• Les luminaires sont programmés.

• Les coulisses sont préparées.

Cependant, d’un point de vue technique, la structure n’est pas prête simplement parce qu’elle semble terminée.

Avant qu’une grande structure événementielle temporaire soit ouverte à l’exploitation, les ingénieurs doivent vérifier que chaque système structurel, point de connexion et composant de sécurité fonctionne comme prévu.

Une salle de concert temporaire est une combinaison complexe de :

• Structures de la scène principale.

• Systèmes de toiture hydrauliques.

• Tours Ringlock.

• Structures de support LED.

• Plateformes FOH.

• Tours d"enceintes relais.

• Étapes temporaires.

• Systèmes de gréement.

• Systèmes de ballast.

• Installations d’accès au public.

Chaque composant a un chemin de charge et une exigence de stabilité spécifiques.

Le but de l’inspection n’est pas seulement de confirmer que la structure existe.

Il s"agit de confirmer :

La structure a été assemblée correctement, les charges sont transférées par les chemins prévus et tous les systèmes de sécurité sont prêts avant que les personnes, l"équipement et les artistes n"entrent dans la salle.

Lors de la construction du festival de musique du Guangzhou Pearl Beer Festival 2026, plusieurs détails structurels liés à la sécurité ont été observés, notamment :

• Systèmes de base réglables.

• Contreventement structurel.

• Câbles de sécurité.

• Systèmes de ballast d"eau.

• Systèmes de haubanage.

• Points d"accrochage.

• Structures d"accès temporaires.

Bien qu"une liste de contrôle d"inspection complète ne soit pas accessible au public, ces éléments visibles démontrent les principaux principes pris en compte par les ingénieurs avant l"exploitation.

La relation entre les étapes de construction et le calendrier d'inspection est abordée dans Du stade vide au lieu de concert : séquence de construction d'une scène de concert dans un stade..

Pourquoi l’inspection des structures temporaires est-elle nécessaire ?

Un malentendu courant est le suivant :

"La structure a déjà été installée, alors pourquoi l"inspecter à nouveau ?"

La raison en est que les structures temporaires sont des systèmes assemblés.

Contrairement aux bâtiments permanents, ils sont souvent :

• Transporté par sections.

• Installé dans un court laps de temps.

• Connecté par plusieurs composants modulaires.

• Ajusté sur place.

• Chargé progressivement au fur et à mesure que l"équipement est ajouté.

Lors de l"installation, de petits problèmes peuvent survenir :

• Une connexion peut ne pas être entièrement sécurisée.

• Il manque peut-être un corset.

• Une base peut nécessiter un ajustement.

• Un point d"accrochage peut ne pas correspondre à la position prévue.

• Un système de ballast n’est peut-être pas correctement installé.

L"inspection fournit une vérification finale avant l"opération.

L"inspection doit suivre le chemin de charge

Le moyen le plus efficace d’inspecter une structure temporaire est de suivre le cheminement de la charge.

Par exemple:

Prise en charge de l"écran LED

Armoire LED ↓ Poutre de support ↓ Structure Ringlock ↓ Système de base ↓ Protection du sol ↓

L"inspection doit donc vérifier :

• Fixation LED.

• État de la poutre de support.

• Connexions Ringlock.

• Ajustement de la base.

• Appui au sol.

Système de haut-parleurs suspendus

Réseau de lignes de terre ↓ Matériel de gréement ↓ Ferme/poutre ↓ Structure principale ↓ Fondation/

L"inspection doit vérifier :

• Connexion de gréement.

• Hisser.

• Câble de sécurité.

• Point de chargement.

• Structure de support.

Le processus d’inspection n’est donc pas seulement un contrôle visuel.

Il s"agit d"une vérification du système d"ingénierie complet.

Inspection structurelle

1. Inspection du système de base

La base est l’endroit où toute la structure transfère les charges au sol.

Les points d’inspection importants comprennent :

• Plaques de base.

• Vérins à vis réglables.

• Réglage de la hauteur du socle.

• État des contacts.

• Protection du sol.

Lors du projet du stade de Guangzhou, les structures Ringlock ont ​​utilisé des systèmes de base standard, notamment :

• Plaques de base.

• Vérins réglables.

• Coussinets de support.

Le but est de :

• Nivelez la structure.

• Répartir les charges.

• Compenser les légères irrégularités du sol.

Une structure peut être solide au-dessus, mais instable si la condition de base est incorrecte.

2. Inspection des connexions

Les structures temporaires reposent fortement sur des connexions modulaires.

Les exemples incluent :

• Connexions à rosace Ringlock.

• Connexions de fermes boulonnées.

• Connexions de charpente de toit.

• Points d"accrochage.

Les ingénieurs vérifient :

• Installation correcte des composants.

• Verrouillage de la connexion.

• État des boulons.

• Pièces manquantes.

• Déformation visible.

Une connexion n’est pas seulement un joint mécanique.

Cela fait partie du système de transfert de charge.

L"importance des systèmes de connexion modulaires est abordée dans :

Système de matériel de connexion.

3. Inspection du contreventement

Le contreventement contrôle la stabilité structurelle.

Sans contreventement suffisant, une structure peut supporter des charges verticales mais demeure vulnérable aux forces horizontales.

L"inspection comprend :

• Renforts diagonaux.

• Contreventement horizontal.

• Eléments de renforcement structurel.

Ceci est particulièrement important pour :

• Grandes structures Ringlock.

• Tours FOH.

• Tours de relais.

• Grandes structures de support LED.

Les principes de stabilité au vent derrière ces systèmes sont expliqués dans :

Comment les structures de concert temporaires résistent-elles aux charges de vent ?.

4. Inspection de la verticalité et de l’alignement

Les structures temporaires de grande hauteur nécessitent un alignement précis.

Exemples :

• Tours d"enceintes relais.

• Tours FOH.

• Structures LED Ringlock.

• Colonnes principales du toit.

Les ingénieurs vérifient :

• Alignement vertical.

• Déformation structurelle.

• Règlement inégal.

• Alignement des connexions.

Un petit écart au bas peut devenir significatif aux niveaux supérieurs.

5. Inspection de l"alignement des fermes

Les systèmes de fermes doivent conserver une géométrie correcte.

Les points d"inspection comprennent :

• Alignement des faisceaux.

• Points de connexion.

• Postes suspendus.

• Emplacements d’assistance.

Ceci est particulièrement important pour :

• Fermes d’éclairage.

• Structures de toit.

• Cadres de support LED.

Un alignement incorrect peut affecter :

• Répartition des charges.

• Positionnement des équipements.

• Aspect visuel.

Inspection du gréement

Les grands concerts contiennent de nombreuses charges suspendues :

• Réseaux de lignes.

• Luminaires.

• Éléments LED.

• Équipement de production.

L’inspection du gréement est donc l’un des contrôles de sécurité les plus importants.

1. Inspection des câbles de sécurité

Les câbles de sécurité sont des systèmes de protection secondaire.

Ils sont conçus pour empêcher l"équipement de tomber en cas de défaillance de la connexion principale.

L"inspection comprend :

• Installation correcte.

• Points de fixation appropriés.

• Aucun dommage visible.

• Positionnement approprié.

Durant le chantier, des câbles de sécurité ont été observés sur :

• Structures LED.

• Équipement monté sur le toit.

• Systèmes de production suspendus.

2. Inspection du palan

Les grandes productions utilisent souvent :

• Moteurs électriques.

• Palans à chaîne.

• Systèmes de levage manuels.

L"inspection comprend :

• Installation correcte.

• Capacité de charge.

• Points de connexion.

• Dispositifs de sécurité.

Le système de toit principal utilisait plusieurs moteurs pour soulever et soutenir les équipements de production.

Les palans étant directement impliqués dans les charges suspendues, ils nécessitent une vérification minutieuse.

3. Inspection des points de chargement

Une erreur courante consiste à supposer que n’importe quel élément structurel peut supporter de l’équipement.

En réalité, chaque point de chargement doit être conçu dans un but précis.

L"inspection confirme :

• Emplacement correct de la suspension.

• Corriger la direction de la charge.

• Connexion correcte.

• Pas de charges supplémentaires inattendues.

Ce principe est étroitement lié à la gestion de la charge des équipements lourds :

Comment les charges d’équipement lourd sont-elles gérées dans les grandes structures de concert ?.

Inspection de la structure de la scène

La scène n’est pas seulement une surface de représentation.

C"est également une plateforme structurelle supportant :

• Interprètes.

• Équipement.

• Systèmes LED.

• Structures de passerelle.

L"inspection comprend :

1. Inspection au niveau du pont

Les ingénieurs vérifient :

• Planéité de la plateforme.

• Connexions des panneaux.

• Consistance de la hauteur.

• Stabilité des surfaces.

Une étape de niveau est importante pour :

• Sécurité des artistes.

• Fonctionnement de l"équipement.

• Qualité visuelle.

2. Inspection des escaliers et des rampes

Les grandes scènes de concert nécessitent plusieurs voies d"accès.

L"inspection comprend :

• Stabilité des escaliers.

• Angle de rampe.

• Mains courantes.

• Points de connexion.

Cela s"applique à :

• Escalier de la scène principale.

• Accès par passerelle.

• Itinéraires dans les coulisses.

3. Inspection des garde-corps

Là où existent des plates-formes surélevées, les garde-corps assurent la protection :

• Ouvriers.

• Techniciens.

• Interprètes.

L"inspection confirme :

• Installation correcte.

• Connexions sécurisées.

• Couverture appropriée.

Inspection du système de ballast

Le ballast est un élément essentiel de la stabilité des structures temporaires.

Lors de ce projet, des systèmes de ballast d"eau ont été observés sur :

• Tours de relais.

• Structures Ringlock.

• Autres domaines critiques pour la stabilité.

L"inspection comprend :

• Emplacement du réservoir.

• Plateforme de support.

• État de remplissage.

• Connexion avec les systèmes de retenue.

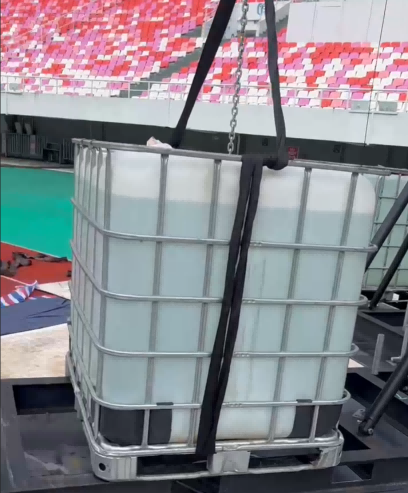

Les réservoirs d"eau observés étaient d"environ :

• Capacité de 1 mètre cube.

• Installé aux niveaux inférieurs de Ringlock.

• Pris en charge par les plateformes.

Ils n’étaient pas simplement placés directement sur les éléments structurels.

Le principe correct du ballast est le suivant :

réservoir d'eau de ballast ↓ Plate-forme de support ↓ Élément structurel ↓ Système de base

Cela évite les surcharges et les déformations locales.

Inspection des haubans

Les haubans offrent une stabilité latérale supplémentaire.

Ils sont particulièrement importants pour :

• Tours de relais.

• Grandes structures temporaires.

• Grands cadres apparents.

L"inspection comprend :

• État du câble.

• Points de connexion.

• Tension.

• Direction.

• Connexion des ballasts.

La relation entre le ballast et les haubans est expliquée dans :

Comment les structures de concert temporaires résistent-elles aux charges de vent ?.

L"inspection doit se poursuivre pendant la construction

L’inspection n’est pas seulement effectuée à la fin.

Les grands projets nécessitent une vérification continue.

Par exemple:

Après l"assemblage structurel

Vérifier:

• Géométrie.

• Relations.

• Entretoisement.

Après l"installation de l"équipement

Vérifier:

• Charges ajoutées.

• Gréement.

• Gestion des câbles.

Avant l"opération

Vérifier:

• État complet du système.

• Accès sécurisé.

• Itinéraires d"urgence.

C"est pourquoi un grand concert nécessite de nombreux jours de préparation.

Le calendrier de construction comprend non seulement l’assemblage, mais également les tests et la vérification.

Plus de détails :

Pourquoi la construction prend-elle près de deux semaines pour un concert dans un stade ?

Liste de contrôle pour l’inspection des structures temporaires

Une liste de contrôle d"ingénierie simplifiée :

Leçons d’ingénierie tirées de l’inspection des structures temporaires

1. L’inspection concerne le contrôle de la charge

Le but n’est pas seulement de trouver des défauts visibles.

Cela confirme que chaque charge suit le bon chemin.

2. Les petits composants peuvent avoir des effets importants sur la sécurité

Exemples :

• Un corset manquant.

• Un mauvais réglage de la base.

• Une connexion lâche.

• Un câble de sécurité endommagé.

De petits détails peuvent influencer l’ensemble du système.

3. Temporaire ne signifie pas moins strict

Une structure de concert temporaire peut exister pour quelques jours seulement.

Cependant, il prend en charge :

• Des milliers de personnes.

• Matériel lourd.

• Systèmes suspendus.

• Grandes surfaces exposées au vent.

Les normes d’inspection doivent donc demeurer rigoureuses.

4. La sécurité vient de la coordination du système

Une structure événementielle sûre n’est pas créée par un seul composant solide.

Cela nécessite :

• Conception correcte.

• Installation correcte.

• Matériaux adaptés.

• Chargement précis.

• Contrôle final.

Conclusion

L’inspection temporaire des structures est la dernière étape d’ingénierie avant qu’une salle de concert ne devienne un environnement opérationnel.

Une structure de concert dans un grand stade combine de nombreux systèmes indépendants :

• Principales étapes.

• Structures de toit.

• Tours Ringlock.

• Supports LED.

• Systèmes audio.

• Gréement.

• Systèmes de ballast.

Avant l"exploitation, les ingénieurs doivent vérifier que ces systèmes fonctionnent ensemble en toute sécurité.

Le processus d’inspection couvre :

• Stabilité structurelle.

• Relations.

• Entretoisement.

• Alignement.

• Gréement.

• Sécurité de la scène.

• Ballast.

• Des haubans.

• Systèmes d"accès.

Le public voit la performance terminée.

Les ingénieurs voient le système invisible qui se cache derrière :

Une structure temporaire réussie n’est pas seulement construite correctement. Il est inspecté, vérifié et confirmé prêt avant que les gens n"entrent dans le lieu.
